基于cd74lvc4046的pllsstc前段与控制完成了
zvs吧
全部回复
仅看楼主
level 12
红石渣技术宅😚 楼主
基于cd74lvc4046的pllsstc前段与控制完成了[滑稽][滑稽][滑稽]
2019年03月14日 15点03分 1
level 12
红石渣技术宅😚 楼主

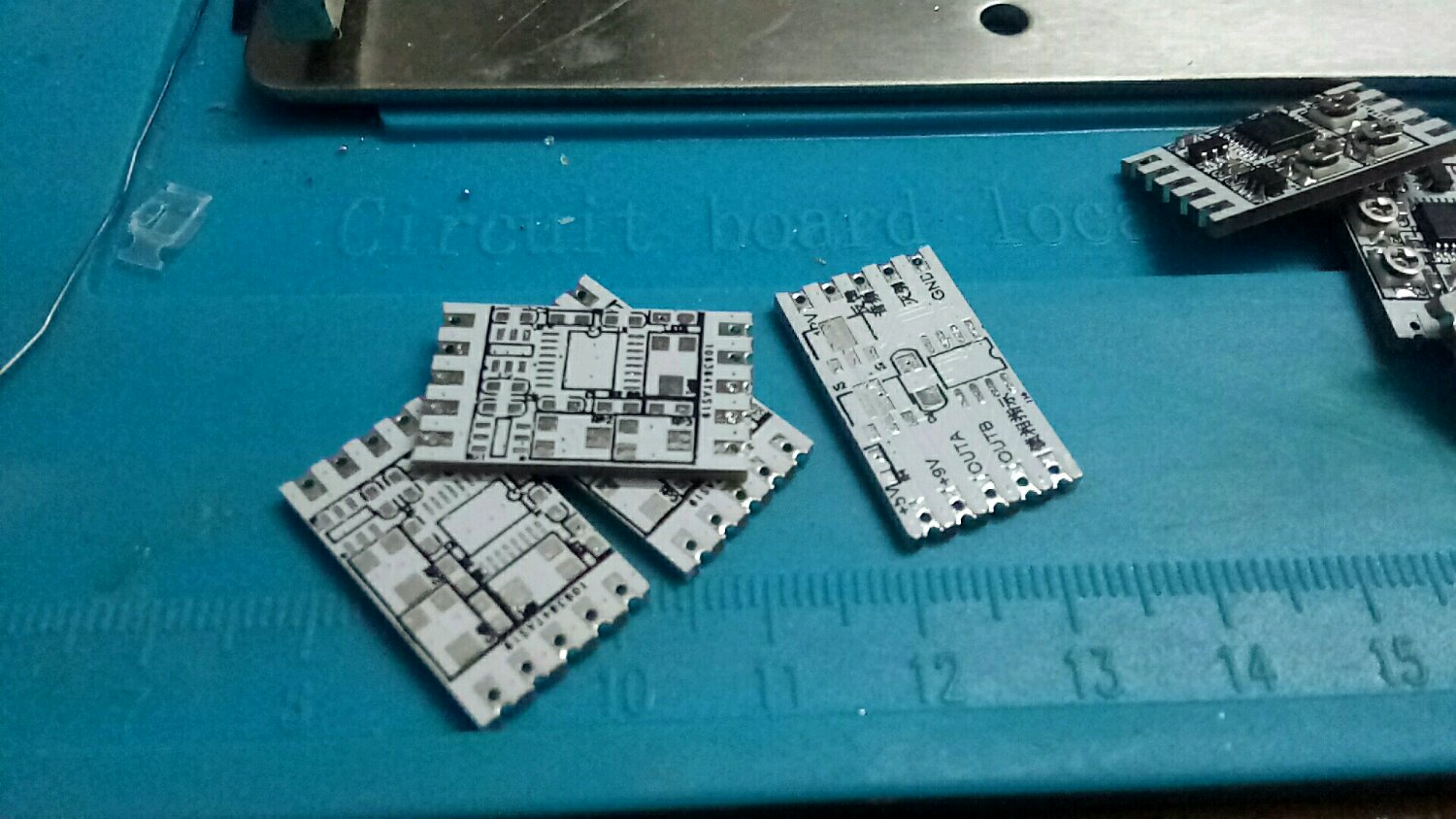

打板打出来了，运行状态不错，就是有些小BUG,不影响整体功能[乖][乖][乖]
2019年03月14日 15点03分 2
level 12
红石渣技术宅😚 楼主
电源指示灯不能亮，还有供电画反了（所以焊接是倒着的）[泪][泪][泪]
2019年03月14日 15点03分 3
level 12
红石渣技术宅😚 楼主
据说这个ic可以跑到20mhz[滑稽][滑稽][滑稽]
2019年03月14日 15点03分 4
level 12
红石渣技术宅😚 楼主
至于有多小，看看这个[滑稽][滑稽][滑稽]
2019年03月14日 15点03分 5
level 13
贴吧用户_72eG1e1
[阴险][阴险][阴险]供电都画反了，你送去打样的时候都不检查的吗？
2019年03月14日 15点03分 6
红石渣技术宅😚
不是大问题，第二版改了，主要是没仔细看ic资料
2019年03月14日 15点03分
贴吧用户_72eG1e1
@红石渣技术宅😚 [阴险][阴险][阴险][阴险]。。。
2019年03月14日 15点03分
红石渣技术宅😚
其实没事，只要反过来焊78l05与78l09ic就没有问题了
2019年03月14日 21点03分
贴吧用户_72eG1e1
@红石渣技术宅😚 。。。。。无语
2019年03月14日 22点03分
level 12
红石渣技术宅😚 楼主
不早了，去睡觉了，明天看波形[睡觉][睡觉][睡觉]
2019年03月14日 15点03分 7
level 7
bx丢丢
2019年03月15日 03点03分 8
level 8
笑叹千年沧桑
20MHz肯定没问题的，这个是高频版本，根据Texas instruments的手册，跑到38MHz都可以，不过仅是VCO的极限频率，Phase detector的极限频率不见得有那么高，不过20MHz应该可以。
2019年03月15日 04点03分 9
红石渣技术宅😚
跑过20mhz可以跑，电容换的680[滑稽][滑稽][滑稽]
2019年03月15日 04点03分
level 8
笑叹千年沧桑
2019年03月15日 04点03分 10
level 12
红石渣技术宅😚 楼主
波形跑出来了[滑稽][滑稽][滑稽][滑稽]（用的电阻反馈，时基电容用的22nf）
2019年03月15日 05点03分 11
level 11
彭聪哥哥
[滑稽][滑稽][滑稽][滑稽]
2019年03月15日 07点03分 13
level 11
GFXJ℃
[真棒]
2019年03月15日 08点03分 14
level 12
红石渣技术宅😚 楼主
可是电路没有严格按照我的板子设计去焊接，还有点问题，为了测试把100k电阻全换成47k了，这个问题解决了就可以卖了[滑稽][滑稽][滑稽]
2019年03月15日 10点03分 15
