PCB是奢侈品不解释,能经常打样的都是有钱人
zvs吧
全部回复
仅看楼主
level 8
但是吧,你自己做,能做双面板吗?精度也不见得会很高。
铝基PCB 10cm*10cm内的报价是950元,FR4 1OZ报价30元,差了30倍,2OZ报价高达180元。
结论:有钱任性,没钱不要做大功率板,只做信号极的还是非常划算的。
2019年03月12日 05点03分 1
吧务
level 14
自己做,就不考虑人工成本么?比打样还贵。。
2019年03月12日 09点03分 3
前辈经验丰富有没有什么便宜的商家推荐?l另外,铝基PCB到底行情如何?是不是卖家说的非常贵,比一般的PCB贵几十倍。
2019年03月12日 09点03分
@笑叹千年沧桑 自己做主要是时间周期短,缺点是废自己的时间+要手法[滑稽]另外,推荐盐酸-30水配方[滑稽]速度杠杠的[滑稽]
2019年03月16日 02点03分
level 14
铝基板就没特价板,10*10cm10张30本来就是特价板的价格。。。我没做过铝基板打样不知道,反正我不认为玻纤板打样贵,价格可以接受的,就算是有bug改了再做就行
2019年03月12日 11点03分 4
level 14
无所谓,单面能解决的一定用2l,能用2l的一定要用4l,要用4l板的必须上6l[滑稽],用6l?不,咋们上12l[滑稽][滑稽]
钱?小意思[滑稽]至于怎么来,合法途径获取呗
2019年03月12日 18点03分 5
通过丧心病狂的布线优化,强行3层板变单面[滑稽]
2019年03月16日 02点03分
@31415a44 再优化也避免不了跳线
2019年03月16日 04点03分
@轻语-i 没有跳线的板子是没有灵魂的板子[滑稽]
2019年03月16日 09点03分
@31415a44 双面板可以看作单面板的特殊跳线方式,反正你要打样单面板,并不会便宜太多。所以老老实实用通用的双面板就可以了。
2019年03月16日 11点03分
level 11

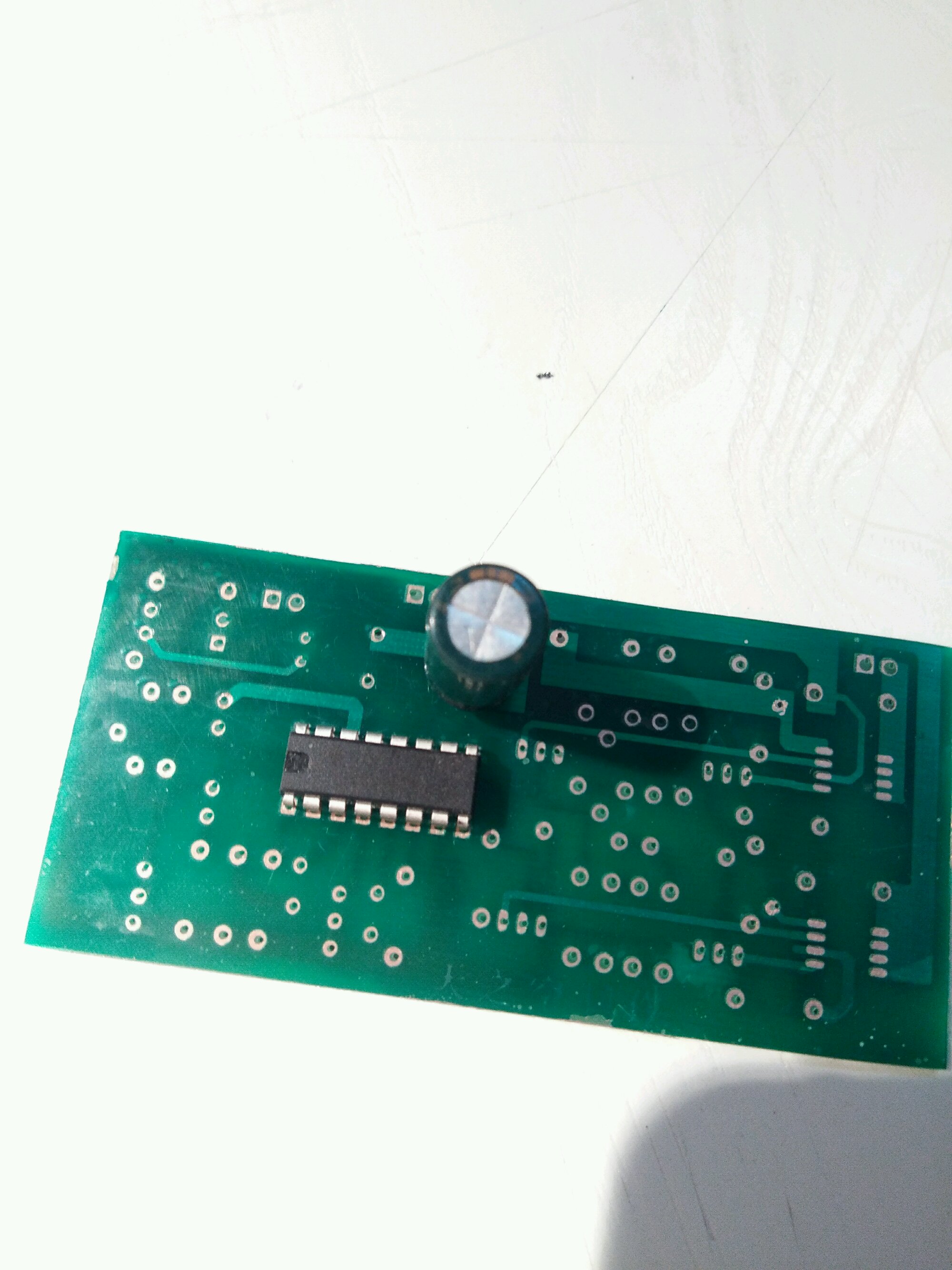

2019年03月16日 12点03分 6
你可以试试20mil的过孔,10mil走线,非常多,看看做的出来吗?早就不用DIP这种垃圾分装了。
2019年03月17日 01点03分
@孕期歇斯底里症 请问DIP除了自身的面积和热容带来的功耗优势以外,还有什么好处?现在的封装在朝着小型化发展,带来更优越的电气性能。你觉得DIP好为什么i7不用DIP,为什么新出器件基本没有DIP级别了?连现在不少大功率器件都开始用贴片了。
2019年03月18日 01点03分
@孕期歇斯底里症 抱歉,不少接插件都是贴片的了,看看手机和电脑主板。强度问题可以由大面积焊盘搞定,可能也会有几个过孔加固引脚不在范围之内,也不属于DIP封装。目前新型的MOSFET基本都是小型封装,但仍然有相当的功率耗散值,其中也有MOSFET。在220V左右的开关电源应用中,新出了
2019年03月19日 04点03分
@孕期歇斯底里症 器件估计八成都是贴片器件,你自己看看吧,多说无益。记住,是最新的,不是几年前那些陈词滥调。
2019年03月19日 04点03分
level 13
我一般自己印板子是用来验证的,省的出现一堆有毛病的报废板子,我个人不喜欢浪费,看见废板子丢也不是用也不是就很难受,自己印的双面板除了没有金属化孔其他方面跟打样差别也不大,而且没有这个特点也方便调试
2019年03月20日 04点03分 8
