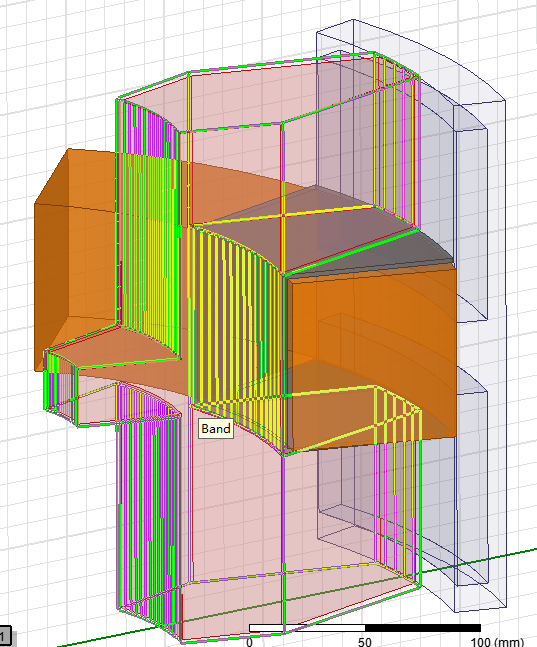

maxwell 3D 瞬态仿真最后仿真时 band报错 Error in mesh mapping on band, please check the potential problem in band setting. 114 band我设置成棱柱了运动件不论是棱柱还是圆柱都会报错麻烦大神帮看下感激不尽！！！下面是我的模型，band和运动件形状一样。

2019年03月04日 02点03分 1

level 2

取一瓢酒独醉

我也是这个问题，该怎么解决啊

2019年05月16日 11点05分 3

level 1

201186zxc

软件版本的问题，最新版本的可以支持这个功能

2020年04月02日 07点04分 4

萌萌哒哎哟人

我的19.2还是不行

2020年06月17日 15点06分

Tyler🍒

@萌萌哒哎哟人我也遇到这个问题解决不了

2020年06月20日 01点06分

老花66

@萌萌哒哎哟人请问解决了吗？我也是19.2！！！很急

2020年12月29日 03点12分

level 1

蒙太奇的路飞💯

三维band是真的神奇，band里啥问题都只提示band剖分问题 [泪]

，不止band要是棱柱型，有的可能需要空气包，有的需要轴，虽然只需设置空气但还不得不画，总之还是band里有问题，需要一点点的试（其实，运动件不一定是棱柱型，有的特殊模型是没法这么画的，问题可能是出在其他地方）

2020年07月26日 03点07分 5

level 1

禹神大人

请问你的band问题解决了么

2020年08月27日 08点08分 6

level 1

凌无语v兰殇

兄弟解决没有，我也有同样问题，我是给band设置网格时，把最大网格改大，解决的。我个人感觉这个问题应该是band区域模型比较复杂，网格难以划分造成的。

2020年12月22日 14点12分 7

小白加油学

band的自动划分网格需要改吗

2022年04月20日 03点04分

level 1

龙魂改

band的模型有问题，建议删除band自己重新绘制或者重新导入。我是这样解决的。

2021年04月15日 09点04分 8

level 1

柳絮若雪xlx

我在maxwell16.0版本中也遇到了相同的问题，换成ansysEM 2019R1版本就没这个问题了

2022年02月21日 11点02分 9

level 1

贴吧用户_5X4bZee

[error] Error in mesh mapping on band, please check the potential problem in band setting. In the project with non-periodic translational motion or non-cylindrical rotational motion, the band can not have any curved surface. 你们这问题解决了吗？ [泪]
