这单管自激电路,管子太热了。谁来改进一下呗
zvs吧
全部回复
仅看楼主
level 13
_____5_2_0 楼主

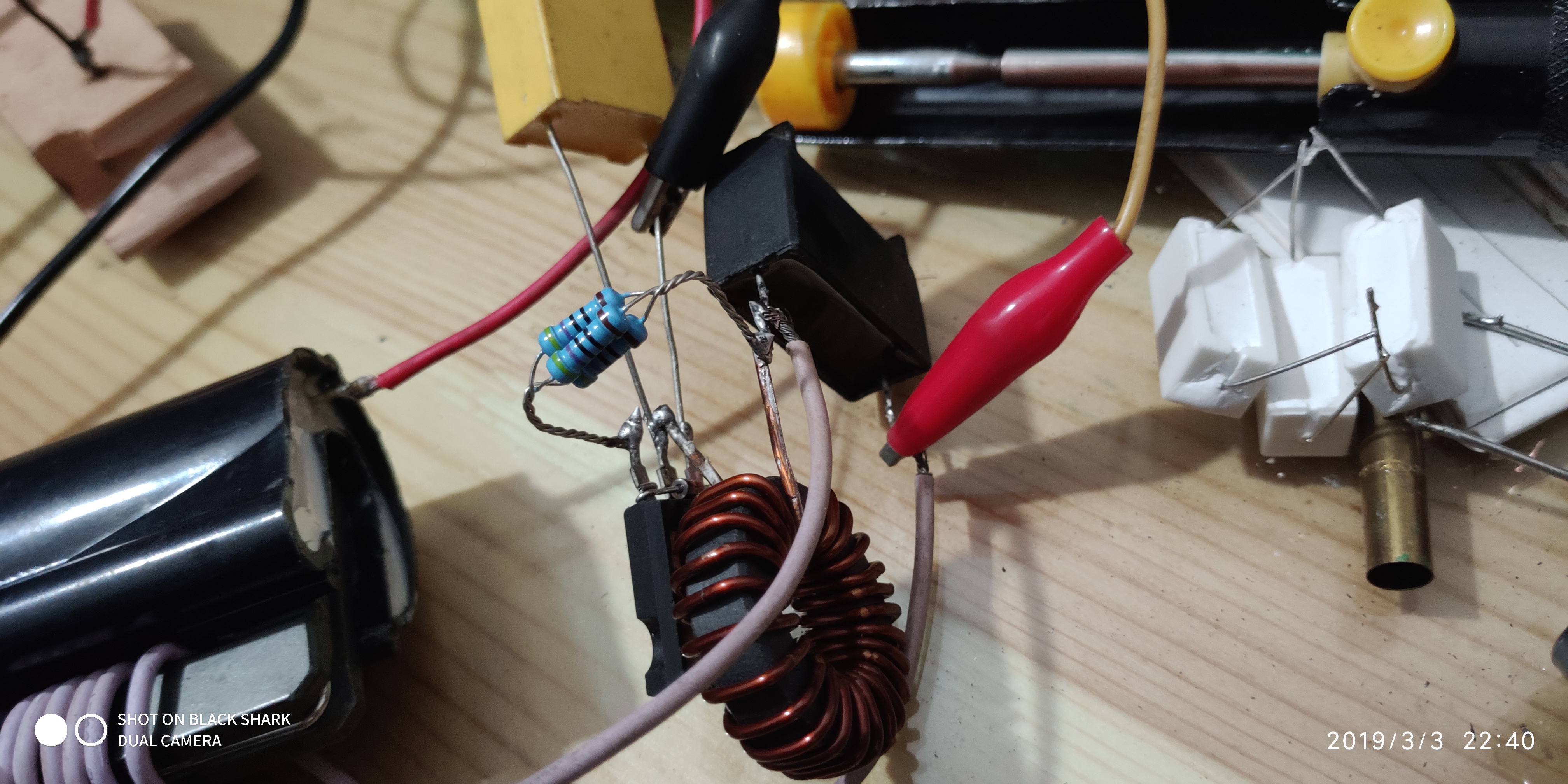

这单管自激电路,管子太热了[汗]。谁来改进一下呗
2019年03月03日 14点03分 1
level 13
_____5_2_0 楼主
居然没人管我??!/
2019年03月04日 08点03分 2
level 9
还是zvs
2019年03月04日 10点03分 3
这发热大啊
2019年03月04日 11点03分
level 9
增加C2 或者L1试试吧
2019年03月04日 10点03分 4
测试过了,电感不能太大10到50uh就行。电容C1和c2同容量发热最小,但别超过1uf,不然输入功率太高了
2019年03月04日 13点03分
@_____5_2_0 L1和C2其实么可以等效成LC回路,你可以试试当两组LC回路,同频时应该会有改善,这个电路应该也是作者只把他设计到了能工作的程度,没有优化,或者本身存在缺陷
2019年03月04日 16点03分
@欧阳铁蛋℉ 我现在能起振,正在测试让管子发热最低
2019年03月04日 16点03分
回复 _____5_2_0 :意思是让C1和变压器初级的谐振频率,和C2-L1的频率相同,效率应该会得到改善,当然以实际为准
2019年03月04日 16点03分
level 3
你的起震吗?
2019年03月04日 13点03分 5
c1用2uf的电容可以起振,电感未知多大,看我的量应该有60uh
2019年03月04日 13点03分
我都做了不下10个没有一个成功!回去我也做个和你的一样的
2019年03月04日 13点03分
@沙漠玫瑰ALCC 经过测试,C1和c2电容量必须相同发热才会小(电容量最好1uf),我用MKP电容的,还有,电感量别超过50uh最好。但是这电路最坑的地方就是这电路输入功率居然高达250w😂😂😂,电弧贼稳,
2019年03月04日 13点03分
还有一点,电阻用470Ω的,别用100Ω,容易炸管
2019年03月04日 13点03分
level 6
这不就是我以前用的无抽头单管自激吗……
2019年03月18日 09点03分 6
有能发热低点的设计图吗?
2019年03月18日 13点03分
@_____5_2_0 只能换igbt了 最好80n60
2019年03月18日 14点03分
@宵🌸 IGBT贵啊[冷][冷]
2019年03月18日 14点03分
@_____5_2_0 还好 一块挺便宜
2019年03月19日 11点03分
level 6
本以为是无意之举 没想到居然用的人那么多
2019年03月18日 09点03分 7
确实能用,就是三分钟可以煮方便面
2019年03月18日 13点03分
level 7
那就上4046[滑稽]
2019年03月18日 11点03分 8
啥????
2019年03月18日 13点03分
@_____5_2_0 4046谐振啊[滑稽]然后配上全桥,爽歪歪[滑稽]
2019年03月18日 15点03分
@31415a44 我现在想做低压启动的,用18650供电,捉弄人不错
2019年03月18日 17点03分
@_____5_2_0 那还是ao2306的zvs吧[滑稽]小功率用自稽zvs的问题还没有出现[滑稽]另外,为了小型化,一些东西没必要用18650,用16500就可以了[滑稽]ps:不要把它当5号电池装遥控器里面了,否则后果自负[滑稽]
2019年03月19日 05点03分
level 9
谁能给我讲下原理,特别L1啥作用
2019年03月19日 08点03分 9
L1可以看成反馈谐振,整个电路协调的好的话就L1发热厉害点,管子发热一般。这点路缺点输入功率很高效率很低
2019年03月19日 12点03分
l1跟t1应该在一个磁环上。 好了 自己去试试
2019年03月23日 08点03分
@_____5_2_0 不低了,有时间我花点钱买点材料 让你见识下这个电路效率
2019年03月23日 08点03分
@_____5_2_0 我会稍加修改, 最近我在做固态特斯拉线圈 等我忙完了 就买材料做这个
2019年03月23日 08点03分
level 1
我这7.4V锂电池供电输出功率特低[泪]紫色电弧才能拉几毫米……管子还热
2024年08月18日 10点08分 10
禁止挖坟。
2024年08月18日 13点08分
level 1
能起振,但是管子热的离谱,带载能力还弱[汗]
2024年08月22日 19点08分 11
lc谐振要计算的
2024年09月24日 03点09分
