搭棚ZVS【过程】，附推固态tesla coil视频
zvs吧
全部回复
仅看楼主
level 1
fleefly在路上 楼主
安装MOS管irfp250 x2,焊接12V稳压管x2。
焊10K电阻 x2
焊接谐振电容 x3
焊接FR107 x2
焊接470欧电阻 x2
焊接100u磁环电感x2 ,输入电源并联电容，1000u电解 + 1u 安规
谐振电容换为0.33u 275VAC x6。
SSTC 电路板

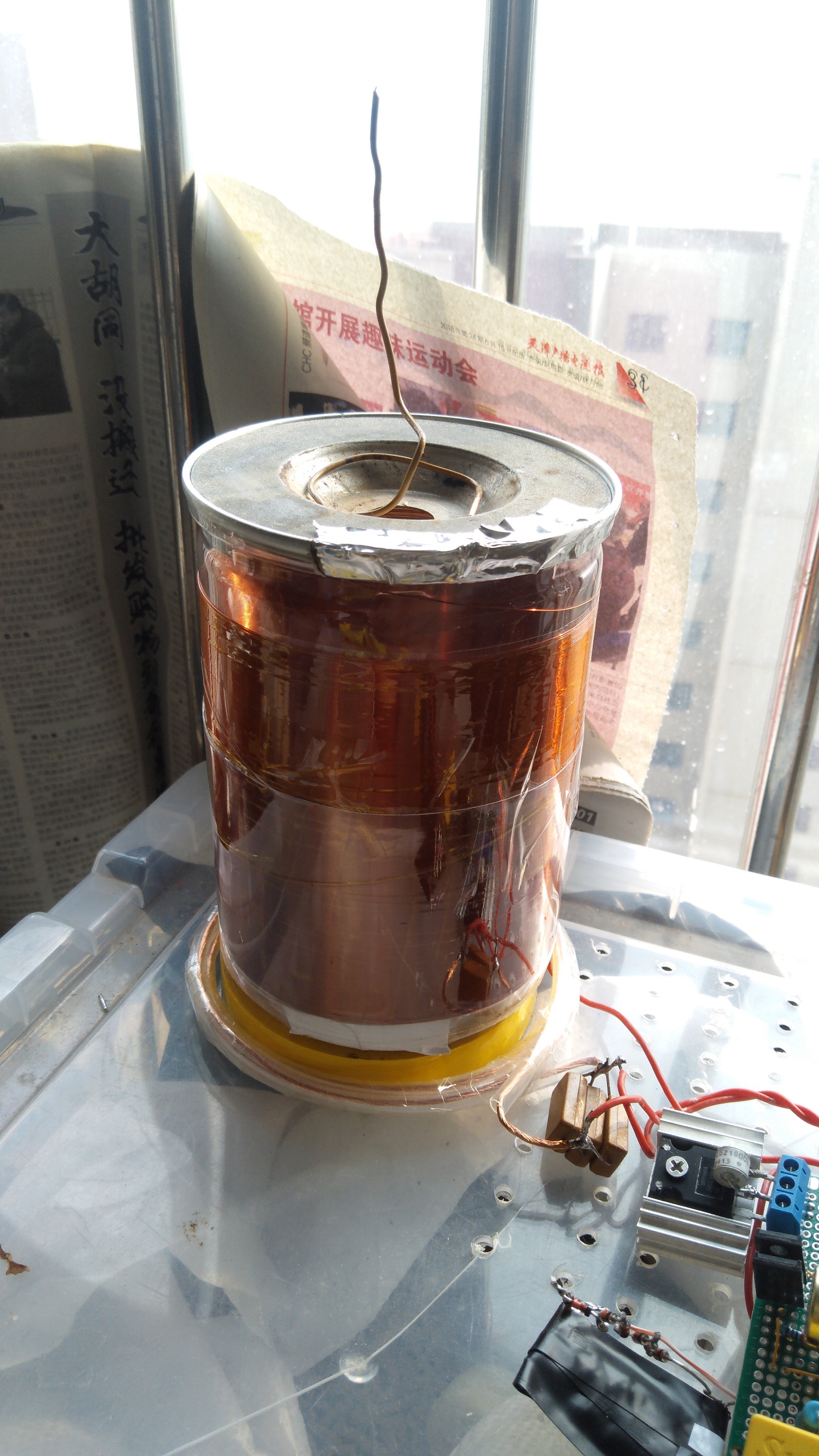

主线圈
整体图
演示视频

2019年03月03日 11点03分 1
level 7
bx丢丢
zvs输入正负极接反了什么后果[滑稽]
2019年03月03日 11点03分 2
fleefly在路上
MOS管内部的二极管会正向导通短路。以irfp250，DS二极管的正向电流可达33A,两个管子短时间40~50A也不会损坏。用开关电源，会有过流保护，如果用电瓶就不好说了。
2019年03月03日 12点03分
bx丢丢
我用的服务器电源，新做完的板子，也就反接了大概2秒！然后正接了以后就不起振
2019年03月03日 12点03分
fleefly在路上
不一定是反接引起的，电源的输出电流小，线圈电感量不足也会不起振。
2019年03月03日 12点03分
bx丢丢
电源输出53.6伏，外径36的磁芯，1.8漆包线缠30圈……[泪]
2019年03月03日 13点03分
level 9
BOI42Ω
气体管好评
2019年03月03日 12点03分 3
fleefly在路上

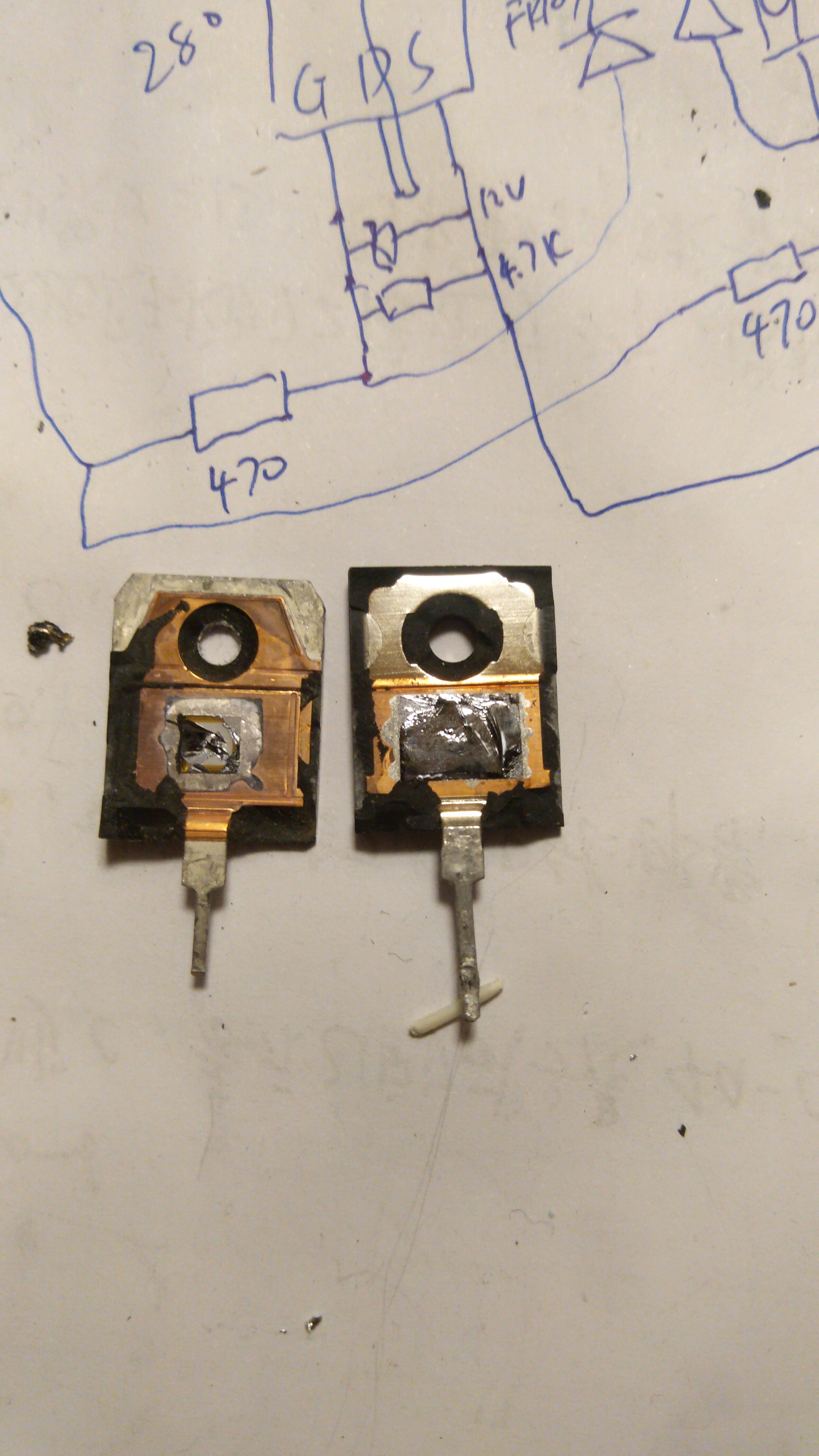

坏了一片irfp460,和一片25N120，后来加了气体放电管。
2019年03月03日 12点03分
level 1
fleefly在路上 楼主
2019年03月03日 12点03分 4
level 11
小孩真香2004
磁罐好评，原来准备用这个做gdt的，然后发现怎么都是磁环最好[滑稽]
2019年03月03日 15点03分 5
fleefly在路上
磁罐就是绕线方便。磁环绕起来麻烦，线长余量要多给，费线。
2019年03月04日 02点03分
level 13
_____5_2_0
你这个多少V输入？
2019年03月04日 15点03分 6
fleefly在路上
24V输入，电流3~4A。
2019年03月04日 23点03分
_____5_2_0
求电路
2019年03月05日 00点03分
level 1
fleefly在路上 楼主
改成电池供电

2019年03月12日 23点03分 8
level 1
fleefly在路上 楼主

电源推不动了
2019年03月23日 11点03分 9
