北京石龙经济开发区产业孵化中心三期工程
-----项目BIM建模过程及心得总结
作者：中建一局华江建设有限公司 梁辰淮遥 刘烨
工程概况

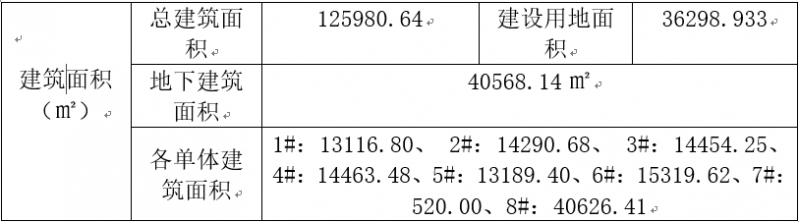

项目坐落于北京市门头沟区永定镇平安路东侧，地下二层，地上十三层，由8栋单体用于研发中心功能的塔楼组成。项目规模如下：
建模准备阶段：
1.综合考虑软件之间兼容性及翻模速度两者因素，在笔记本（运行内存至少12G）电脑中安装revit 2018，橄榄山7.0；
2.在计算机D盘中新建文件夹，按照项目文件夹-模型文件夹-单体模型文件夹-专业模型层级划分，具体划分参见下图：

没下文了嘛

顶

回来更贴啦

建模阶段： 1.首先打开revit2018与CAD2014，将总图轴网单独写块链接入revit，在菜单栏中点击“GLS土建”工具，点击“链接dwg”，在对话框中的“选择”中导入dwg轴网文件。切记：需勾选“仅当前视图”且后续导入图纸均要勾选此项。
2.进行轴网翻模，按提示顺序选择轴网、轴号。而后将试图切换到南立面（个人习惯），按照设计立面图纸进行标高绘制。（整体标高、轴网样板完成建模）

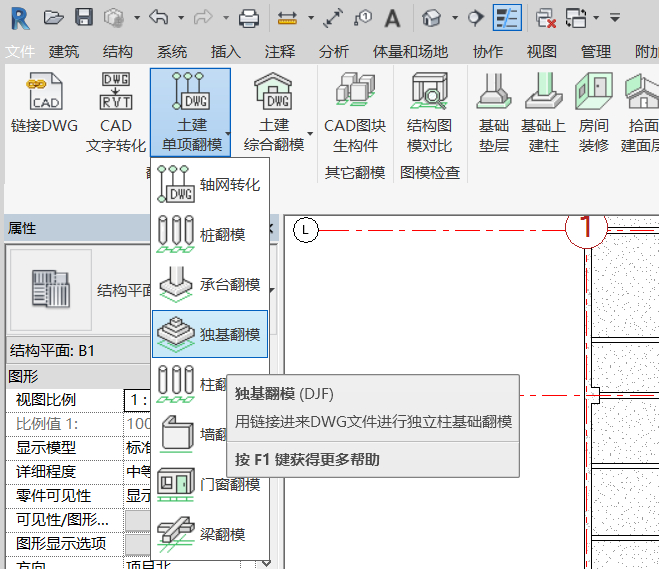

3.基础翻模。根据设计图纸，选择相应基础翻模方式；若为筏板类基础，直接点击“结构-基础-板-结构基础”，进行设置建模；若包含下柱墩等基础，应先进行构件建立，类型完善后开始建模。
4.基础模型建立完成后，用“基础垫层”命令进行基础下垫层自动翻模。根据设计图纸，自行设置数据；
5.梁柱翻模。选取图纸基点（例如1-A，根据实际情况可变化），按照同导入轴网步骤一样导入柱图，梁图，进行翻模。

8.按上述过程完成主体模型后，需点击“GLS土建-一键扣减”主体模型中需在“参与扣减选择方式”中点选第三项“交互扣减”，其余“楼层选择”、“剪切方式”均点击“全选”。整体模型可按照规则相互扣减。
9.门窗、砌块墙建模。点击“GLS土建-土建单项建模-门窗翻模/墙翻模”或“GLS土建-土建综合建模-建筑翻模”均可。经过对图纸数据分析后，出现设置对话框，选择门窗类型，墙类型，设置完成后，“确定”翻模。

建筑就到这了，机电了接下来再更

有人看吗，有人看的话我就更新机电的了

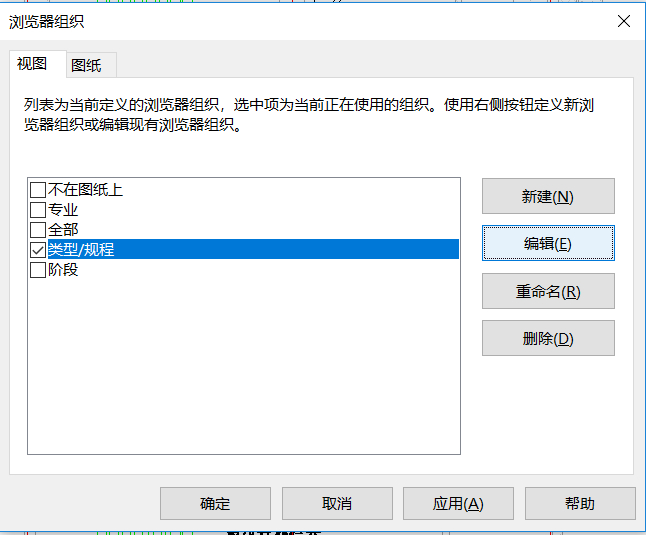

10.机电翻模准备。因机电专业分类较多，首先需对浏览器组织添加项目参数“子规程”。通过子规程后添加参数对项目专业进行分类。按如下顺序进行设置。

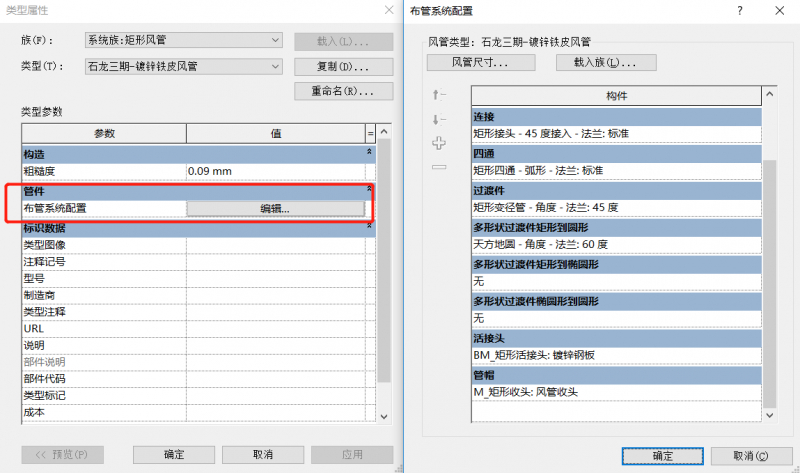

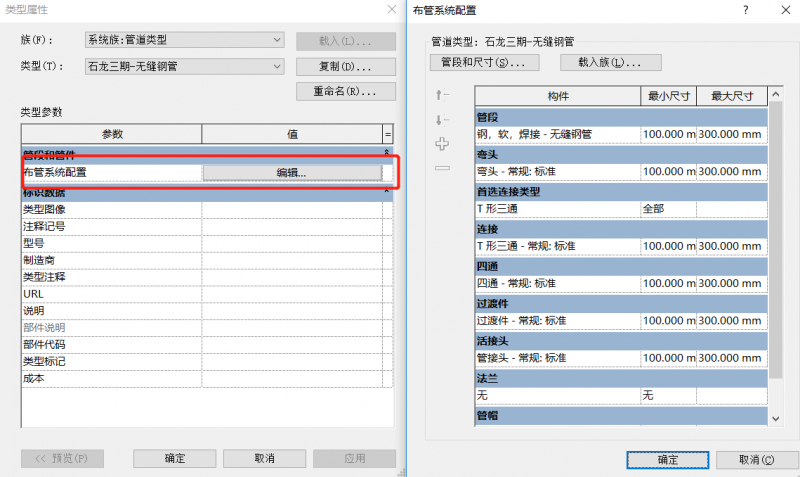

11.风管/管道布置规则设置。翻模前需要根据图纸设计说明中管道类型及材质设置（分类型、分管径、分材质），全部规则设置完成，开始翻模。类型过多，需根据项目具体情况设置，不再赘述。

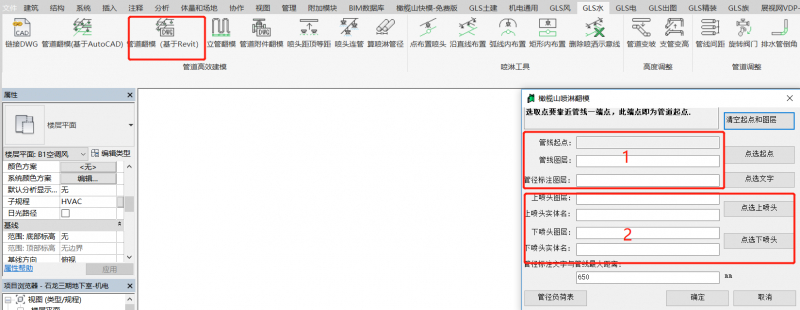

12.机电专业翻模。按翻模要求进行链接CAD图层选取，设置完成后点击“生成”即可。水管翻模同理（消防管道翻模需点击喷头，除消防系统外不需点击，跳过喷头部分“2”即可）

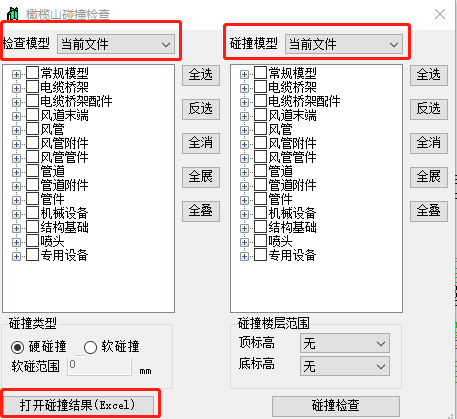

13.碰撞检查：机电管线布置完成后会有碰撞的管线，通过【机电通用】里面的碰撞报告可以检查出相互碰撞的管线和做标。
碰撞报告不仅可以检查出当前模型碰撞的管线，也能检查当前模型与链接模型碰撞的管线，最后导出Excel方便查看。
