基于CD74HC4046APWR设计的超小型PLLSSTC驱动模块
zvs吧
全部回复
仅看楼主
level 12
红石渣技术宅😚 楼主
自己这段时间在研究小封装，发现了74HC4046有TSSOP的封装，于是搞来了资料研究了一下
2019年02月24日 12点02分 1
level 12
红石渣技术宅😚 楼主
原先打算用4层板，但是越看越不对劲后修改了设计方案，两层板足矣，板子小巧，只有13x23mm的大小
2019年02月24日 12点02分 2
红石渣技术宅😚
和硬币大小
2019年02月24日 12点02分
level 11
GFXJ℃
[乖]
2019年02月24日 12点02分 3
红石渣技术宅😚
终于见到活人了[泪]
2019年02月24日 12点02分
level 12
红石渣技术宅😚 楼主

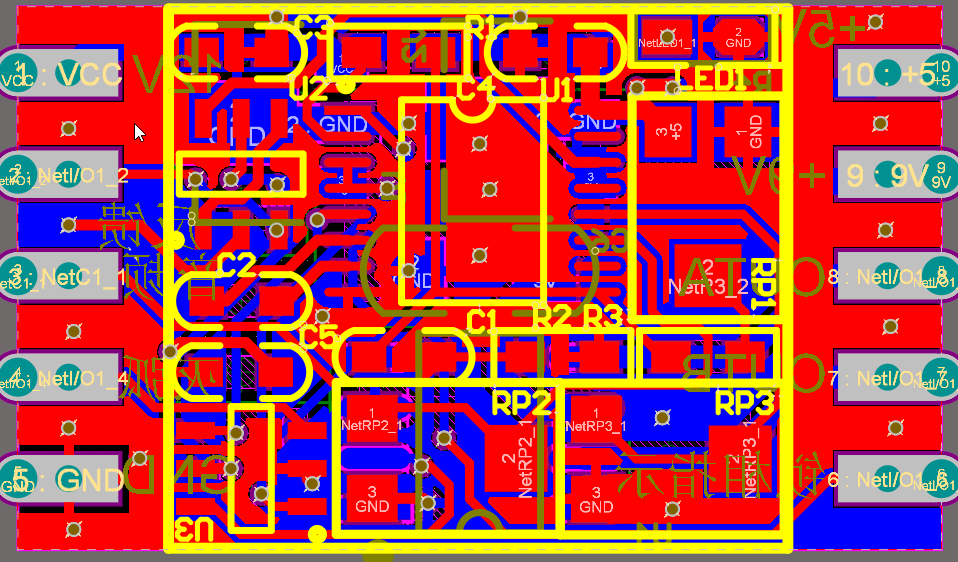

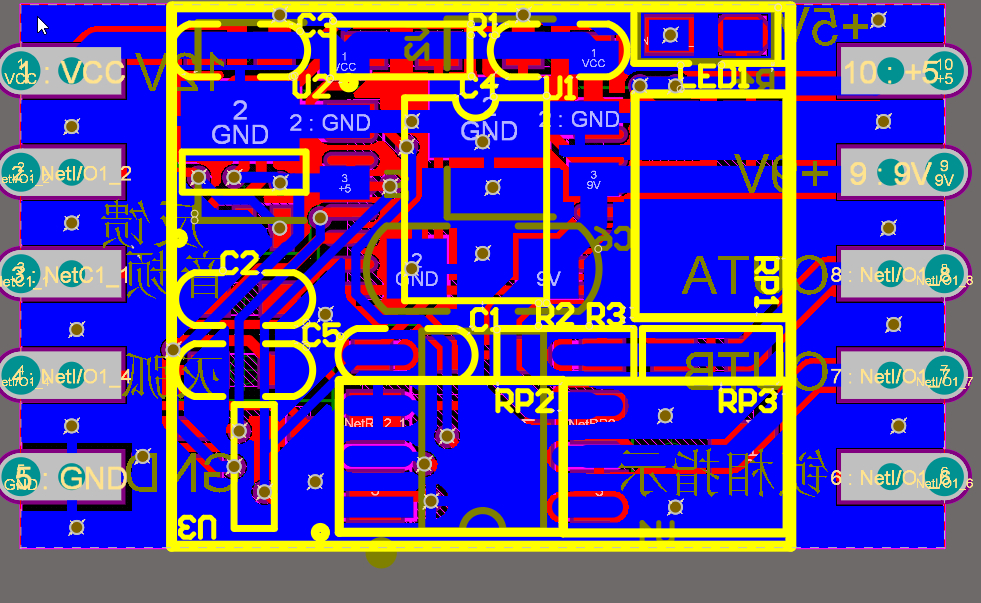

这个是电路图，以及其他视角的PCB视图[吐舌][吐舌][吐舌]
2019年02月24日 12点02分 4
level 11
GFXJ℃
图收下啦[乖]
2019年02月24日 12点02分 5
level 11
GFXJ℃
期待效果[乖]
2019年02月24日 12点02分 6
level 12
红石渣技术宅😚 楼主

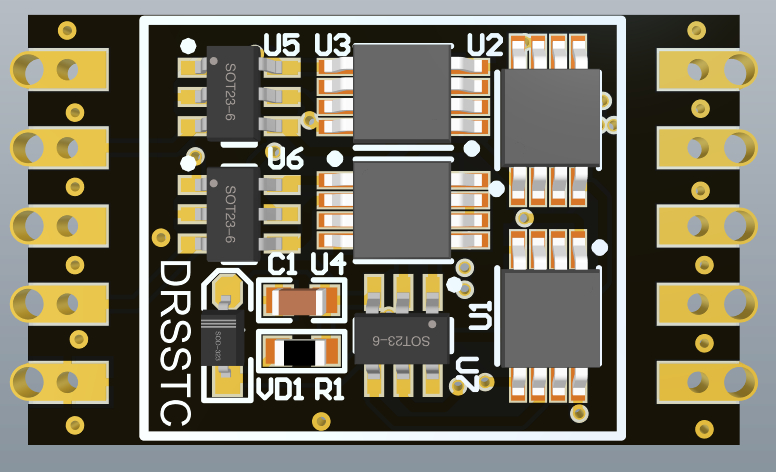

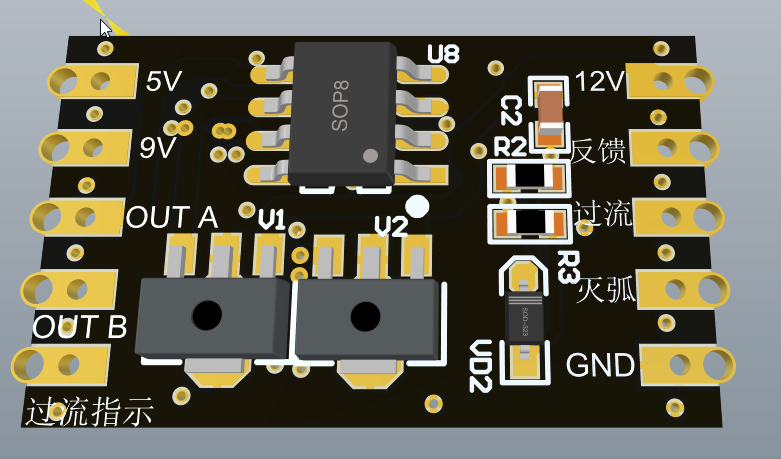

这个是我设计的DRSSTC的核心板，体积也是13x23mm，但是集成度更高，以至于要用4层板子[滑稽]
2019年02月24日 12点02分 7
level 12
红石渣技术宅😚 楼主
还有SSTC的核心板子，协议都是一样的[滑稽]
2019年02月24日 12点02分 8
level 12
红石渣技术宅😚 楼主
这些协议匹配就是为了一件事，设计一种支持SSTC,PLLSSTC,DRSSTC的一体式特斯拉线圈，现在核心板完成，之后就可以琢磨如何设计主板或者主驱动[滑稽][滑稽][滑稽]
2019年02月24日 12点02分 9
level 9
cjh77889900
专业，，[大拇指][大拇指][大拇指][大拇指][大拇指]
2019年02月24日 14点02分 10
level 8
暴怒火
[真棒][真棒][真棒][真棒][真棒][真棒]
2019年02月24日 15点02分 11
level 11
小孩真香2004
mini狂魔[滑稽]
2019年02月24日 15点02分 12
level 13
上知化学
那个贴片电位器感觉不是很好，那东西的旋转寿命很少，我记得官方说好像只有5次[狂汗]
2019年02月25日 01点02分 14
红石渣技术宅😚
还行把，不同品牌不太一样，只要不去硬拧问题不是很大[滑稽][滑稽][滑稽]
2019年02月25日 01点02分
红石渣技术宅😚
为了体型总要牺牲点什么，多圈精密个人感觉不好用，还有这个的资料我查了一下，是20次阻值精度变化±15%
2019年02月25日 01点02分
上知化学
@红石渣技术宅😚 这种情况使用这种应该不会很好用...[滑稽]
2019年02月25日 09点02分
红石渣技术宅😚
@上知化学 有口子正好的螺丝刀，调的是一样的，毕竟用过[滑稽]
2019年02月26日 13点02分
level 12
红石渣技术宅😚 楼主
电位器资料在此[滑稽][滑稽][滑稽]
