求大佬指教！proe三维图转工程图的时候，这个尺寸老是小那么
proe吧
全部回复
仅看楼主
level 3
开门☞送水的 楼主

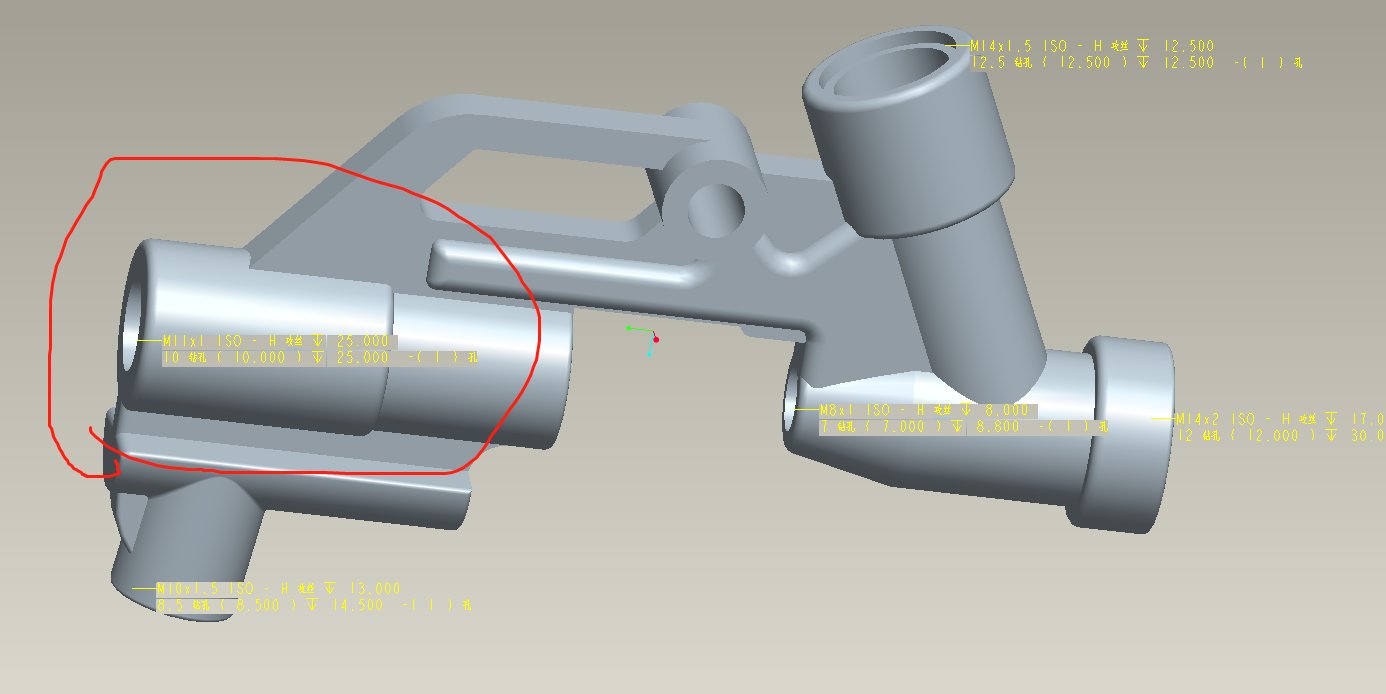

求大佬指教！proe三维图转工程图的时候，这个尺寸老是小那么一点，明明直径18的圆柱，到工程图里只有17.71了，这是为啥啊？（尺寸单位已经全部改mm了，版本是4.0的）
2019年02月20日 00点02分 1
level 4
不是因为仿佛
可能是倒角的问题，标注的是倒角尺寸，并不是轮廓线尺寸
2019年02月22日 05点02分 4
level 6
设计通实战网😜
你标注尺寸在R上面了；选择线的时候注意一下
2019年02月24日 10点02分 5
level 1
yhsrxq
设置里，字体尺寸改大
2019年02月26日 07点02分 7
level 2
Bloody雨Angel
老铁有没有proE的软件链接，我想下载个ProE自学一下
2019年03月01日 11点03分 8
设计通实战网😜
可以看我个人头像；去学习
2019年03月02日 00点03分
level 4
天花板上有麻拐
你应该已经解决了吧[吃瓜]
选中正确的面再标注
2019年03月06日 12点03分 9
level 4
ylgszby
记得之前的同事跟我说过应该是转过来的时候精度的问题
2019年03月08日 12点03分 10
