这电路我做怎么死活不起振啊，懵了。哪里错了？
zvs吧
全部回复
仅看楼主
level 13
_____5_2_0 楼主

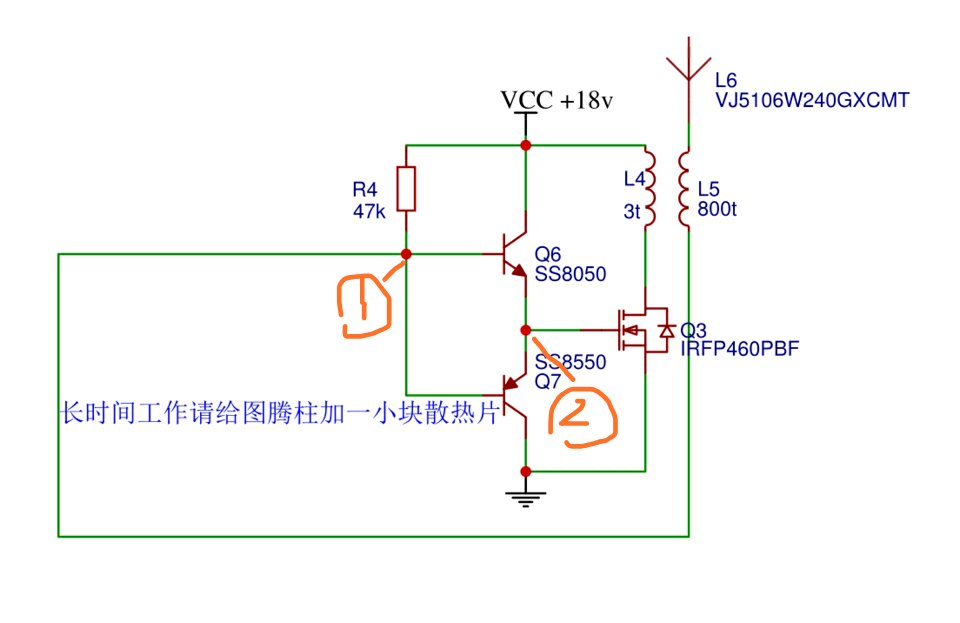

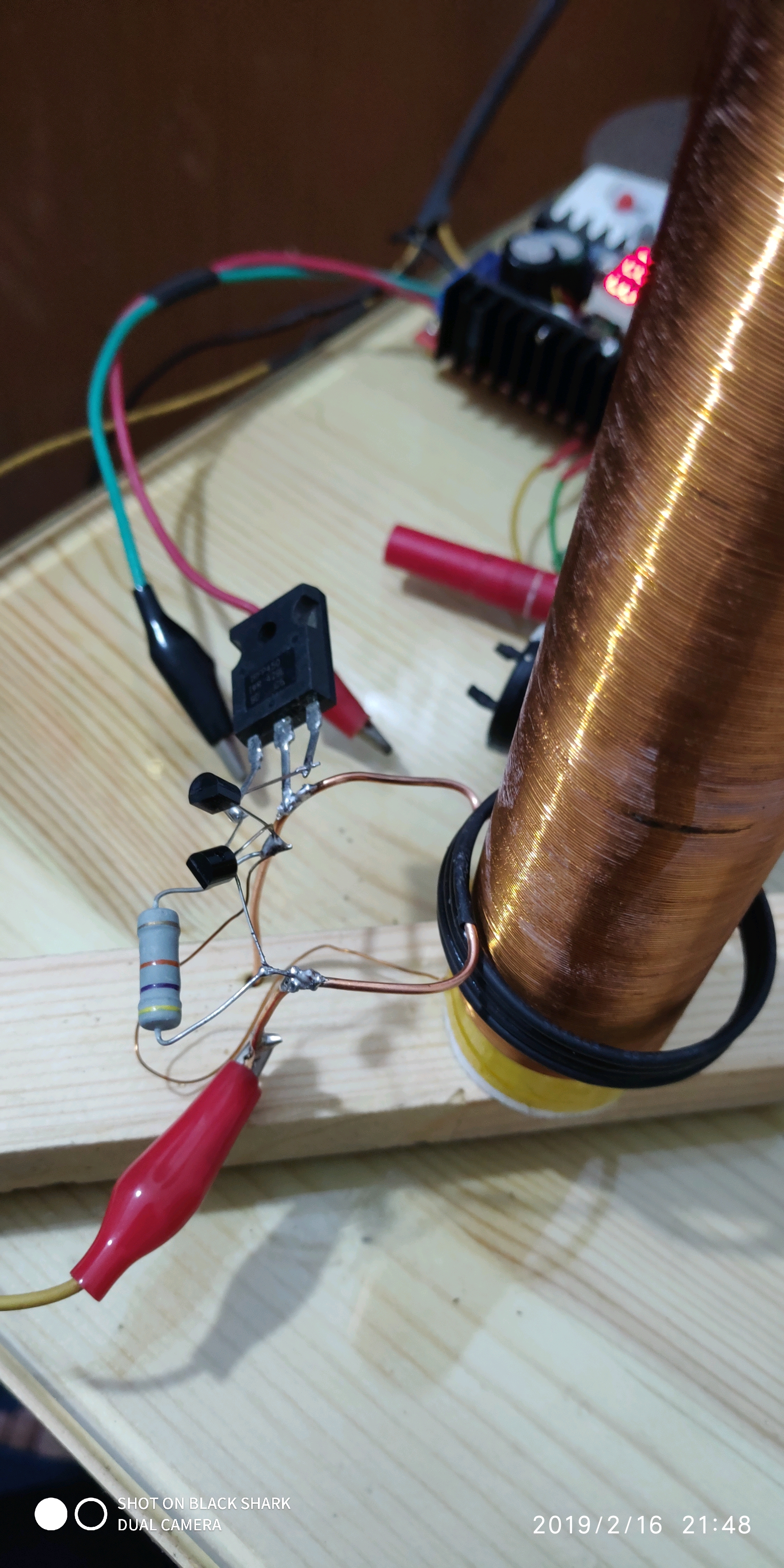

这电路我做怎么死活不起振啊，懵了。哪里错了？
2019年02月16日 13点02分 1
level 13
_____5_2_0 楼主

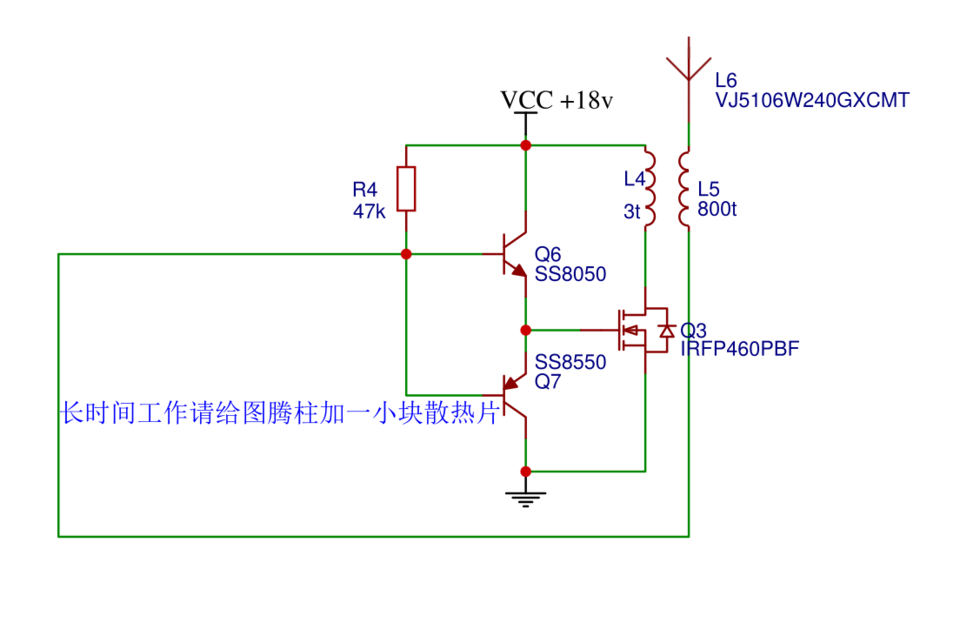

这是架棚电路
2019年02月16日 13点02分 2
level 13
没后招了
460好像G极是10V，管子还活着吗
2019年02月16日 14点02分 3
_____5_2_0
挂了一个，换250，发热不起振
2019年02月16日 14点02分
level 11
病名为爱😜
可能炸了[滑稽]
2019年02月16日 19点02分 4
level 13
虎木音痴♬
仔细检查三极管的引脚有没有接错，钙加的限流电阻还是要加。个人认为555做振荡很好用，可直推一个场管，还能工作在软态，真是好东西
2019年02月17日 00点02分 5
_____5_2_0
我做了4个555的都不起振，心伤了
2019年02月17日 08点02分
level 14
世界级🌚可爱
把次级反过来放
2019年02月17日 02点02分 6
_____5_2_0
今晚试试
2019年02月17日 08点02分
level 10
dhxhxxjx
此电路改一下可以到达600w[滑稽]
2019年02月17日 08点02分 7
_____5_2_0
60V，这是要逆天啊
2019年02月17日 11点02分
level 11
bu不方的😁
初级上面接漏极，下面接正极，在电源上并个105独石或cbb
2019年02月17日 09点02分 8
bu不方的😁
是在电源正负极上并，不是初级线圈
2019年02月17日 09点02分
_____5_2_0
你这种初级，我看看改改才行
2019年02月17日 11点02分
bu不方的😁
@_____5_2_0 完全能用啊[滑稽]
2019年02月17日 11点02分
_____5_2_0
我的真心不知道哪里问了，就是不起振，场管发热
2019年02月17日 15点02分
level 13
来自普里皮亚季
我就随便说说，这个电路有一定的不妥之处[你懂的]
首先这个电路的形式是在场效应管之前加了一级射极跟随器，以便驱场效应管，射极跟随器基极直接拉高到18伏，这就导致在没有起振时，加在mos栅极的电压也是18伏，而irfp460 Vgs仅20v，这就比较危险了。
第二个是射随器和mos直接连接，可能会产生回波反射，以致生成较大的振铃(mos更容易死了)。
第三个是射极跟随器基级电阻过大，由于射随器最大输出电流Ic=hfe*Ib(此处有些不妥，大致当做上限参考),即最大为(18v/47kr)*hfe,当hfe为100时最大输出电流仅为不到40ma。。。
2019年02月18日 00点02分 9
level 1
q454606957
感觉这个电源负极直接到G珊极为何不是到S极
2021年04月19日 06点04分 10
level 1
q454606957
负极因该接在中间的脚位，正极应该是3脚位，1脚才是珊极
2021年04月19日 06点04分 11
