proe5.0钣金件问题，求大神指点！像这种部件如何用法兰壁
proe吧
全部回复
仅看楼主
level 1
☞梦☜ 楼主
proe5.0钣金件问题，求大神指点！像这种部件如何用法兰壁生成这条边
2019年02月16日 08点02分 1
level 1
☞梦☜ 楼主
有大神指点一下吗？还有工程图怎么展开，谢谢
2019年02月16日 12点02分 3
level 11
京东动力♬
法兰边命令会自相交，想想其它办法
2019年02月17日 04点02分 5
☞梦☜
大神法兰边自相交后那里怎么与边平齐，还有另一边法兰壁就选不了
2019年02月17日 06点02分
京东动力♬
法兰壁类似扫描，为什么自相交，想想扫描的几何原理就明白了，这无法改善的，可用下面方法试试，实体转钣金方法。
2019年02月17日 06点02分
☞梦☜
@京东动力♬ 大神我在楼下发了一个图片，你看一下，为什么选择圆弧边后就出不来了
2019年02月17日 06点02分
level 1
☞梦☜ 楼主

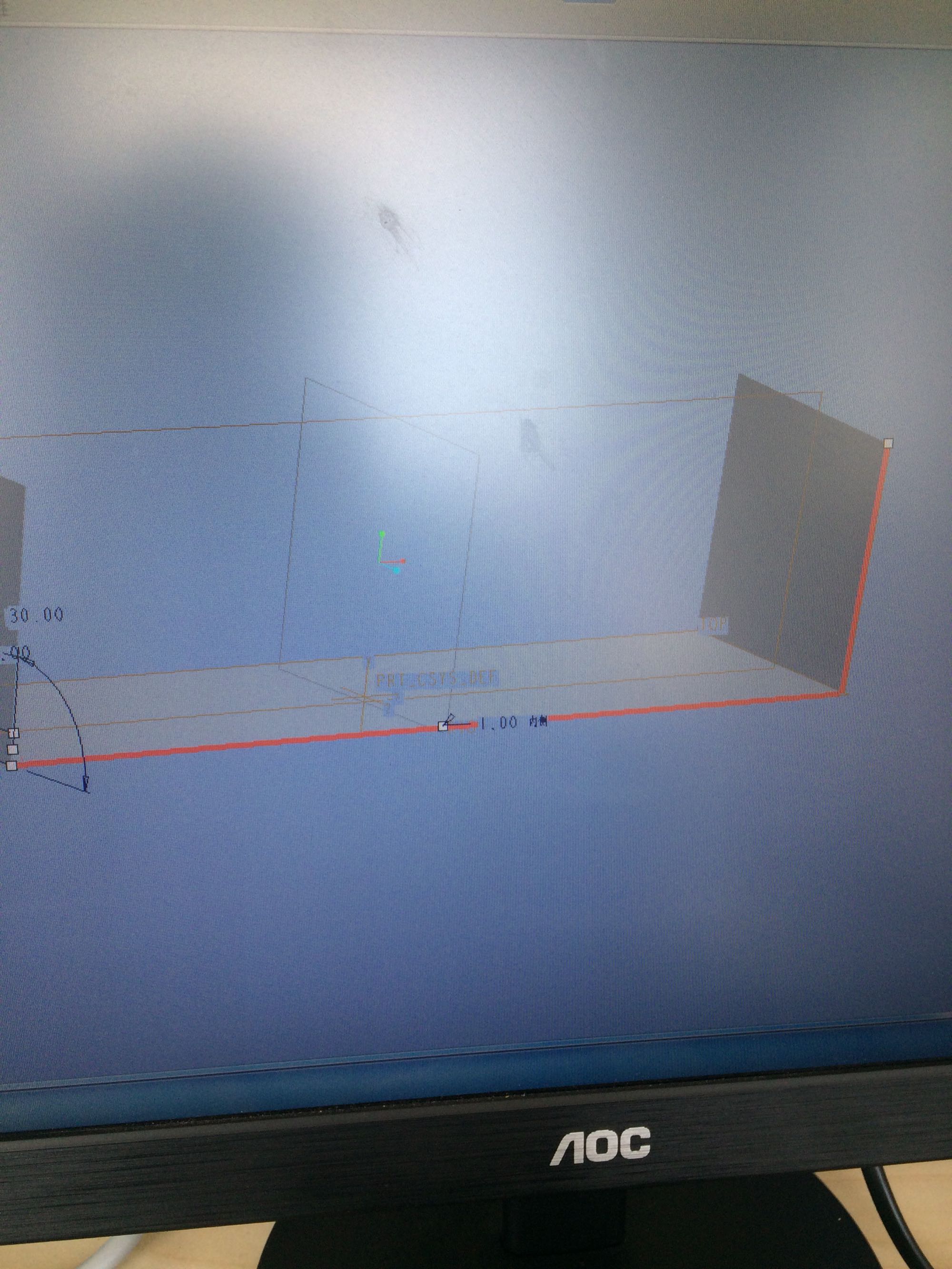

@京东动力♬ 大神你那个是怎么画出来的，你看我用法兰壁连续选第二条边就成红的了，生成不出来折弯边，主要是公司钣金件还得出展平图，求大神指点，我也想多学一下，谢谢
2019年02月17日 06点02分 7
京东动力♬
我不在电脑旁，不是用法兰边做的，试试可变扫描，以该轨迹扫出该壁，扫描方向选投影，以top面为投影方向，再合并壁
2019年02月17日 06点02分
level 11
京东动力♬

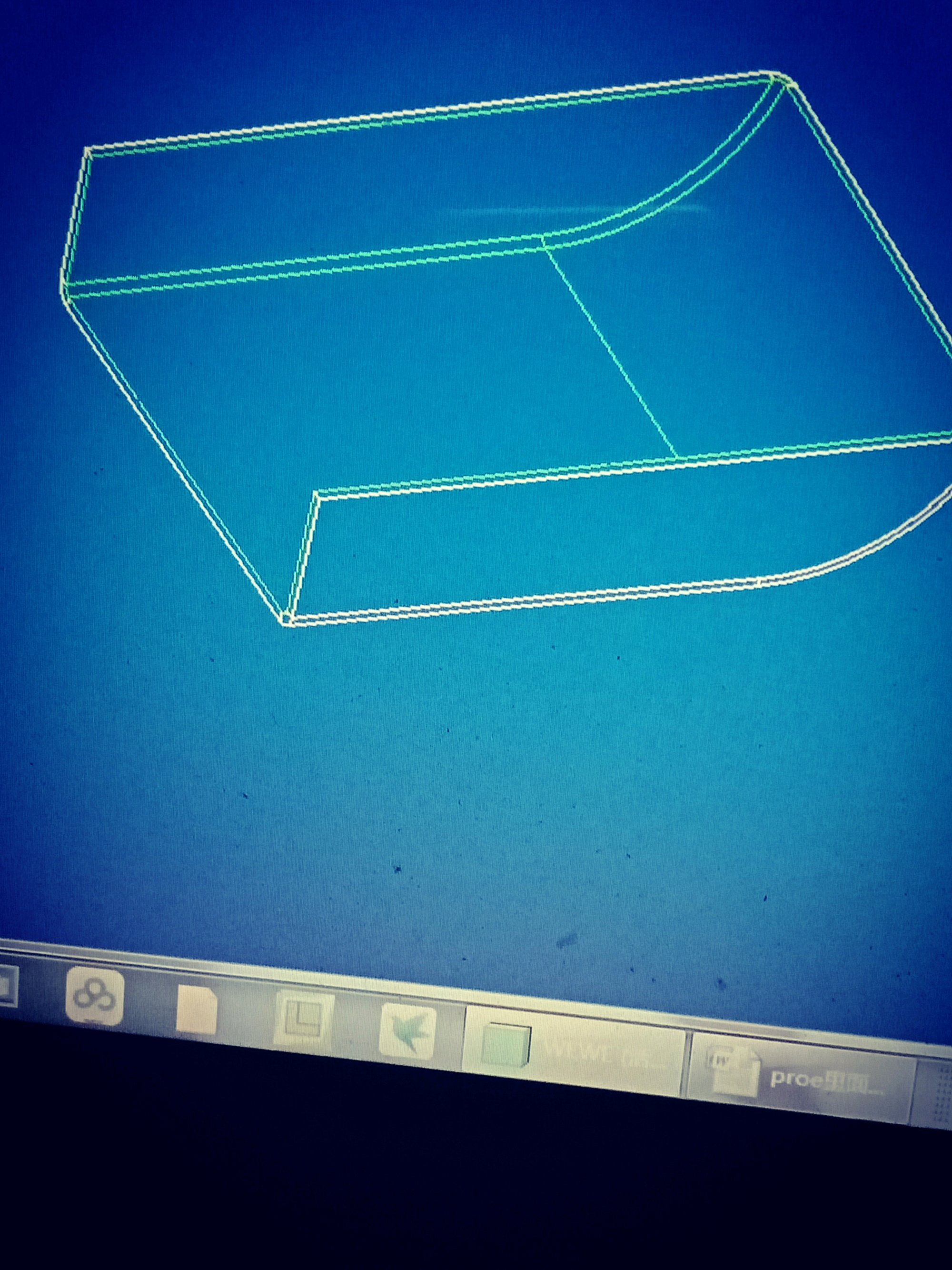

最好方法:拉伸这种形状的实体，抽壳，转钣金，再展平
2019年02月17日 06点02分 8
☞梦☜
谢谢大神，明白了
2019年02月17日 06点02分
☞梦☜
大神转为钣金，展平是用常规进行展平吗？
2019年02月17日 08点02分
京东动力♬
抽壳之前一定要加个圆角，再抽，再转，展开先用常规方法，展不了，再用剖截面展开
2019年02月17日 08点02分
☞梦☜

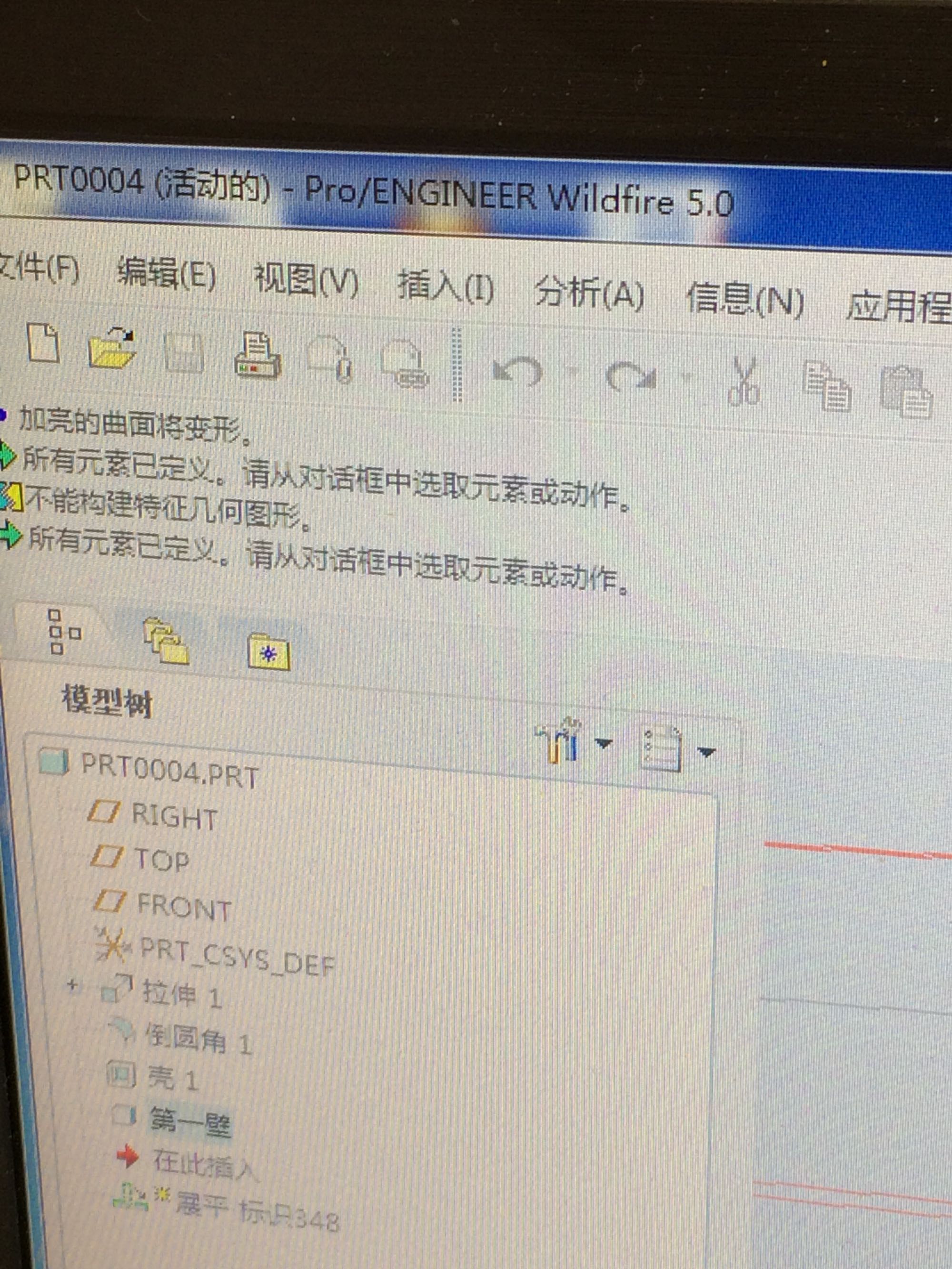

@京东动力♬ 大神你指的圆角是在拉伸实体后棱角边倒一个圆角吗？我倒角后在抽壳提示无法转为钣金[泪]
2019年02月17日 08点02分
level 11
京东动力♬
2019年02月17日 16点02分 10
☞梦☜
好的，谢谢大神，过几天我上班在试下[太开心]
2019年02月18日 02点02分
level 1
☞梦☜ 楼主
大神你看还是不会展平[泪]@京东动力♬
2019年02月21日 02点02分 11
level 11
京东动力♬
也许和软件版本不一样有关，我的可以展，你这个就不清楚了，抱歉了
2019年02月21日 03点02分 12
level 1
☞梦☜ 楼主
大神你是proe几啊！常规后选的哪一个面[委屈]
2019年02月21日 03点02分 13
level 11
京东动力♬

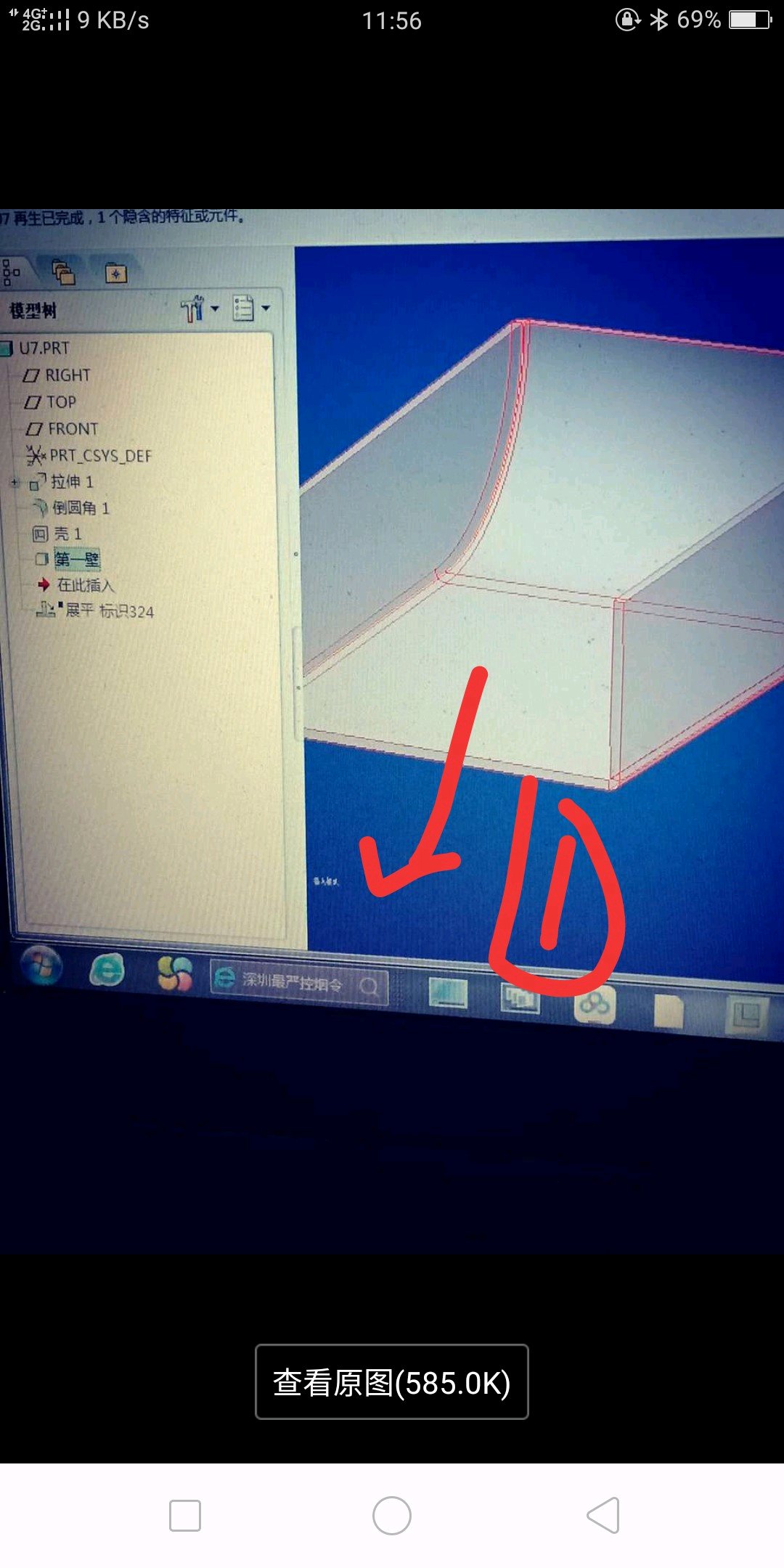

选①为固定参考面，creo过渡版
2019年02月21日 03点02分 14
☞梦☜
多谢大神了，我还用的proe5.0，好像creo比proe5.0完善了很多功能
2019年02月21日 04点02分
☞梦☜

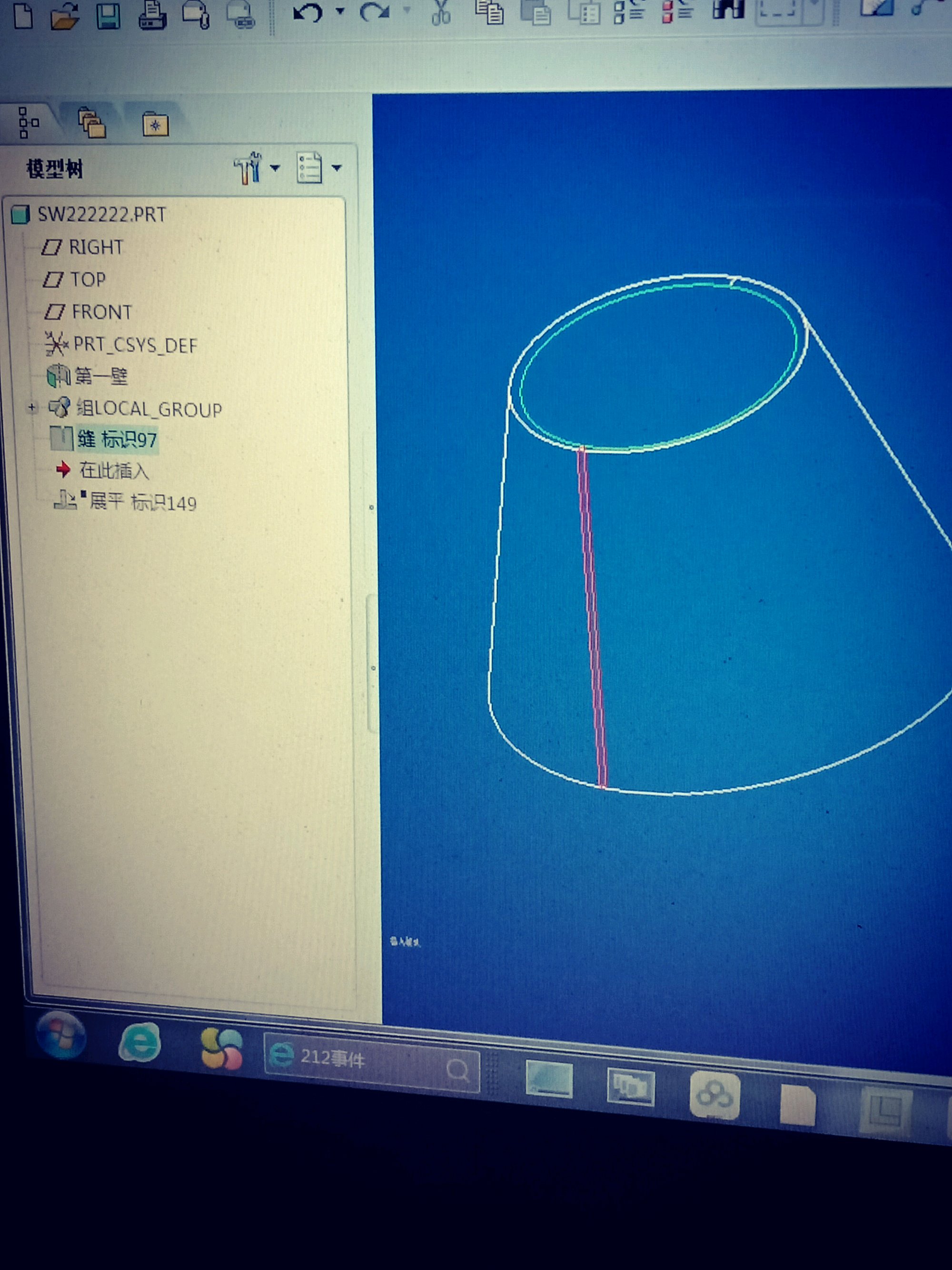

大神又有新问题了，锥型钣金件proe怎么展开[泪]求大神指点
2019年03月02日 04点03分
京东动力♬
锥形钣金展开时，固定参照选线，而不是平面
2019年03月02日 09点03分
☞梦☜
@京东动力♬ 大神网上说还要有一个裂缝，这个裂缝怎么弄，麻烦大神用图片指点一下，谢谢了[小乖]
2019年03月02日 10点03分
level 11
京东动力♬
如还不明白，自己多动手，多查资料
2019年03月03日 01点03分 18
☞梦☜
好的，多谢大神指点[太开心]
2019年03月03日 04点03分
☞梦☜

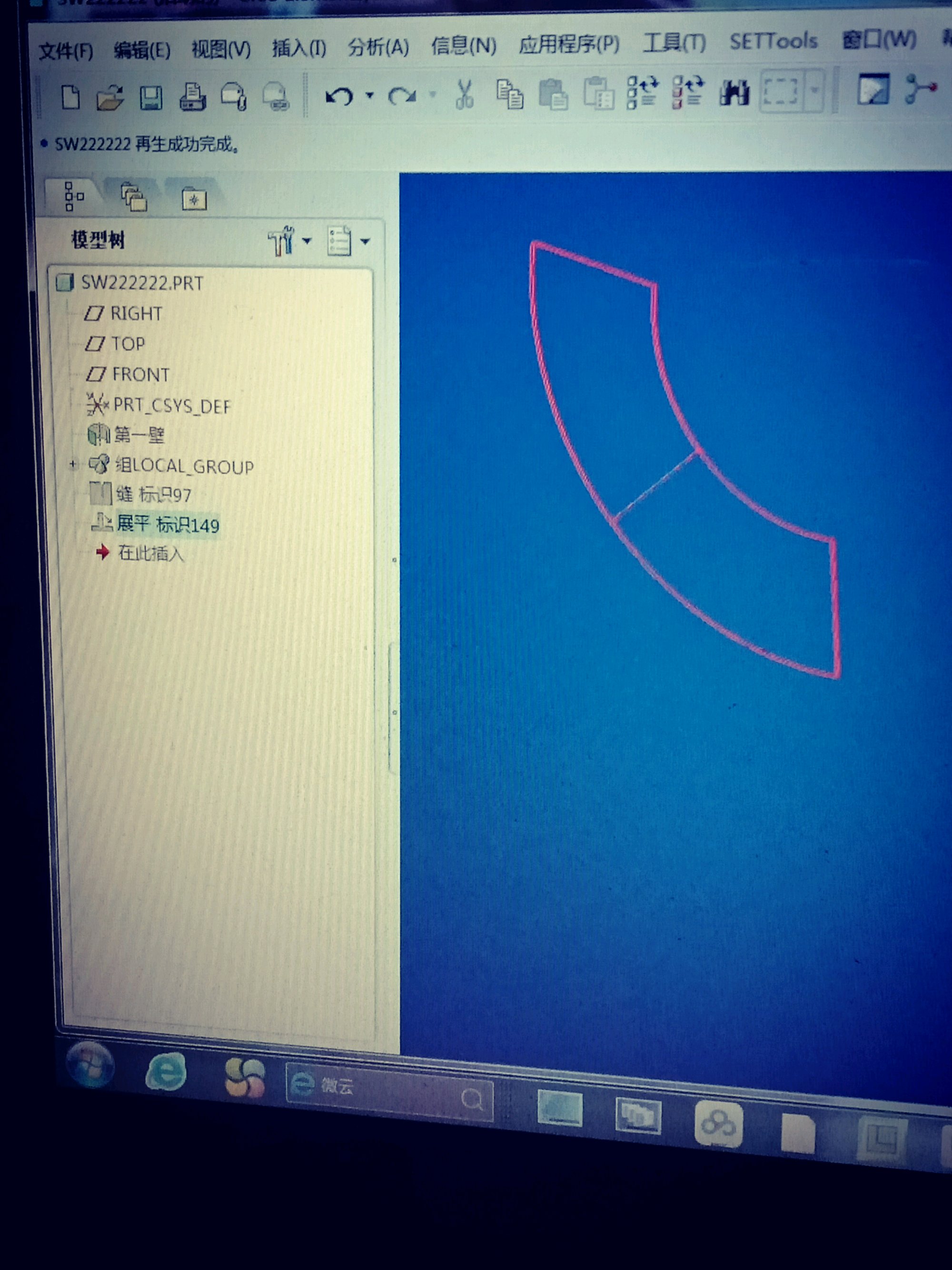

大神太高兴了，造你的方法做成功展开了[太开心][太开心]真是谢谢
2019年03月03日 04点03分
京东动力♬
@☞梦☜ [滑稽][真棒]
2019年03月03日 04点03分
level 1
☞梦☜ 楼主

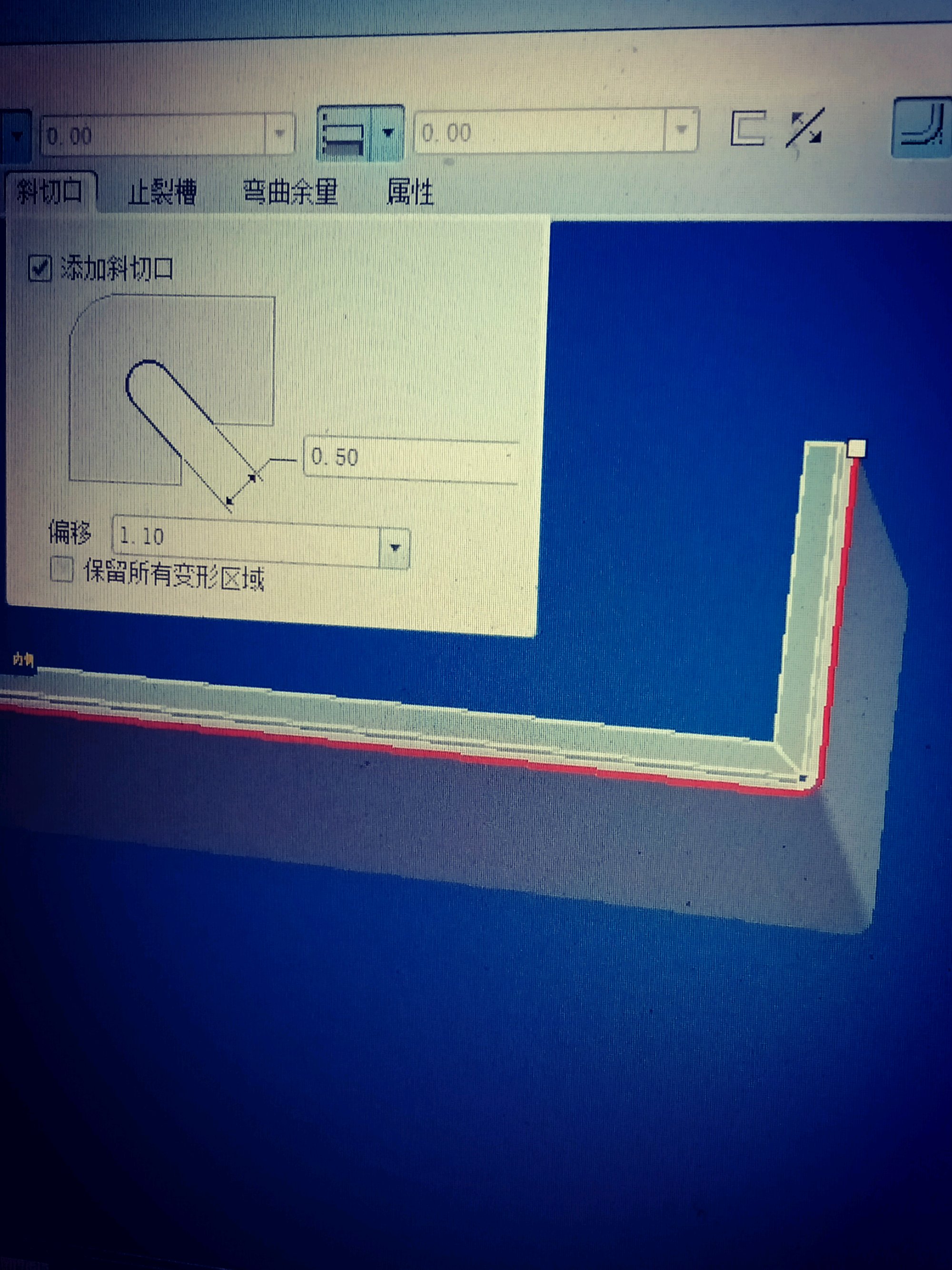

大神这个是1MM的钣金折弯，想再两边在折弯，板厚1MM时法兰连续选边，选第二条边就会变成红色，无法生成折弯，如果变成2MM就能，大神这是什么原因呢？@京东动力♬
2019年03月22日 06点03分 21
level 11
京东动力♬
有空看看
2019年03月22日 06点03分 22
☞梦☜
好的，多谢大神
2019年03月22日 06点03分
level 11
京东动力♬
我的没问题的，你的为什么失败，可试试在添加法兰边前，折弯内侧半径最好大于等于壁厚
2019年03月22日 14点03分 23
level 11
京东动力♬
方法二，添加转接处切口工艺
2019年03月22日 14点03分 24
☞梦☜
好的，多谢大神指点
2019年03月22日 23点03分
