去五金店买到20%的共沸氢氯酸，含有大量Fe3+杂质呈淡黄色至黄色。加入烧瓶中，加入足量无水氯化钙，等待氯化钙溶解放热逼出工业氢氯酸中的氯化氢气体，使用蒸馏水吸收。该过程存在正反馈，加入无水氯化钙后的几分钟后才会瞬间激发，快速放出大量氯化氢气体，数十秒过后反应迅速减弱，氯化氢气体生产速度降低，既可开始加热，利用热量逼出剩余的氯化氢气体。加热的速度决定氯化氢生产速度，根据吸收速度控制加热功率吧，如果气泡刚出导管就被吸收，几乎没有或很少细小的气泡能上升到液面，证明速度合理。慢一些提高吸收效率，快些将降低吸收效率当省时间。当气泡没有被吸收的趋势直接大个大个地从吸收液逸出时，证明已经饱和或者接近饱和，准保停止吸收。

为什么没有任何电子方面的进度？因为某些商家甚至还没开门。

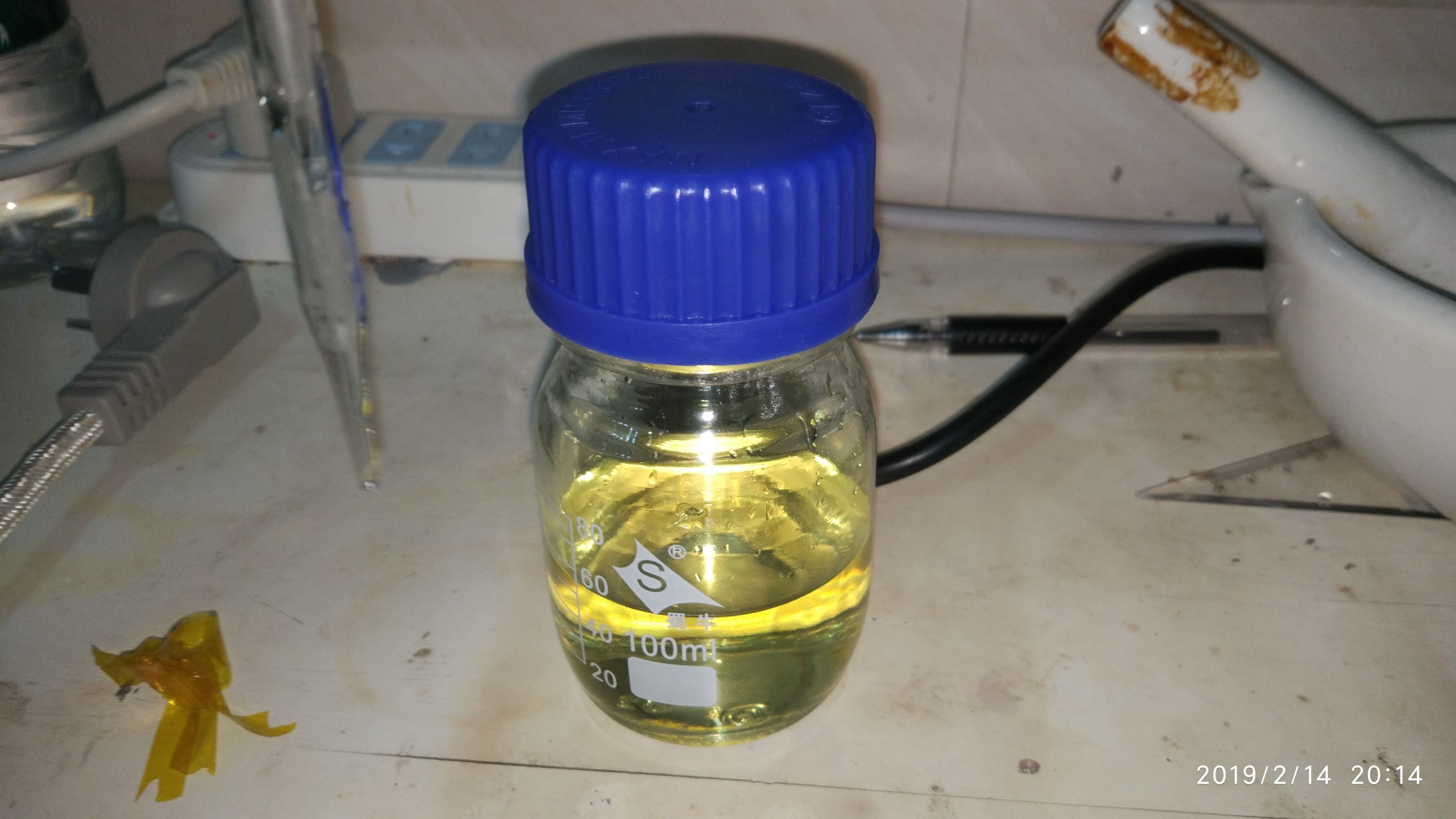

成品：
仍然有了挥之不去的Fe3+，打开后迅速放出大量氯化氢气体，烟雾缭绕，灾难！

玩电子的吧就不要发这些化学的玩意了，容易查表毕竟HCI也是易制毒的管制品

用制得的盐酸来制板:

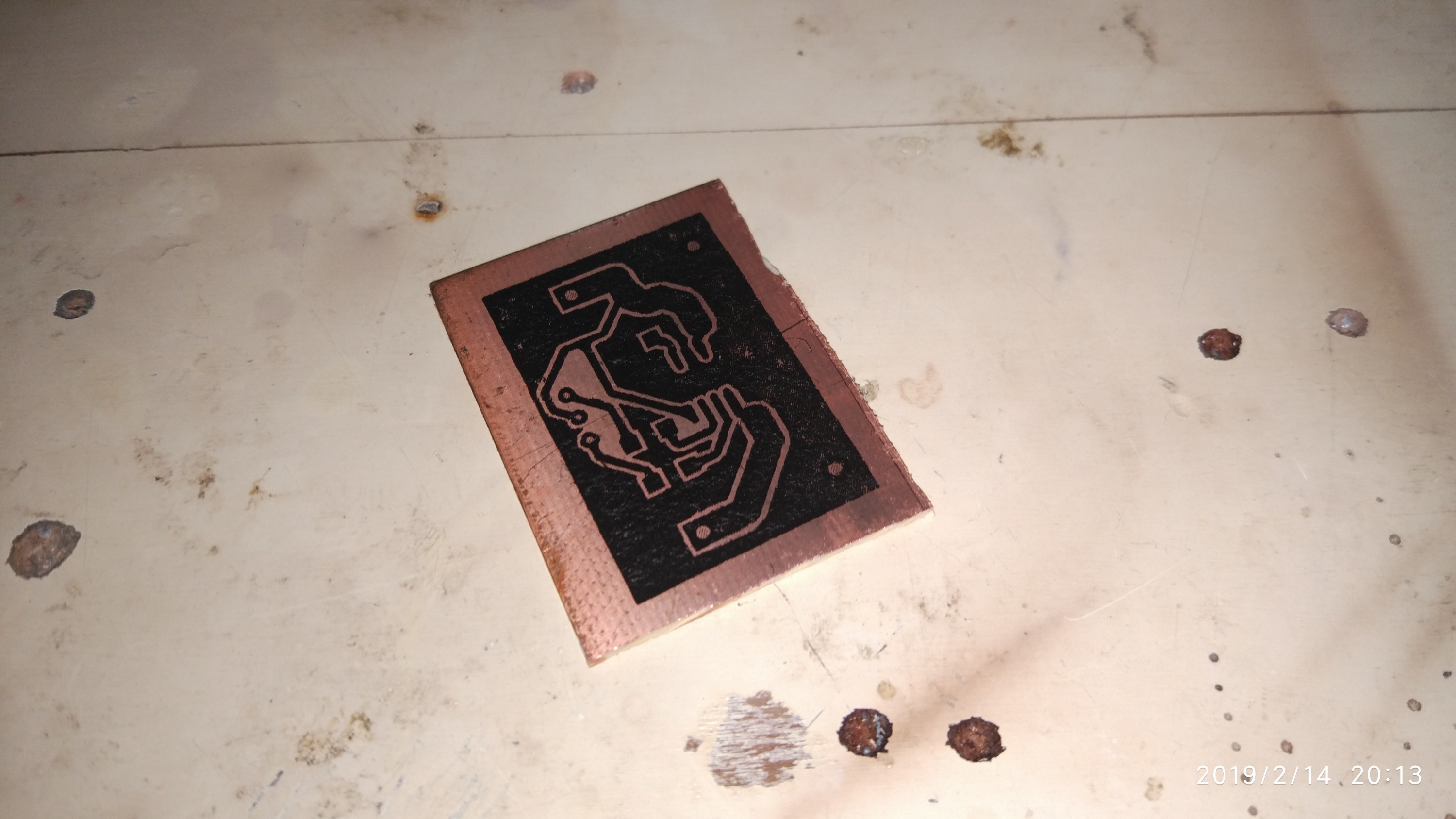

热转印。

开始腐蚀，先取适量约20ml的自制氢氯酸溶液加入约20ml水中：

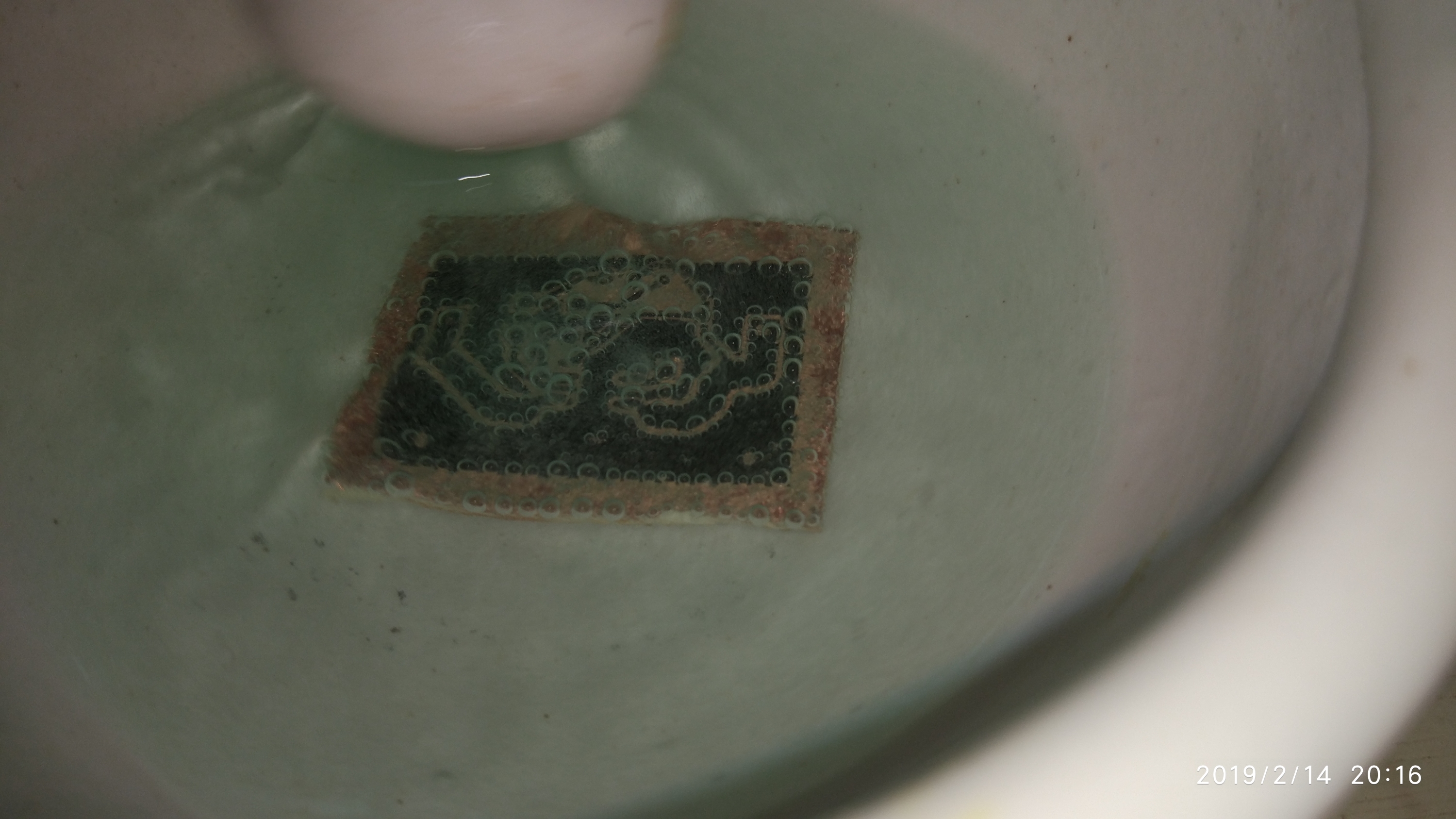

加入PCB,加入过氧化氢，搅拌，反应开始：

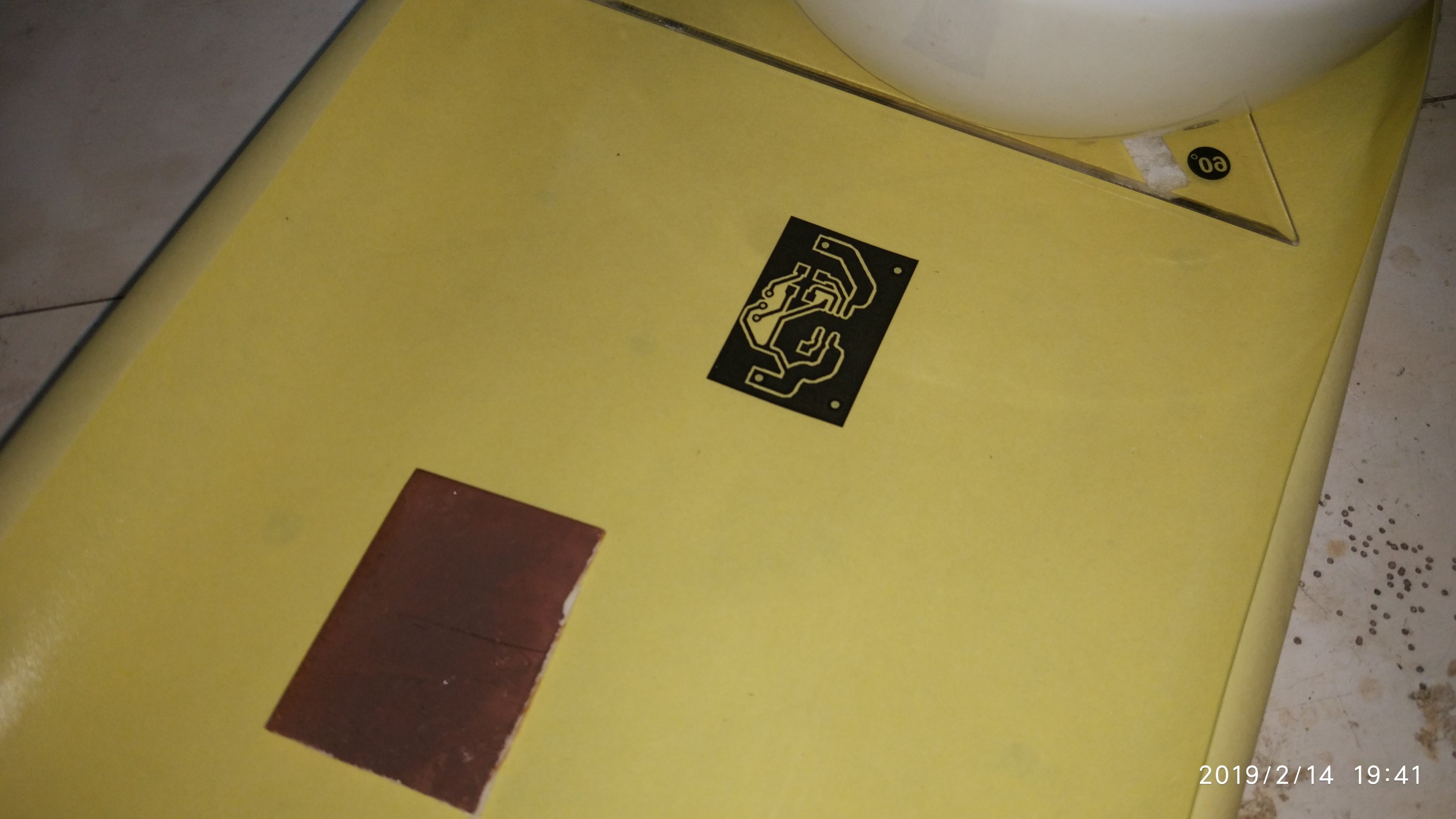

裸露铜层逐渐溶解完毕，取出丙酮清洗：

焊上元件，测试。
这是开路状态及开路电压，估计表不准，当也可能是TP4056太差。

开路时确实如手册说说，一灯常亮另一灯闪烁，但是，闪烁只是几秒快速亮一次，强度又低，不容易看见，这个状态指示有点垃圾。

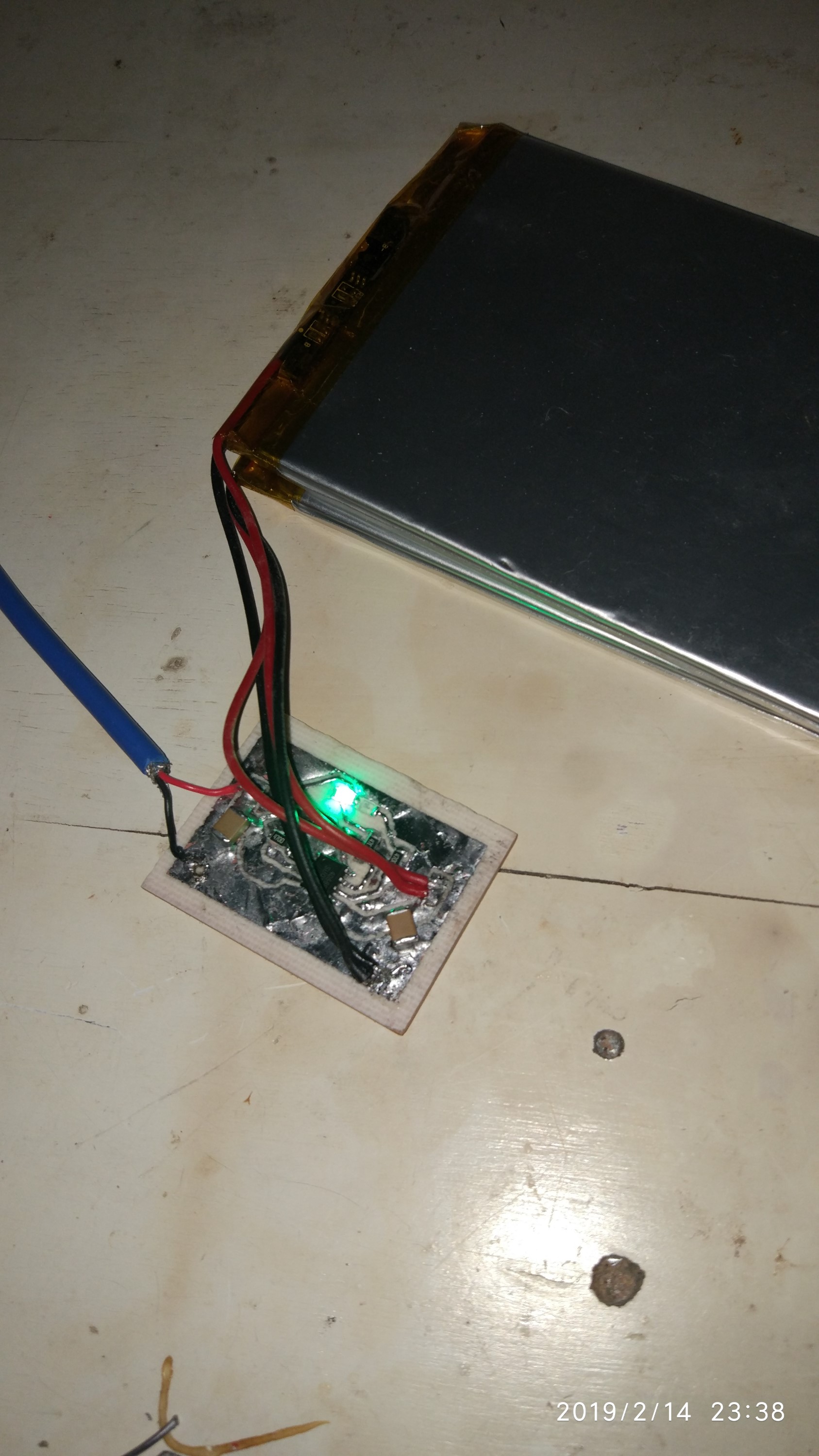

加上负载电池充电：

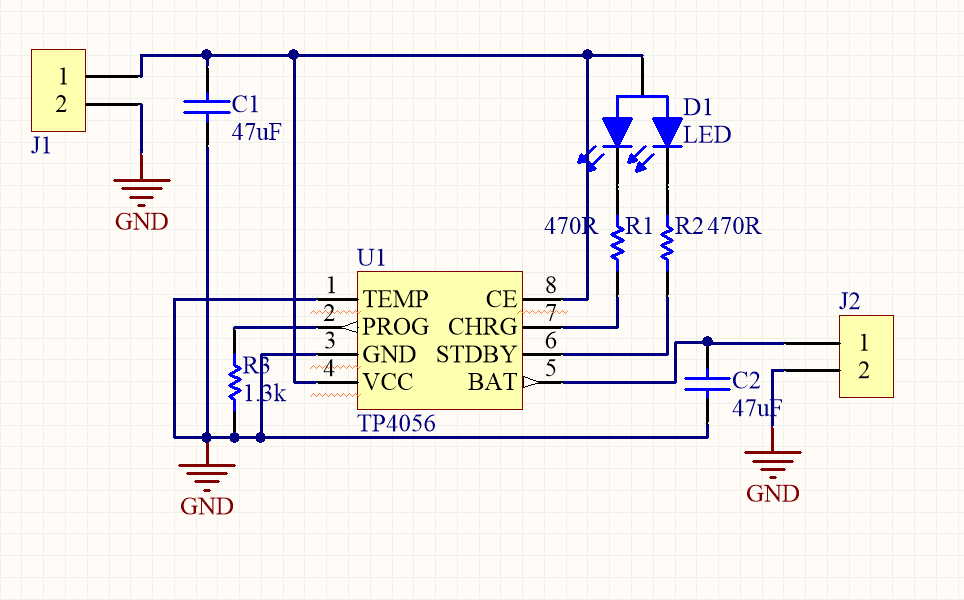

PCB，电路图：

结论：简单粗暴，方便易用。但是传言说精度堪忧，所以谨慎使用。

PS：永远不要相信钽电容，今天用了拆机的钽电容结果两个都是短路的，搞得我还以为是IC不小心焊坏了，查了半天。之前的全新钽电容也是，也是出现莫名其妙的短路问题，有时候焊上去马上短路，有时候工作一段时间短路烟花，但是并未超压和极性反接。我还是选择陶瓷电容和固态电容。
