吧里大神多！被电源环路问题搞懵了
zvs吧
全部回复
仅看楼主
level 11
碧郁弓之散舞 楼主
2019年02月09日 06点02分 1
level 11
碧郁弓之散舞 楼主

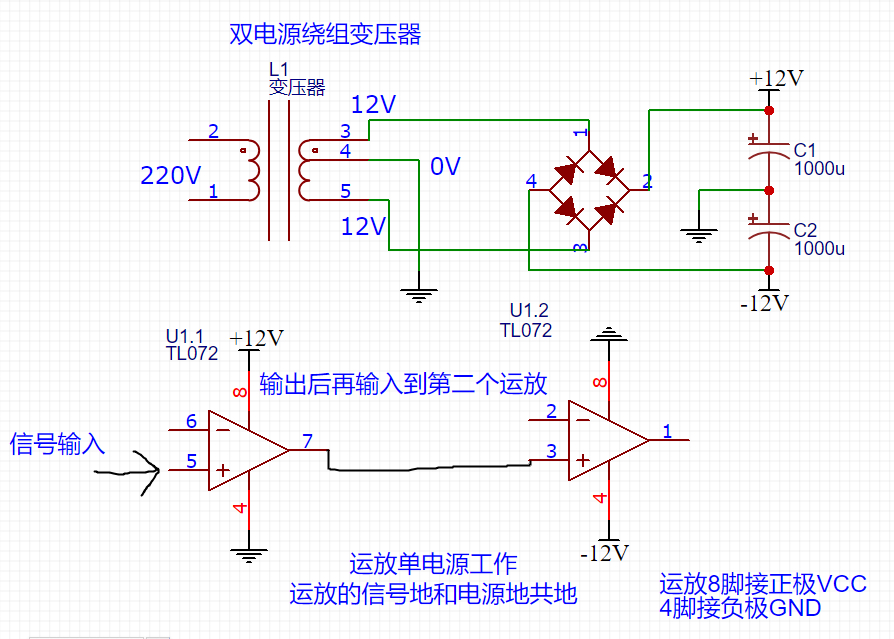

有一个双12V绕组的变压器，将其整流滤波后得到±12V的电源（忽略稳压电路），将其作为两个运放的电源，且两个运放的信号地和电源地（运放第四脚）相通，那么能否把电源的正12V接第一个运放的VCC，GND接电源的GND，第二个运放的VCC接电源的GND，GND接电源的负12V呢？[滑稽]
2019年02月09日 06点02分 2
碧郁弓之散舞
两个运放是独立的，就是在一个八脚封装的两个运放中，只用其中一个，总共用了两片八脚IC[滑稽]
2019年02月09日 06点02分
level 11
小孩真香2004
其实两个随便采样一个就行了[滑稽]
2019年02月09日 07点02分 3
碧郁弓之散舞
我是想避免两个运放之间的电源形成地环路干扰[捂嘴笑]
2019年02月09日 08点02分
贴吧用户_72eG1e1
@碧郁弓之散舞 为什么要两个运放？
2019年02月09日 14点02分
碧郁弓之散舞
@贴吧用户_72eG1e1 就是拿两个运放打比方，两级放大，防止其中两级的电源共地导致干扰[捂嘴笑]
2019年02月09日 15点02分
贴吧用户_72eG1e1
@碧郁弓之散舞 。。。。。防止干扰完全可以用GDT啊
2019年02月09日 15点02分
level 13
来自普里皮亚季
两个运放之间的公共地没有大电流通过，干扰应该不大吧，重点是功率放大级输出端地回路的处理?
2019年02月09日 15点02分 4
level 9
欧阳铁蛋℉
电源共地导致干扰？？没听说过这种干扰！就是即便有，你这这种接法按照交流等效来推导也想到于共地的！！通常两级放大之间，是通过阻容电路，产生一个阻抗相差很多的虚拟二级电源，这样来避免相互之间干扰
2019年02月09日 18点02分 6
