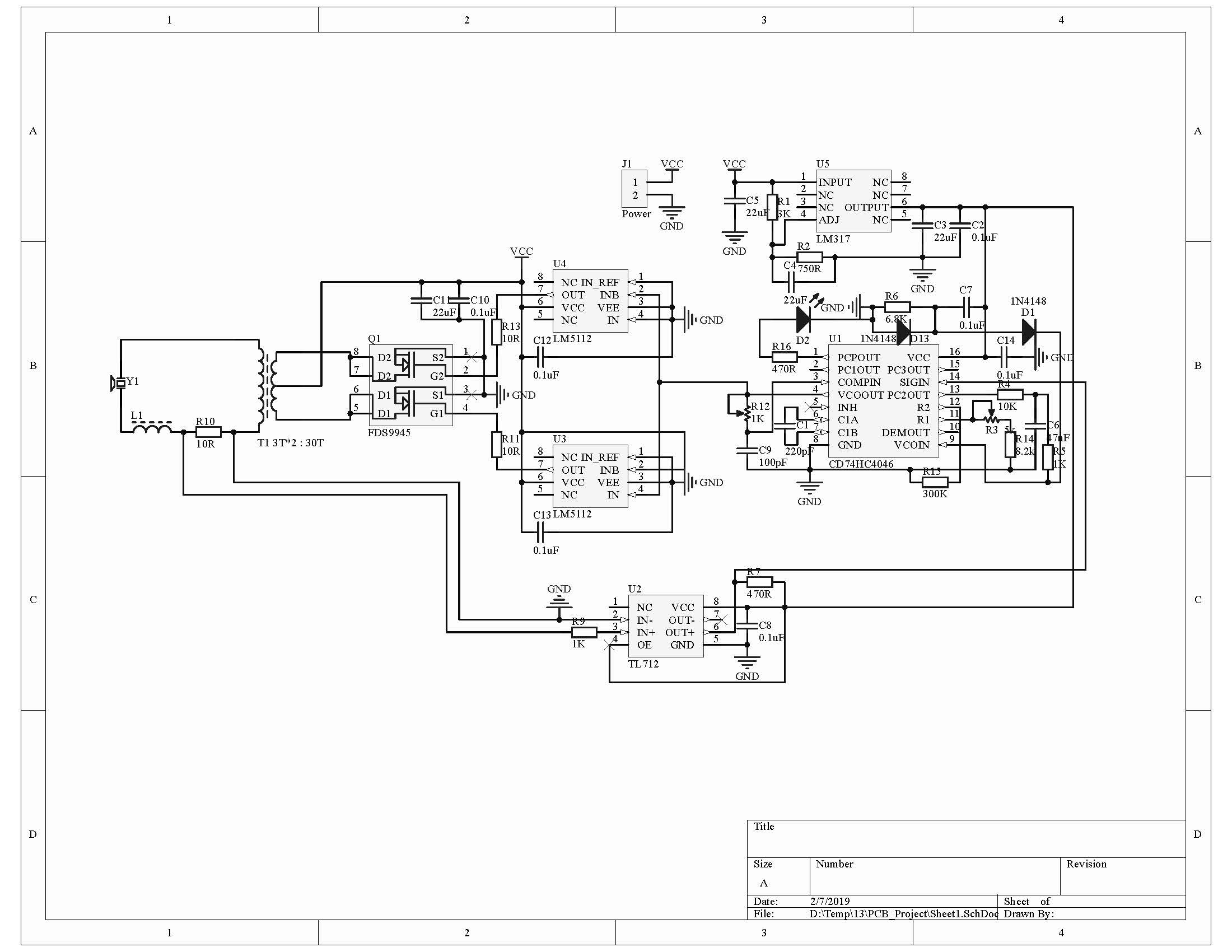

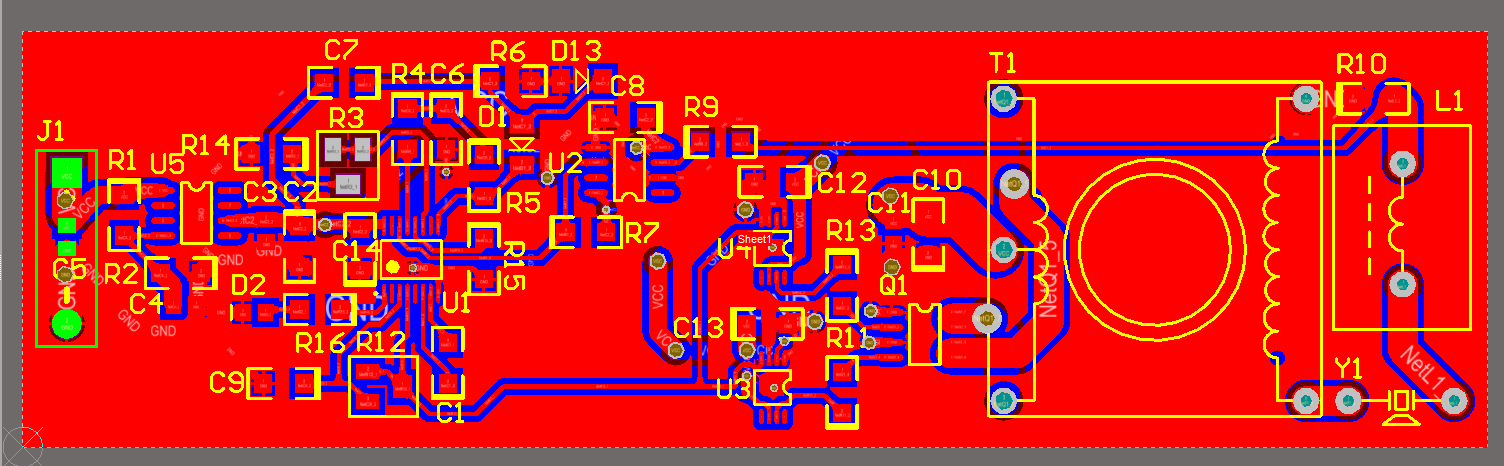

画了PCB，查错后想去打样了：
level 8
level 13
level 13
level 11
level 13
我好像拆过一个555的
话说为啥要追频
2019年02月07日 07点02分
7
话说为啥要追频
电位器手动追频![[开心]](/static/emoticons/u5f00u5fc3.png)
![[滑稽]](/static/emoticons/u6ed1u7a3d.png)
2019年02月11日 10点02分
"由于超声压电换能器的机械品质因数较小, 而处于高频振动中的弹性体本身也会发热, 因此压电换能器的介电系数、等效电容及漏电阻都会随温度的升高发生变化, 这将导致谐振频率有±1kHz的变化, 振幅成指数下降[ 1] 。为了稳定地驱动换能器, 有必要根据温度的变化自动跟踪换能
2019年02月07日 07点02分
器谐振频率的变化。针对在工作中换能器的谐振频率漂移问题, 本文提出一种基于锁相环技术的频率跟踪方法, 利用锁相环芯片CD4046实现了谐振频率的自动跟踪, 解决了这个问题, 保证了换能器的输出效率。"---功率超声电源的频率跟踪电路 马立, 李艺, 李祖胜
2019年02月07日 07点02分
嗯，懂了
2019年02月07日 08点02分
level 12
cd4046五脚悬空不妥，其输入阻抗高，市电干扰可以给你来个PWM调功
C7、R6用意不明，我不知道让她一上电便以最高频率运行有什么好处
移相方法太过粗暴，你可以用鉴相器1，倒L型阻容低通滤波后进PIN9，调阻便可调相位
2019年02月07日 10点02分
9
C7、R6用意不明，我不知道让她一上电便以最高频率运行有什么好处
移相方法太过粗暴，你可以用鉴相器1，倒L型阻容低通滤波后进PIN9，调阻便可调相位
"由于电路启动瞬间电流反馈信号为零,VCO始终在最低频率处振荡, 这样就存在启动时不能自动入锁问题, 故采用它激到自激的转换电路来实现启动问题。电路刚启动时, 随着电容C2 的充电, 1点的电压由VCC逐渐降低, VCO输出频率从最大值fmax滑向最小值fmin。只要换能器的谐振频率
2019年02月07日 10点02分
在fmax至fmin之间, 就会引起谐振, 锁相环进入锁定状态, 顺利地启动。"-------功率超声电源的频率跟踪电路 马立, 李艺, 李祖胜
2019年02月07日 10点02分
当然我对文献的描述有些疑虑，主要是鉴相器PD2是上升沿触发的，通过比较上升沿确定相位差，锁相范围很大，应该不会出现锁不到的情况。所以具体看实践情况如何，大不了不装元件就行。
2019年02月07日 10点02分
level 12
你是做雾化片还是清洗？
我刚好也在做这个，也是用的4046，用的鉴相器1
说实话结果一言难尽，频率因为电感发热根本稳不住
2019年02月11日 16点02分
15
我刚好也在做这个，也是用的4046，用的鉴相器1
说实话结果一言难尽，频率因为电感发热根本稳不住
1.7MHz的超声波换能器只能做雾化。鉴相器1是最简单的异或门，范围实在有限，你可以考虑改变反馈方式用鉴相器2.或者使用外挂鉴相器AD9901之类的，有频率和相位跟踪功能。频差大以锁频方式工作，频差小以锁相方式工作，基本都可以跟踪到。
2019年02月12日 01点02分
