512 FP32 ALU是A630的规格在极客圈里传了也不知多久了，我之前也发过详细数据的帖子https://tieba.baidu.com/p/5838748778 ，这次A640大家也相应的说是768 FP32 ALU，看了一些测试后我也认为是的https://tieba.baidu.com/p/6013948361 ，可实际测下来发现烤机ALU利用率并不是81.6%这个值偏低，zhu神告诉我用SnapdragonProfilerSetup测过高通GPU的ALU利用率通常91%~93%，另外也还有GPU吧吧主的详细测试https://tieba.baidu.com/p/5499887524
那么594GFlops到底是多少规格在710MHz下跑的，这个算了很多发现结果很奇怪，高通GPU的FP32烤机我大部分都是以91.75%的利用率来推算，594÷2÷0.71÷0.9175≈455.9，数值是很奇怪吧，456 FP32 ALU？没错，不出意外就是了，刚好又是4的倍数，A640多了50%应该就是684 FP32ALU，684×0.585×2×0.9175≈734.25刚好也是855烤机Vec4 MAD FP32模式的浮点，同时也刚好是4的倍数。

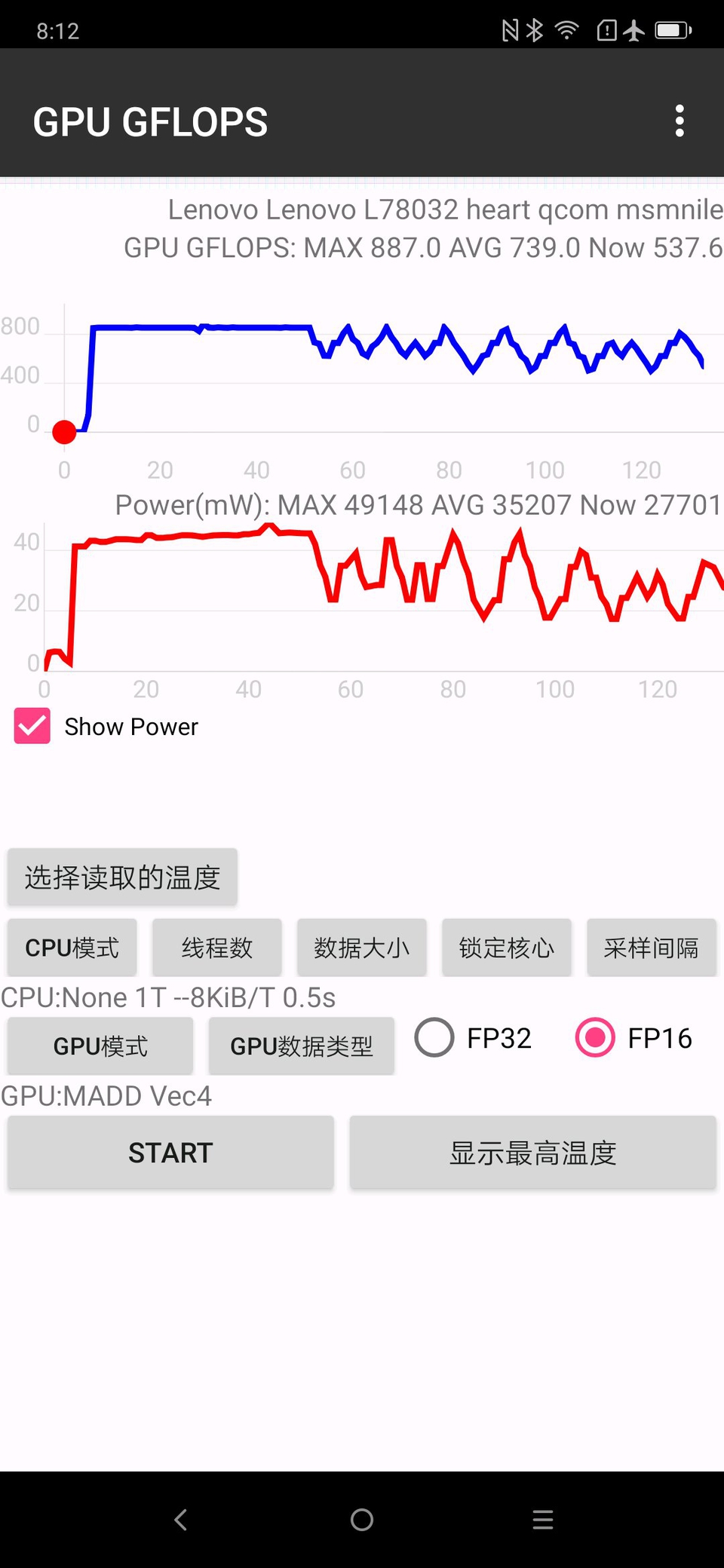

至于FP16 ALU的个数(Adreno的FP32和FP16是分开的，和大多数PC显卡类似)，还未推算出符合官方PPT宣传50% ALU数值，因为现在A640算出FP16 ALU的数量是大于A630的1.5倍的，A630烤机Vec4 MAD FP16模式测出688.5GFlops，按照FP16的利用率93%~95%算大概是512 FP16 ALU，A640测出的FP16是887GFlops，之前的5系测了很多发现FP32和FP16 ALU数比值都是1:2，还不清楚6系的FP32:FP16的关系。

@笙~幽~ @贴吧用户_7XNXZ4C @俺系地球人 @暂时就叫这名吧

Vec4 MAD FP32烤机模式下利用率91.75%这个值如何看准确呢，A506的：32×0.65×2×0.9175≈38.2G，A512的：64×0.647×2×0.9175≈76G，A540：256×0.71×2×0.9175≈333.5G，均很符合实测值

我自己也被搞蒙了 ，通吧前吧主跟我指出不可能是这个数，我也觉得奇葩，那这样按64倍数、91%~94%利用率、594G FP32推这个应该是448ALU？那么A640是672ALU？但A640的这个规格数值不是64的整数倍，只是32的整数倍

这。。。尴尬了。。

好吧，有了A630实测数据看高达97.6%利用率应该是448 FP32 ALU没错了
