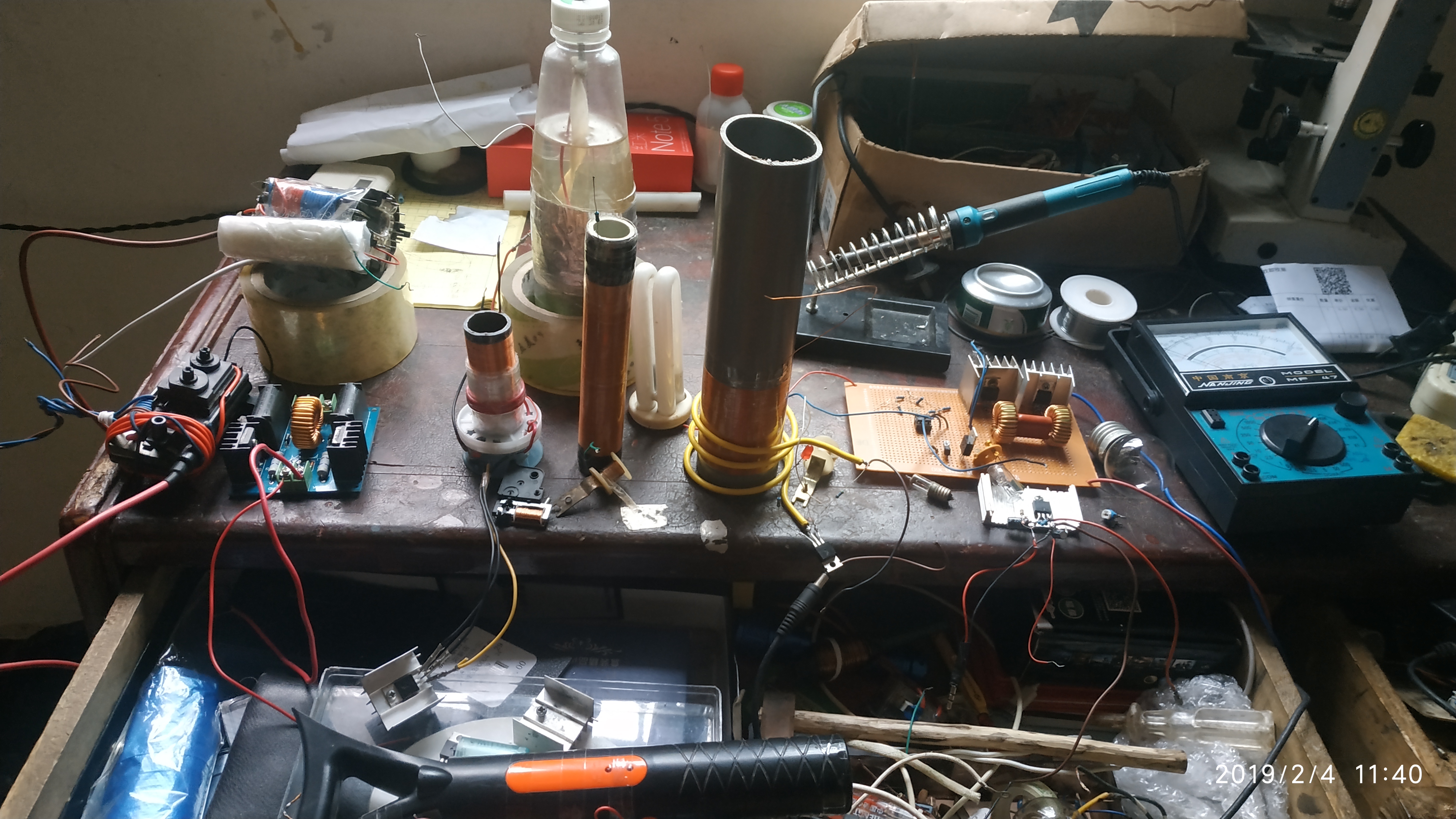

先来一张小玩意的全家福，自从在b站看到一些炫酷的特斯拉线圈的视频，什么隔空亮灯，电弧唱歌，我就对高压电弧产生了浓厚的兴趣，我自身也有一些电路的知识（电子科学与技术专业，大学课程学过数电和模电），在一些论坛，贴吧，b站，百度，看了很多大佬的文章和视频教程，比如B站的小特斯拉圈圈，周广x，柳玉虎，创客e工坊，贴吧和论坛的矢之狗，山猫帝王，七千八百21……还有些id记不清了，这些小玩意大部分都是一些常用的东西拆的零件做的，主要工具一只电烙铁 ，还有一个万用表。

1、有抽头zvs和高压包，第一张图的是淘宝买的，自己也做了个无抽头zvs（第二张图右边部分），场管用的是电动车充电器里面的8n60，拆了好几个坏的充电器，才测出两个好的管子

2、单管自激励磁器，场管和三极管的自激都做过，下图三种线圈，第一个线圈线径大概0.07mm（粗测的，测量方法等下说），pvc管直径2.5cm，大概有800匝，漆包线来自一个石英钟，第二个和第三个线径大概0.12mm，都是来着两个继电器的电磁铁，第二个管径2.5cm，大概1000匝，第三个管径5cm，大概600匝。12v供电，三极管tip41c，都能亮灯，第一个可以轻微喷弧，第二个不喷弧，第三个稳定喷弧，17v供电，都可以喷弧，所以短粗些的次级更容易喷弧，这个电路不难，主要是初级和次级线圈绕向，我开始也被这个问题绕糊涂了，我的初级和次级绕向相反，比如次级是逆时针从上往下绕，那么初级就是顺时针从上往下绕

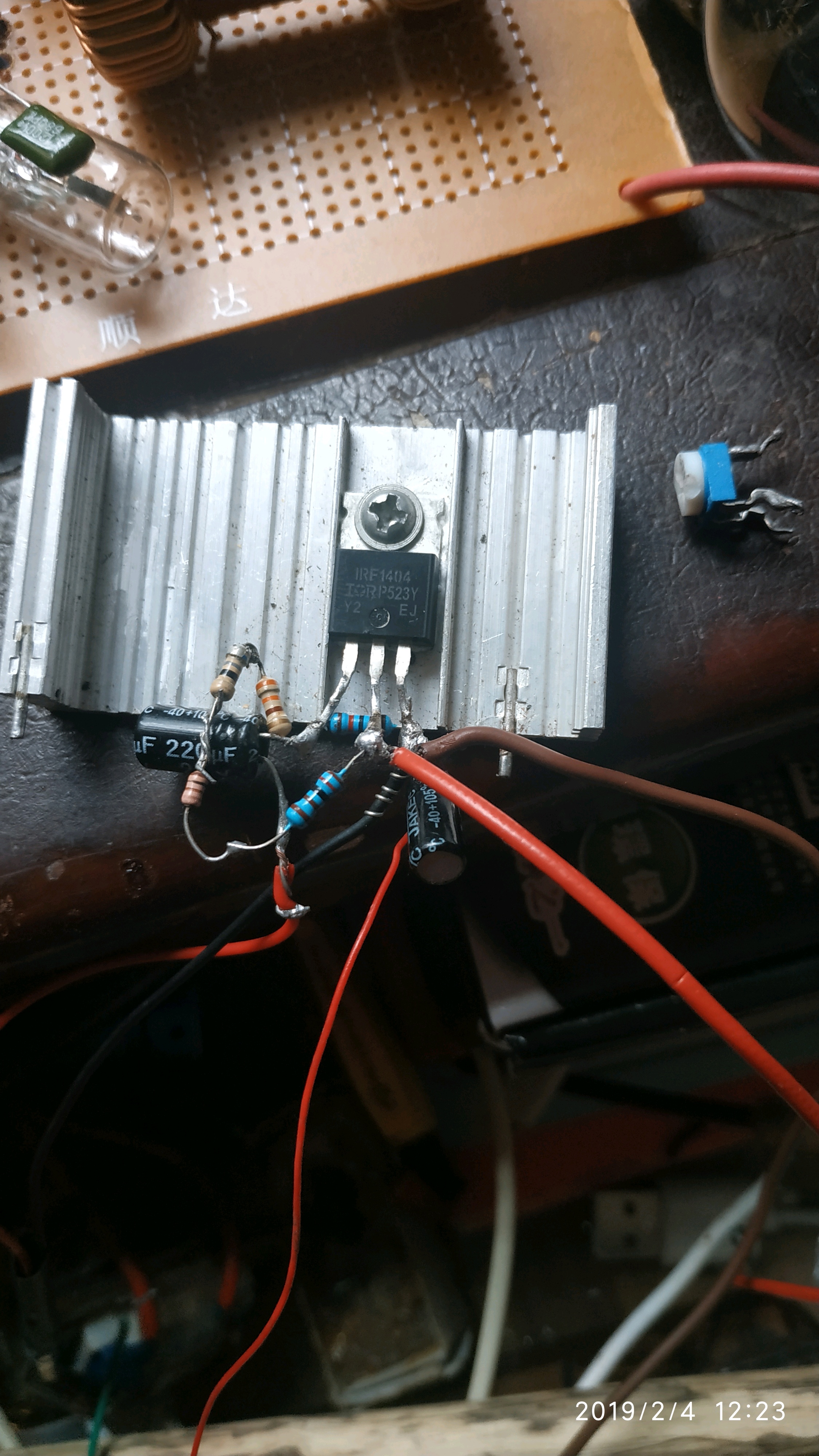

3、场管电源调制，可以使电弧唱歌～（注意做好散热），把这个电路和电源一起，接入音频，给可以喷弧的电路供电，就可以让电弧唱歌了，也就是等离子扬声器，比如给zvs+高压包供电，给上面可以喷弧的励磁器供电，给单管自激+高压包供电，都可以让电弧唱歌，我这个可调电阻被我搞坏了，就用定值电阻代替了

4、555定时器构成多谐振荡器推高压包，做的时候，炸了两个ne555p，应该是过载了，三脚输出可以驱动二极管之类的小功率负载，驱动高压包要接图腾柱和场管（图腾柱可以不要，加了更好），5脚接音频，做等离子扬声器，（注意散热）。电路图和555管脚定义如下，最后一张图左边部分就是我做的（右边是无抽头zvs）

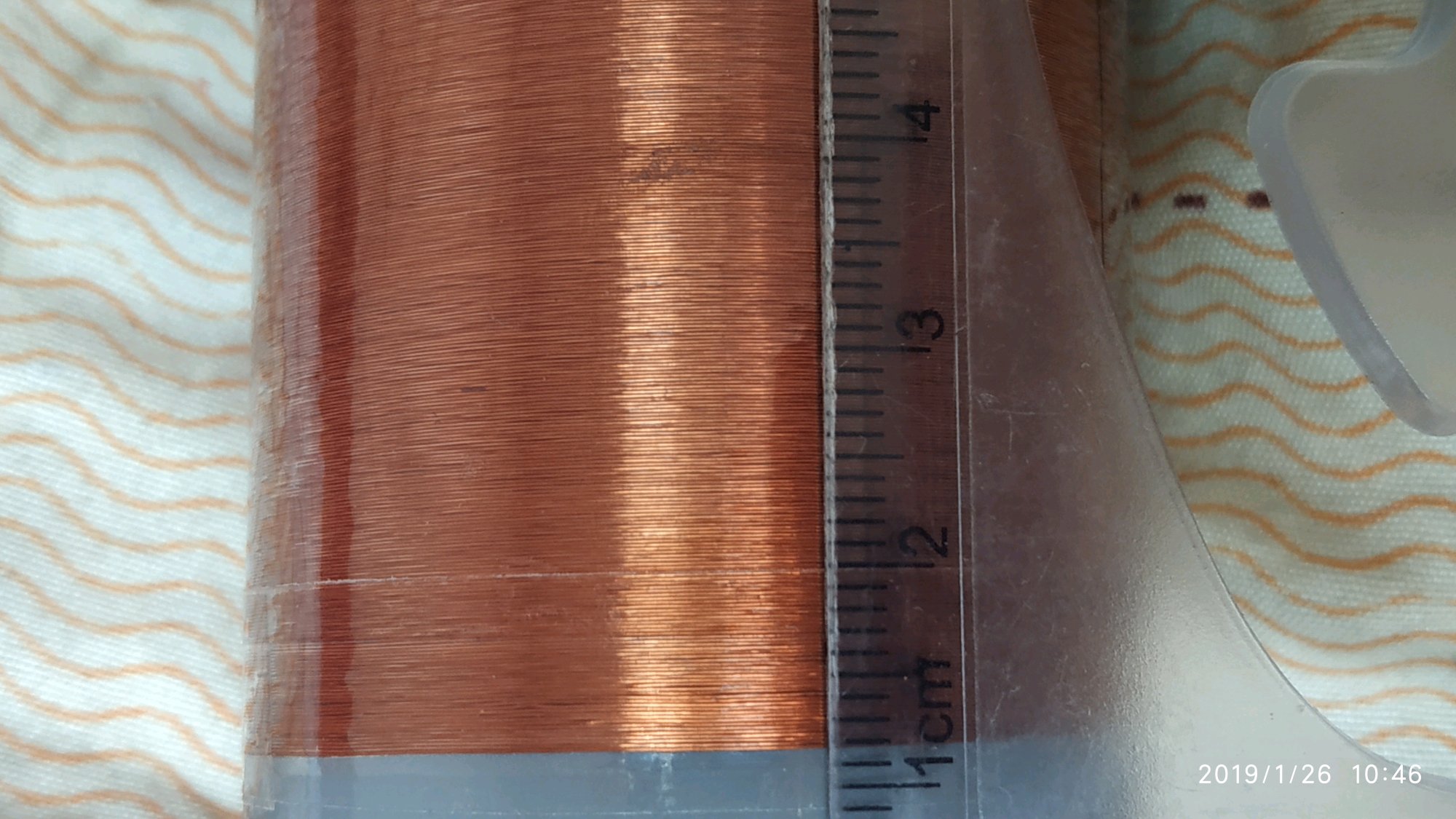

忘说第二个项的励瓷器线圈匝数和线径怎么测量了，就是用个尺子和手机相机放大数的，如下图，数出1厘米或0.5厘米有多少匝，然一除

5、电弧打火机，就是单管自激推一个高频高压变压器

6、等离子球，高频高压电接到冲有稀有气体的玻璃泡里，我按照第一张图的视频的方法试过了，没有成功，节能灯电子镇流器推高压包（涉及市电，比较危险），可以拉弧，但并不能是白炽灯像视频中那样喷弧，后来我又试了zvs和单管自激推高压包，都不能使白炽灯喷弧，最后想通了，高压包输出的是半波直流高压（高压包自带一个高压整流二极管），等离子球要交流高压，只有交流才能通过寄生电容使高压包的次级构成回路，手上没有不自带整流的高压包，没办法做，以后有机会做一个

支持

楼主nb

又有大佬来了 吧地位-1

8n60做zvs，炸死你。。。。。。。

管子热不
