大佬们，这个东西怎么分型呀？
proe吧
全部回复
仅看楼主
level 4
222泰迪熊 楼主
2019年01月31日 09点01分 1
level 4
222泰迪熊 楼主
盖楼盖楼，各位大佬，求帮忙
2019年01月31日 09点01分 2
level 4
222泰迪熊 楼主
这是模[无效] https://pan.baidu.com/s/13hJMpZERupjBSdh8XyRQVA
2019年01月31日 09点01分 3
level 12
米麒麟😈
简单
2019年01月31日 14点01分 5
222泰迪熊
大佬能教教我吗？
2019年02月11日 06点02分
米麒麟😈
@222泰迪熊 楼下大神教你了
2019年02月11日 08点02分
222泰迪熊
@米麒麟😈 我还有些操作不太会，楼下大神不方便上传，你方便不？我不会作斜顶
2019年02月12日 06点02分
level 11
京东动力♬
复制内壳面，廷伸再补四角处，作斜顶(只作了一处)，分模。
分模只是模具设计一方面，关键是考虑工艺，结构合理性，比如，你的模型是否考虑了拔模，内倒扣用斜顶是否能顶出。
2019年01月31日 15点01分 6
222泰迪熊
多谢大佬，我刚学这个，很多都不太懂，我去试试看，谢谢了！
2019年02月01日 03点02分
level 11
京东动力♬

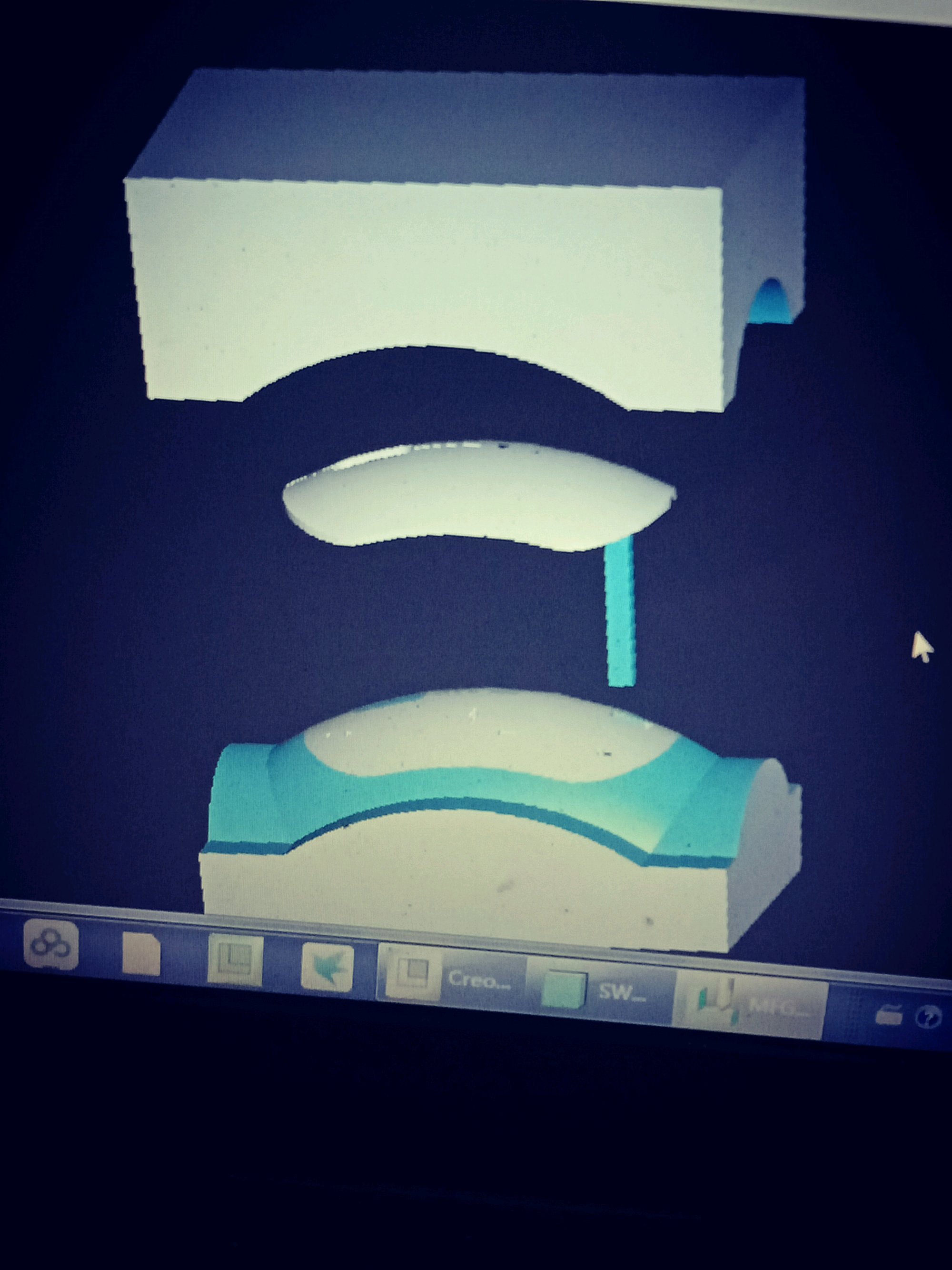

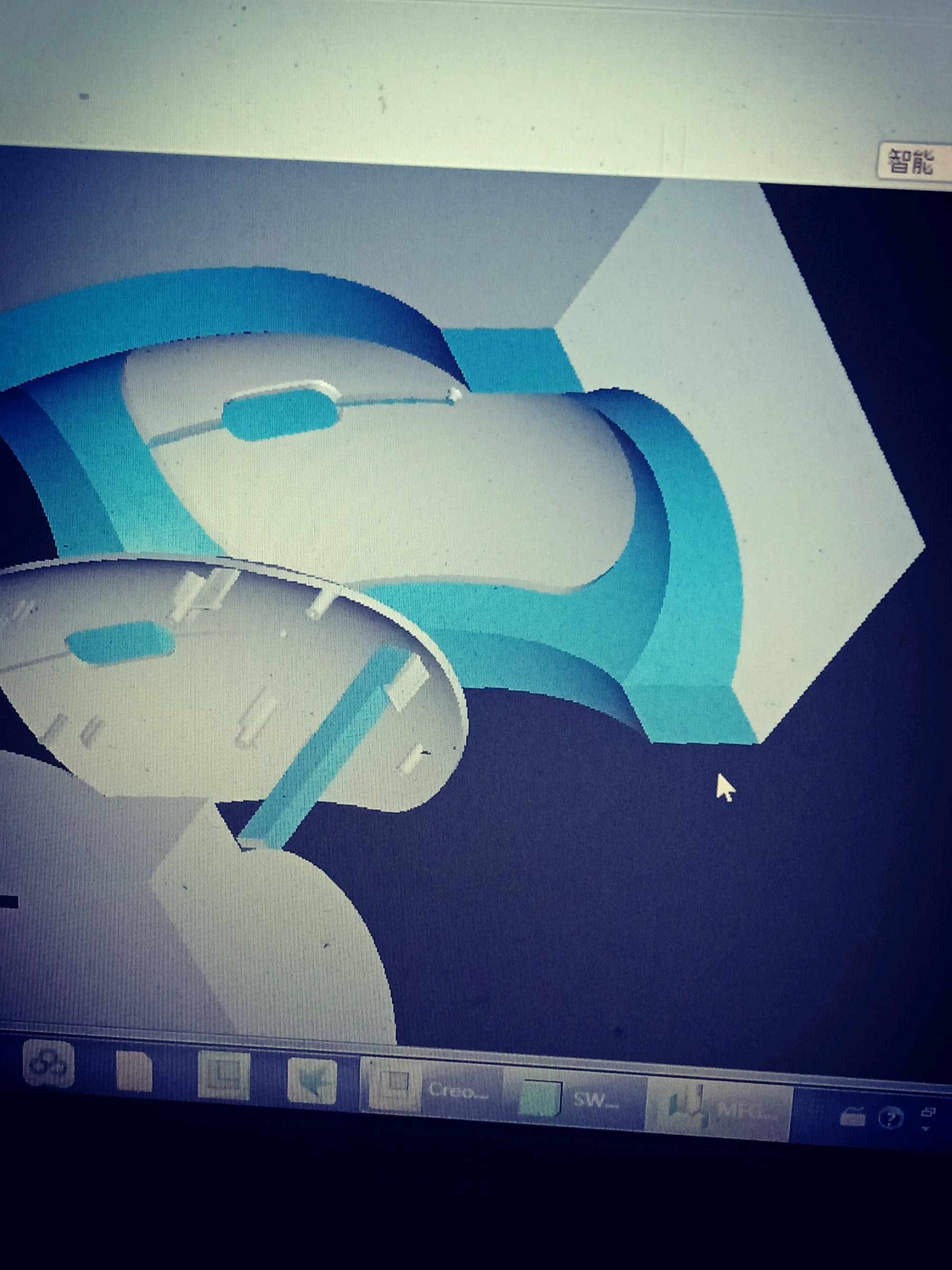

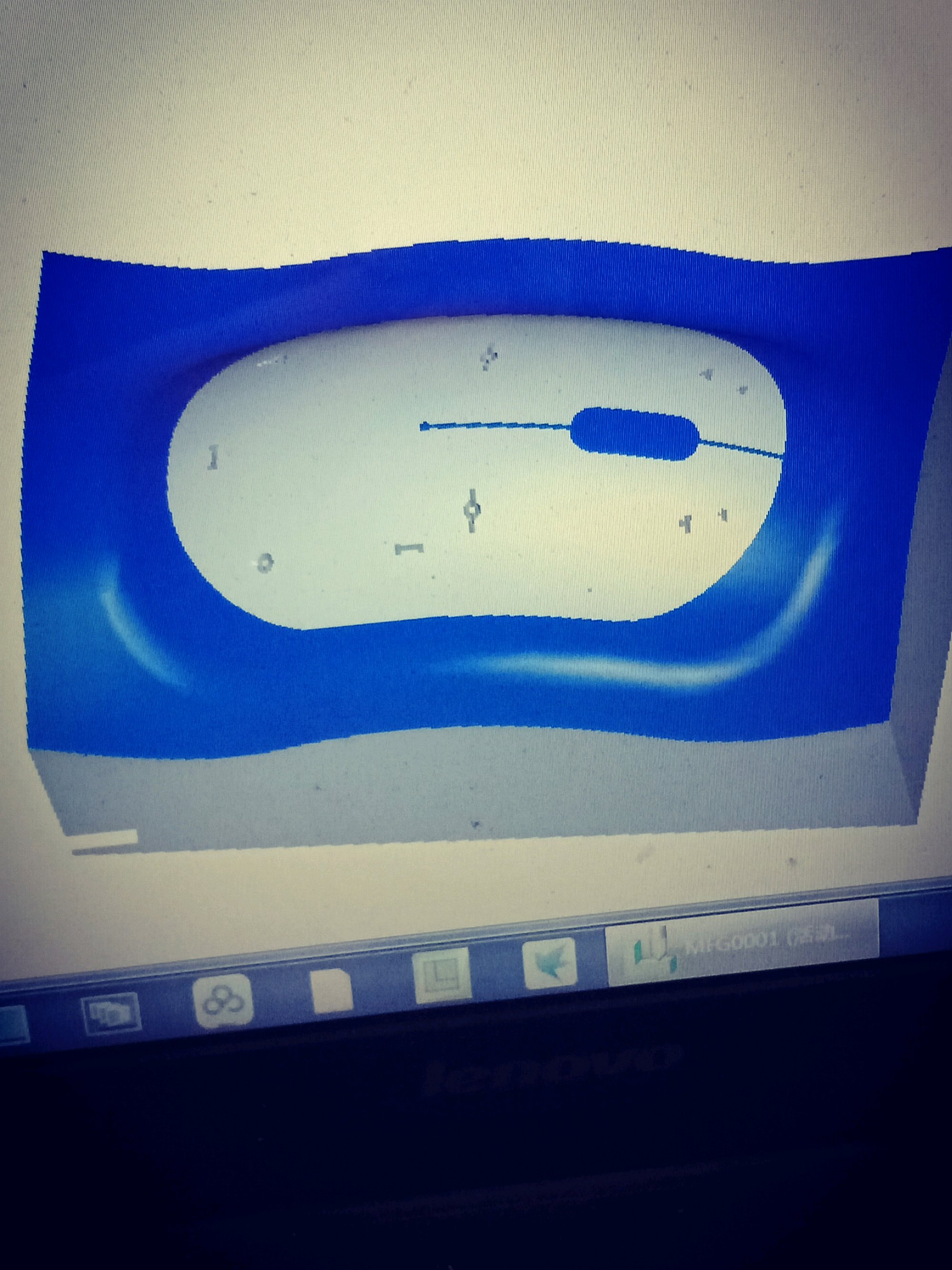

要多了解专业知识和工程经验，如图一这种分型面照样分模，但加工，配模就困难了，因此，软件只是提供这样个工具(可能经常听说ug分模历害，其实重点不是软件，proe照样可分模高难度模型)，如图二，三，四，这种分型面顺滑，加工及配模顺利。
2019年02月01日 04点02分 7
222泰迪熊
我对软件还不是很熟悉，刚上手，建模建的也很笨，大佬介不介意给我个你分出来模的链接，我学习一下那个内倒扣的地方，斜顶怎么弄之类的。非常感谢。
2019年02月01日 08点02分
京东动力♬
无权限，没办法上传，那个斜顶就是做个拉伸面组，用它去分割后模
2019年02月01日 08点02分
222泰迪熊
你传到百度云，给我个链接嘛，谢谢了，我好菜，弄得脑壳疼。我把复制下底面和补四个角是在模具制造里做还是在零件里做？
2019年02月01日 09点02分
京东动力♬
我用公司电脑画的，上传不了，只有放假回去用家里电脑画过
2019年02月01日 10点02分
level 11
京东动力♬
”复制下底面和补四个角”可直接在零件环境中做
2019年02月01日 10点02分 8
222泰迪熊
好的，我自己先试试，谢谢你！
2019年02月01日 10点02分
222泰迪熊
我的那个孔不封闭，怎么把它补上呀
2019年02月01日 11点02分
level 11
京东动力♬

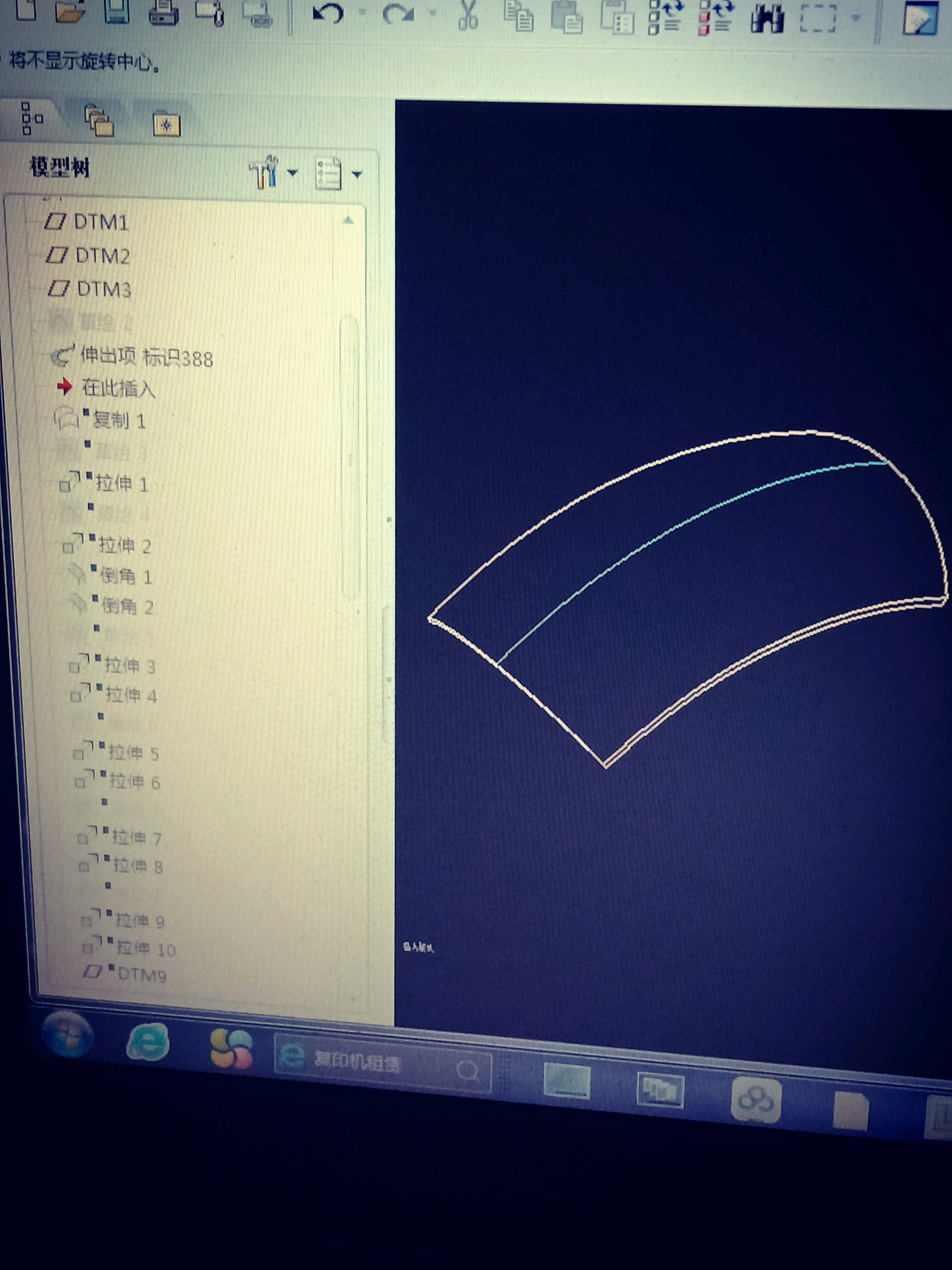

把指针拉到图一，复制面如图二，就不存在补孔了，再延伸，补四角，再把指针拉到最后，然后把零件放入模具组件中。
2019年02月01日 11点02分 10
level 11
京东动力♬
提个个人建议，如果该模型只用来练习没什么，如果用于生产，请仔细检该零件，前面我也说了，要考虑拔模及内扣是否能出模，具体细节就不是软件范畴了，如专业学习过，应该能知道问题所在，我这也不具体展开了，这里只是分享proe分模操作。
2019年02月01日 11点02分 11
222泰迪熊
嗯嗯，这个是我的课程设计。谢谢你百忙之中还教我那么多[玫瑰]新年快乐！阖家幸福！
2019年02月01日 12点02分
京东动力♬
[真棒]，谢谢！
2019年02月01日 15点02分
222泰迪熊
@京东动力♬ 我能加你QQ或者微信吗？我的QQ是441087016
2019年02月12日 07点02分
222泰迪熊
@京东动力♬ 大佬，有空你能画一个给我看看吗？
2019年02月28日 04点02分
