〔慢更〕diy一个12V转5V电源
zvs吧
全部回复
仅看楼主
level 12
天心正运 楼主
不知道能不能成功
2019年01月24日 03点01分 1
level 12
天心正运 楼主

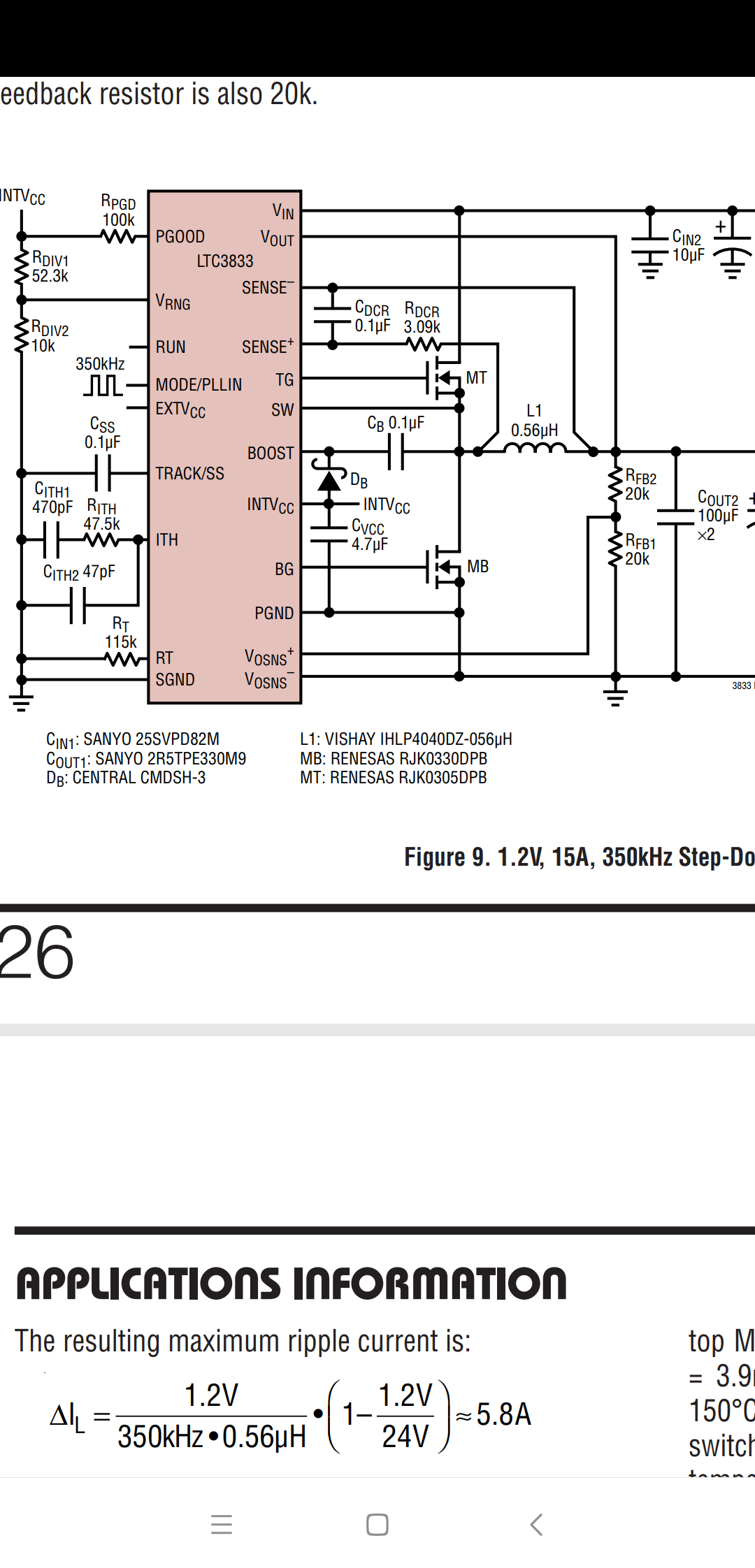

点supply design，写了数据之后点search parts，找到一个比较常见的3833
2019年01月24日 03点01分 2
level 12
天心正运 楼主
双击红色那个(start ltpowerCAD design tool)，系统自动帮计算好参数，当然也可以点蓝色的修改，一般修改完不出现红色或者黄色警告就行了
2019年01月24日 03点01分 3
level 11
GFXJ℃
电路图清晰度严重差评[喷][心碎]
2019年01月24日 03点01分 4
天心正运
我发原图，它给我压缩了[汗]
2019年01月24日 03点01分
level 12
天心正运 楼主
输出电压与输入电压无关，只和两个电阻比值有关，输出5V，电阻比值约为7.33-7.35。
2019年01月24日 03点01分 5
Aan贝2
全英文看不懂[汗]
2019年02月10日 13点02分
天心正运
@Aan贝2 记单词，或者小米8自带翻译软件可以看得懂
2019年02月10日 15点02分
Aan贝2
好吧 一个级别的 我也是用s8相机翻译的 能不用就不用英语的
2019年02月10日 17点02分
level 12
天心正运 楼主
驱动半成品，增加驱动能力加了个mic4423(背面有个thailand,应该是真的)，康铜丝还没到，做不了取样。
2019年01月24日 03点01分 6
level 10
那股气
直插差评[滑稽]
2019年01月24日 05点01分 7
天心正运
主ic是贴片的，其实7812比3833好，不买7812的原因是太贵，而且qfn32封装的没风枪不懂焊
2019年01月24日 05点01分
来自普里皮亚季
@天心正运 7812太贵是什么情况。。。
2019年01月24日 05点01分
天心正运
@来自普里皮亚季 70多元一个多括扑驱动，不敢买
2019年01月24日 05点01分
那股气
7812还行，不过转接板不好搞吧
2019年01月24日 06点01分
level 11
GFXJ℃
图片怎么是灰白的[疑问]
2019年01月24日 05点01分 8
天心正运
乱点就灰了，现在拍的图是彩色的
2019年01月24日 05点01分
level 13
来自普里皮亚季
好贴帮顶
话说半桥驱动可以加442x[疑问]
2019年01月24日 05点01分 9
天心正运
4423双路驱动，这个只是个Buck,从亚德诺半导体下载的文档中说了把续流二极管用一个MOS代替了
2019年01月24日 05点01分
来自普里皮亚季
@天心正运 高端的那个mos不能用442x驱动吧
2019年01月24日 07点01分
天心正运
@来自普里皮亚季 好像可以吧，当个缓冲器用
2019年01月24日 07点01分
来自普里皮亚季
@天心正运 要悬浮驱动吧，mos的s是悬浮着的
2019年01月24日 07点01分
level 12
天心正运 楼主
Buck部分，仿真是英飞凌的低压大电流MOS，没有那种用两个国产75260代替，有点丑
2019年01月24日 06点01分 10
level 12
天心正运 楼主
这是反馈环路增益(loop gain)和效率，不一定按照图来做，蓝色的可以修改参数，不出现警告就行了，带宽按照虞龙版主说的设置成1/4开关频率就行了。
2019年01月24日 06点01分 11
level 12
天心正运 楼主
点击红色那个export to ltspice,出现仿真结果，输出基本接近5V，也可以在ltspiceIV的example的jigs找3833的原理图来仿真。。。。今晚康铜丝到，应该能做取样。
2019年01月24日 06点01分 13
level 12
天心正运 楼主
@来自普里皮亚季 这样接4423驱动应该可以
2019年01月24日 07点01分 15
level 11
圣衍天行◆
好东西[滑稽]
2019年01月24日 08点01分 16
天心正运
[你懂的][你懂的]
2019年01月24日 08点01分
圣衍天行◆
@天心正运 [滑稽][滑稽][滑稽]接着更
2019年01月24日 08点01分
天心正运
@圣衍天行◆ 等康铜丝，现在更不了
2019年01月24日 08点01分
level 13
来自普里皮亚季
15A[惊讶]凌特的片子果然牛逼
2019年01月24日 12点01分 19
天心正运
仿真过这个ic,15安效率94％，30安效率91％，100安输出效率76％
2019年01月24日 12点01分
