做的是一个锥形电机的分析，一直是这两个问题反复出现，一个又一个地改，这两个问题无法处理。
1，source setup is incorrect.please make sure the sum of currents in each full winding must be zero in the both stationary moving region,respectively.the full winding is complete physical winding without being reduced by master/slave and symmetry boundary.
2，error in mesh mapping on band.
困扰一周要疯了，真心求助各位大佬

楼主解决第一个问题了吗，同求

同求。。以前仿三维从来没遇到过

请问您的问题1解决了吗？若是解决了，求解决方法，非常感谢！

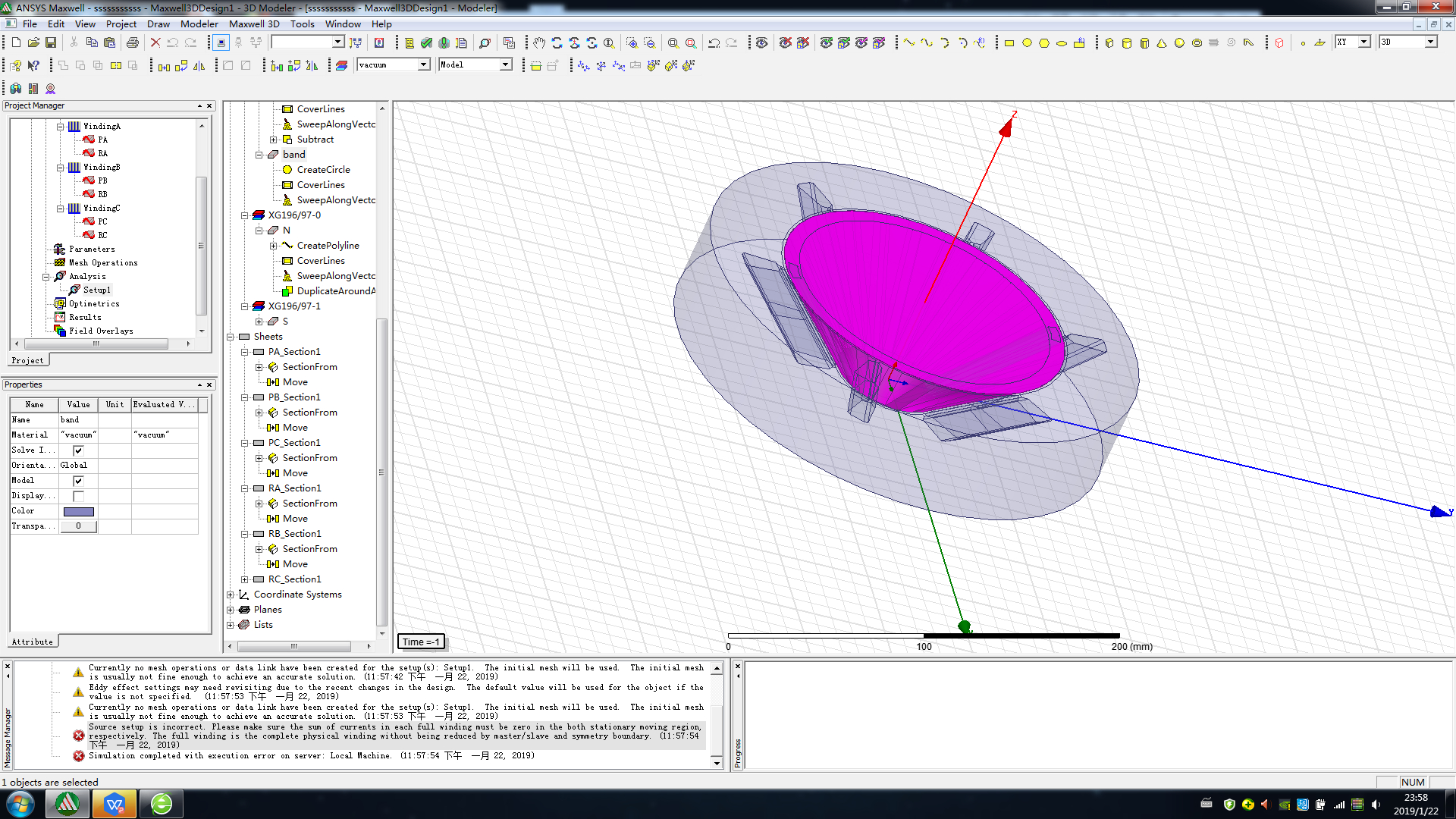

我目前也遇到了这个问题，报错如截图，虽然只是提示激励源设置不正确，但从报错的说明来看应该是计算1/6模型时master/slaver边界和激励源的综合问题，毕竟我用完整的模型，在同样的激励源下是可以计算的。这个问题的根源我暂时也没有能够找出，但这里为大家提供一种变通的做法可以消除这个报错进而可以达到计算的目的。首先对应你的电机模型，在RMxprt模块中进行参数化建模，这个模型最好和你自己修改的模型整体一致，包括槽数、线圈什么的。其次，在RMxprt模块中进行计算，并利用软件生成maxwell 3D模型。最后，在生成的maxwell 3D模型中再导入你自己的模型，并把软件生成的模型部分删掉，重新添加激励源后你就会发现可以计算了，但是会有警告提示，如截图，从这个截图可以发现应该是我们自己建模时lapCoil没有设置好，但这个设置本身如何修改我也还没摸清楚，只知道在Draw/Uer Defined Primitives/RMxprt中有Lapcoil，但这个毕竟是建模用的，对于我们用其它三维软件建模不一定有用，若有大神知道如何设置Lapcoil还请能够指导一下。以上只是一个变通的做法，如果你的计算资源足够，当然可以直接用完整模型进行计算，是不会报激励源那个错误的。

再追加一条：目前基本可以确定问题主要出现在网格划分上。猜测可能是因为网格划分的不好导致运动部件与静止部件的导线网格有重叠。在用RMxprt模块直接导入maxwell中时，会发现网格划分中对铜导线进行了surfapprox1的网格划分操作，直接运行导入的maxwell 3D模型是可以计算的。但在将自动网格部分删除，自行通过inside length进行网格划分，会发现计算会报source setup is incorrect的错误。但假如只删除其它部件的网格划分，不删除导线的网格划分，会发现计算依然可以进行。

想问一下大佬这种锥形电机是怎么画的啊？求解，画不出来

如果是在计算两个接触物体的涡流损耗时，会出现上面的错误，此时可以将两个接触的模型留有一定的空隙，然后在计算涡流损耗，此时就不会报错，并且计算结果准确。

这个问题我也遇到了，我设置主从边界的时候出的错误，这个位置得修改一下

我也遇到了这个问题，只有在添加集夫深度剖分时才会报错

1、永磁体不能挨着，相邻永磁体留有一点空间；
2、电流面在两端要有入有出，或者电流面放在导体中间只需要入

我是3D仿真永磁同步遇到的第一个报错，发现在Excitations里，把set eddy effect里的永磁体取消就解决了，缺点就是求解不了永磁体涡流损耗。报错原因也很奇怪，我永磁体画的应该没问题，和铁心之间留了间隙，不知道为什么报错。

建立band模型时把分块数设置的较高一点就好了，内圆外圆都要设置。
