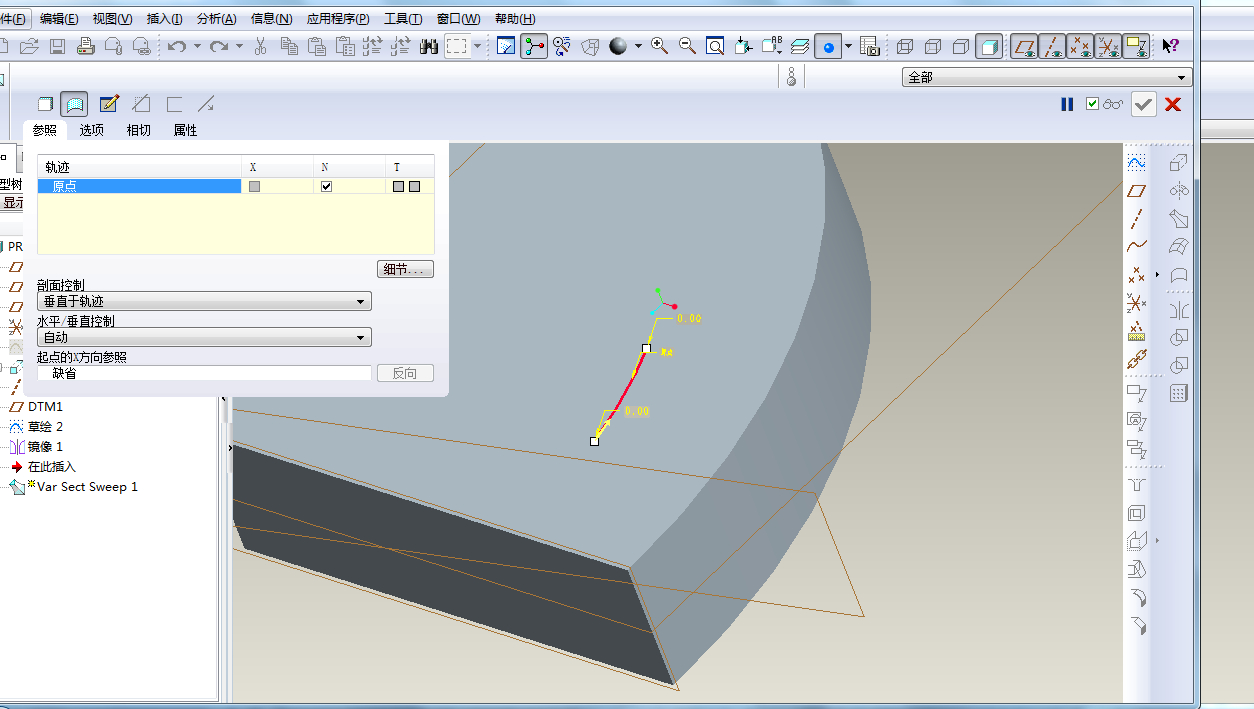

前三张图是已经完成的模型树，第四张自己画的时候无从下手

实在想不出，又画了条线

分明是⚙️

把自己想画的东西跟截图的顺序捋清楚。没明白你表达的意思。

齿轮吗

齿轮有插件 莫再画了

今天这个课程，对学习过机电专业，机械设备及其自动化专业，机电一体化专业等等机械相关专业的人来说，尤其重要。
机械制图就是一门工程语言。是这个产业链上相关人员的统一交流语言。从项目运行的角度来看，不管是立项前的调研，还是立项过程，项目执行过程，项目验收过程，项目运行过程，项目维护过程，甚至项目报废过程这个全生命周期来讲，所有的环节都需要各个不同的职业的人来进行交流，其中的事务流还是比较复杂的。这其中每个环节，都离不开图纸，只是表达的粒度的粗细不同。可能在立项前的调研中，所谓的图纸就是手绘的几个长，宽，高，尺寸可能也就是个位数字。越到项目执行过程中，其中牵扯的工程师层面关注的图纸，数量上少则几张，多则几百张的都有，尺寸可能成千上万；可能有的专注五金，有的专注塑胶，有的关注压铸，有的关注吹塑，有的关注机加工。有的关注工艺实现，中间所有的工程师都需要相互协助，相互理解。这就出现了在很多时候，有件事情，必须邀请很多的工程师来集中讨论一个问题。一个人是说不清楚的。说的清楚的都是粒度比较粗的。
机械制图归根接地的说，就是2个方面，一个是画图，一个是读图。不管是哪一方。都需要精通机械制图，为自己在工作中和别人顺利沟通打下一个坚持的基础，否则很容易给别人留下一个不好的印象。
笔者碰到了很多这样的工程师，说起来滔滔不绝，真正拿到一个简单的图纸，让他讲一讲，让他指导工艺人员，他讲的话语漏洞标出，有的甚至不能联系实际图纸。
要学好机械制图，其中最重要的部分就是1：投影法和三视图的形成 2：组合体三视图的画法；
学好机械制图，检验的方法是：拿到一个立体图，可以手工在纸上画出三视图；拿到一个三视图，可以在纸上画出轴测图；有的人说，现在不都是autocad画图了，现在都是电脑时代了，没错！但是你在纸上能不能画出，背后是你对机械制图的理解。如果你画不出，证明你脑子里根本没有立体概念。就是上了电脑，也是没用的。你把autocad用的再熟练，不会机械制图。终归是没有用的。
南大盛联贾工撰写，转载请注明出处。。。
