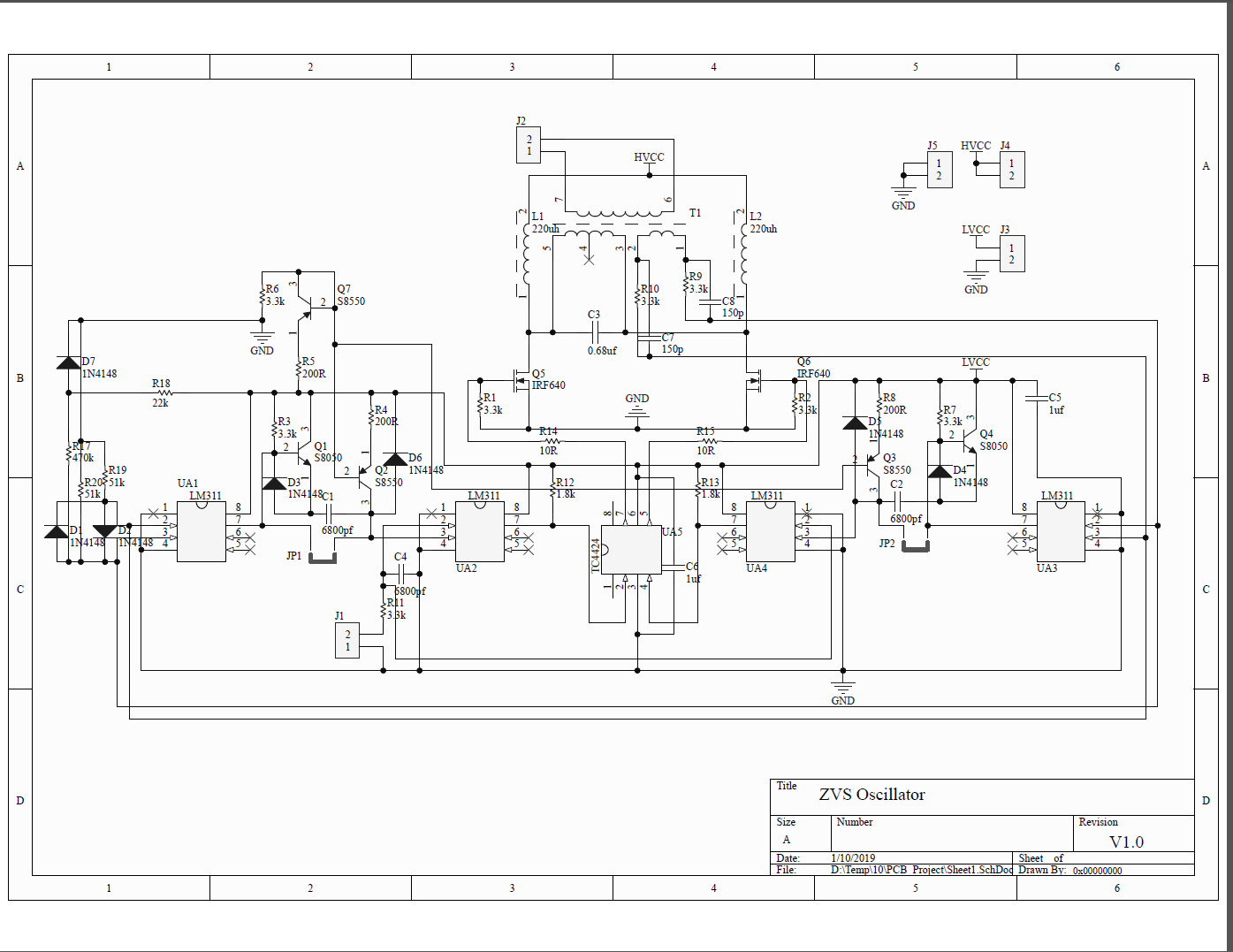

研究了电磁炉的同步振荡电路的过零检测和PWM调功原理，才会想出之前的那个改进ZVS电路，对，原理确实不是很新奇，算是很成熟的套路了，当时现在的ZVS吧还有不少人抱着经典电路不放，一直在复制，从未有所改变，甚至为了大功率产生了并管邪教，管子并的越来越多。所以我才建议大家换一种方式折腾，然后却被说是炒作，而且我看见某人并的管太多建议他试试我这个办法他跟我说我喷他。算啦，有些**的言论根部不必去反驳，以免降低智商。
对，我承 认这方法原理并不新奇，也未必是最优化方案，但是几乎鲜有人尝试，所以搞搞也有些许意义，至少了解下PCB的设计流程也挺好，蛮新鲜的。请被袁老喂饱的键盘侠少跟我杠，恕不奉陪！

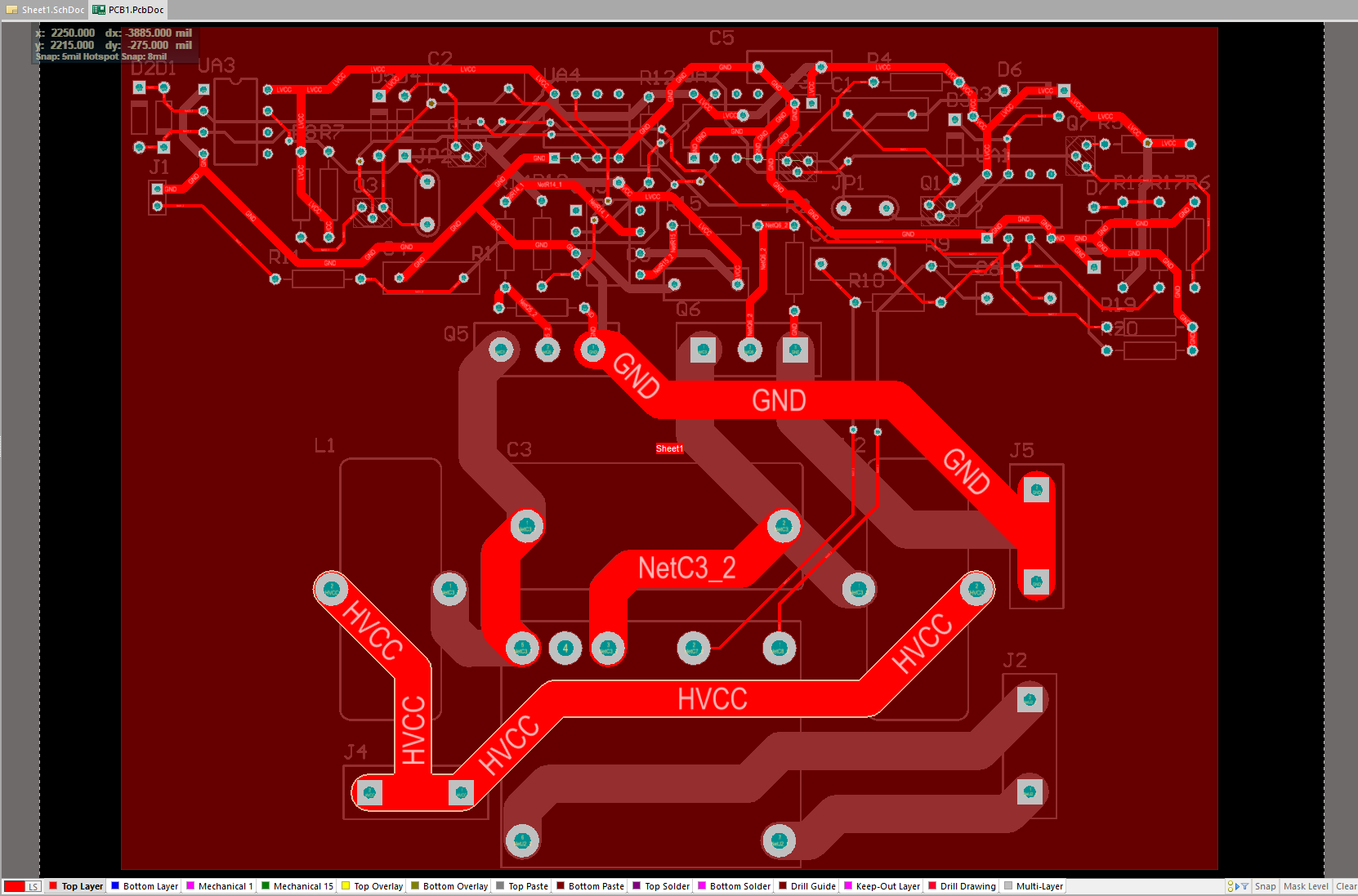

期待出套件，另外，画的pcb空间利用率有点低啊

pcb上的mos管，gds确定接对了？

其实模拟电路的频率跟踪根本不是我的最终目的好吧，你真以为我会止步于某些小儿科的东西然后拿来炫耀？我最终想实现数控ZVS好吧，我找到很多数字锁相环的资料还有频率相位跟踪的算法之类东西，希望能够用STM32来做这件事，其实用CPLD或者FPGA更好。

那最终还是玩全桥式逆变咯？不管你的控制如何去实现，决定潜力的是功率逆变部分~

单面板的效果。

还在想谐振下怎么改变次级输出电压，如果改占空比就不能zvs了，改频率也不能谐振了，楼主有想法吗？我想做一个可调电压开关电源

其实推挽谐振的潜力也就这样了，不能调占空比（否则就不zvs了）。可以试试半桥llc，移相全桥之类的

呃，有个问题，电磁炉有过零检测？好像没有吧，我分析得是rc延时到零的时候导通而已，不是检测。

进展如何了？

期待你的进展啊，可调功的ZVS 非常爽。

插眼
