拍了一个视频，不知道怎么上传
看到了“纸板侠，出击！”，“MIT TUI一个小应用，大佬们帮我分析一下如何实现的。”两个帖子，感觉最好用弯曲传感器，但是那玩意太贵，就是个玩而已，就发一个帖子，自制“弯曲传感器”（Flex Sensor），几乎量成本，尽情的玩吧。
先上图片

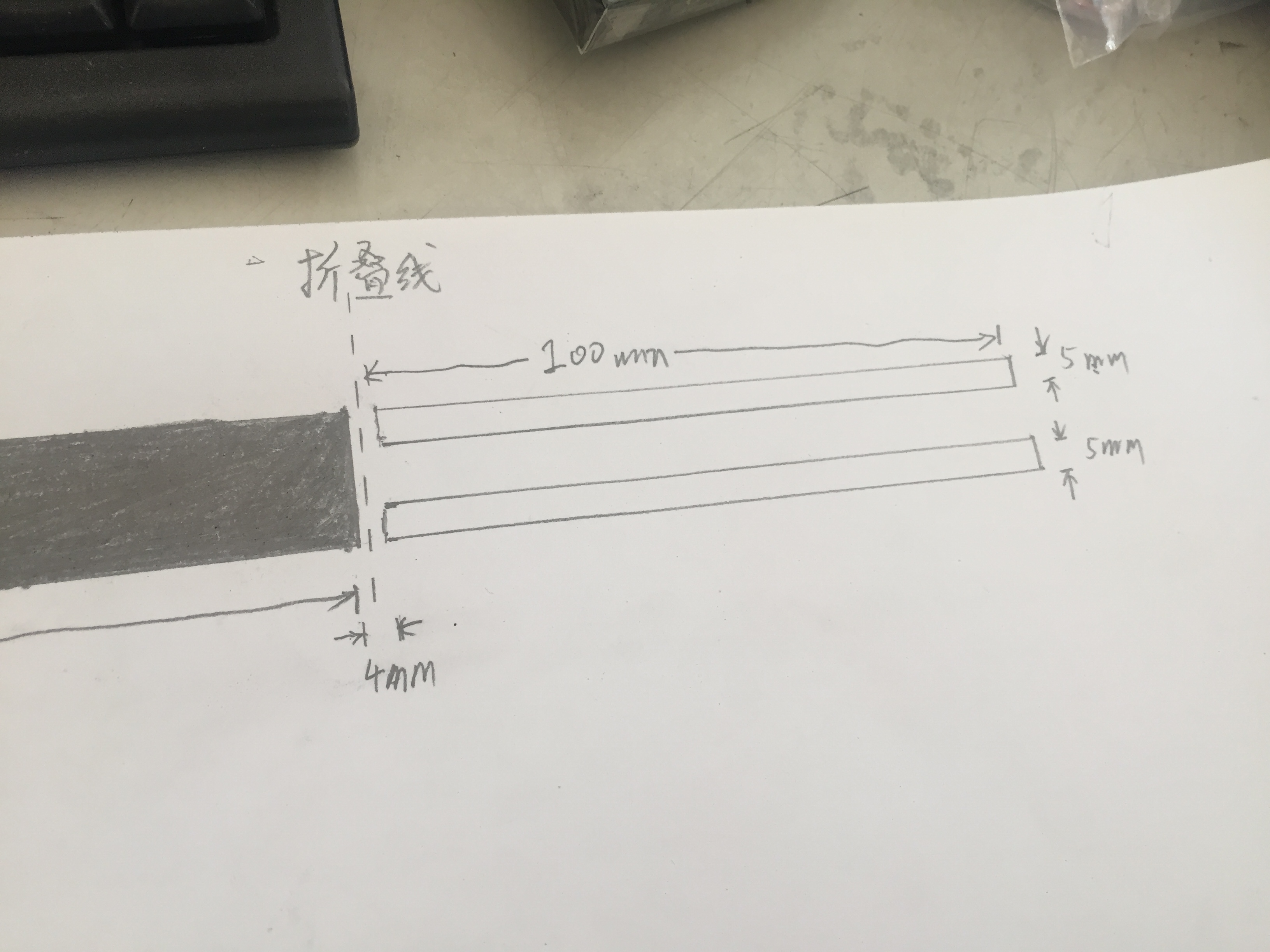

白纸画出以上图片
涂黑，请注意“必须使用铅笔”，“铅笔”，“铅笔”，重要的说三遍

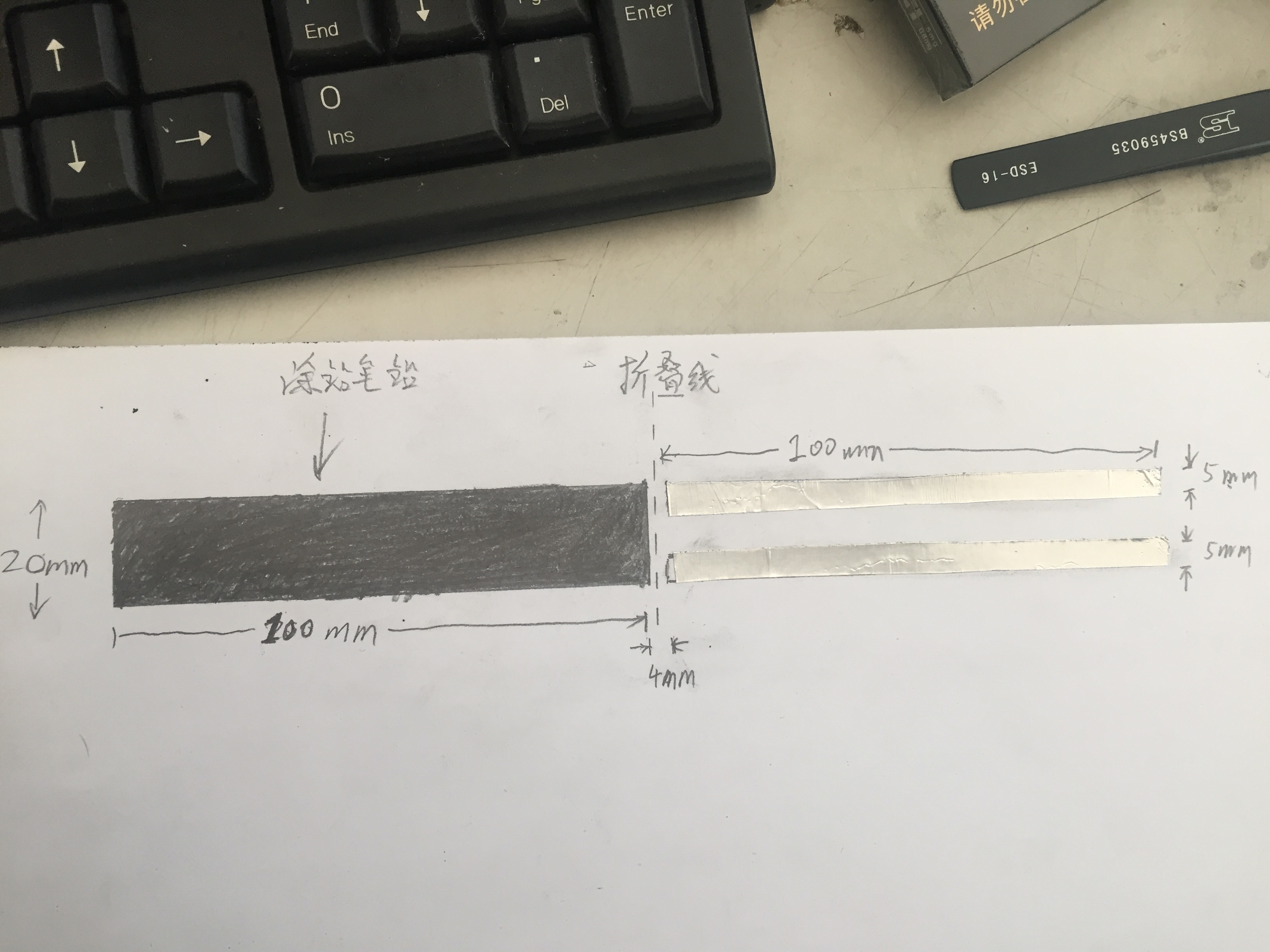

右侧不涂，在框内贴“锡纸胶带”
锡纸胶带，很便宜
剪出两条，贴在框内
第一步就是以上部分
粘贴导线，开始第二步，专业的词应该叫做“封装”
粘贴好导线
剪下来，然后沿着折叠线，折叠

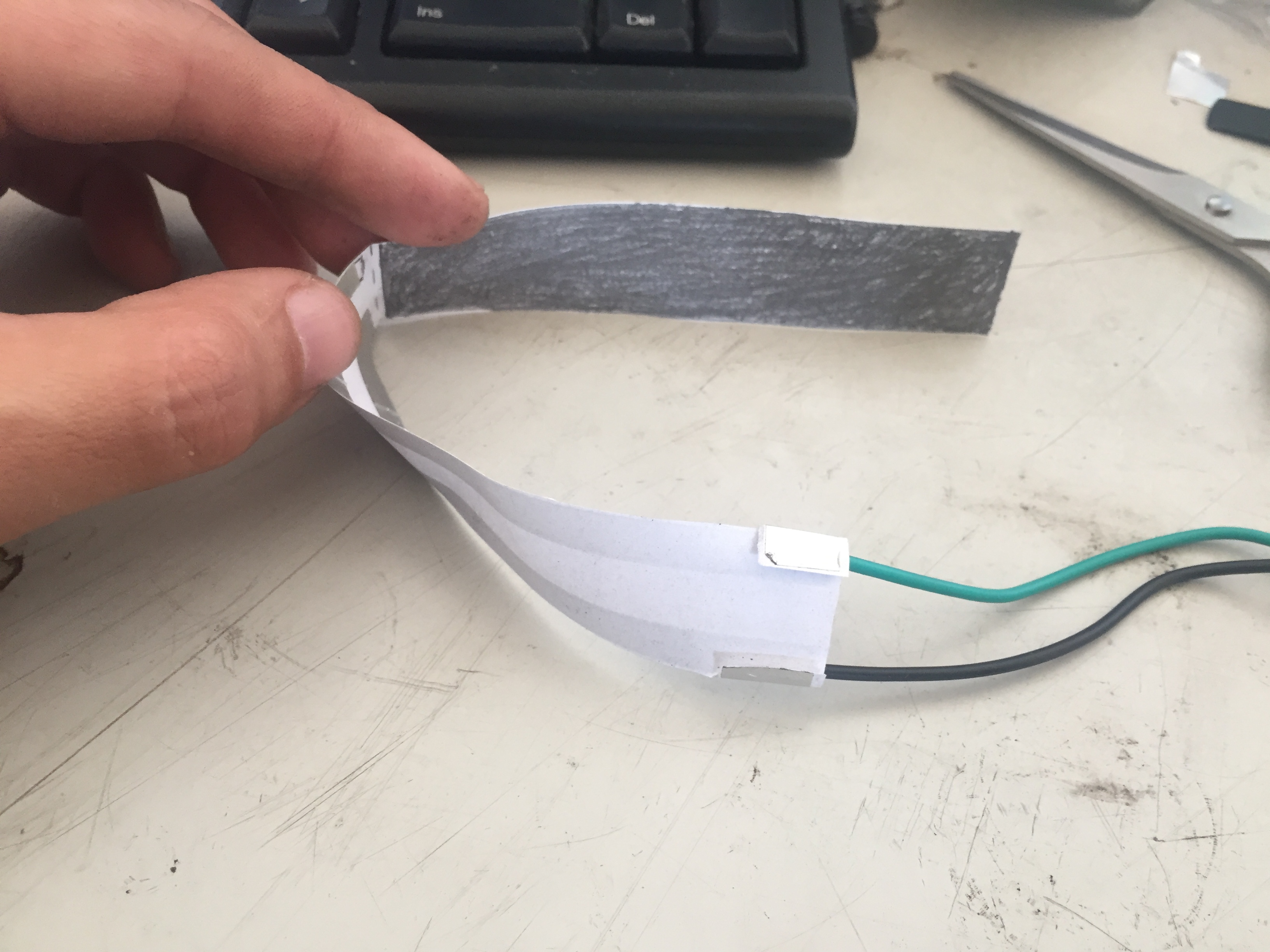

折叠后的样子
折叠后的细节，多出来的两个耳朵就反向折叠一下

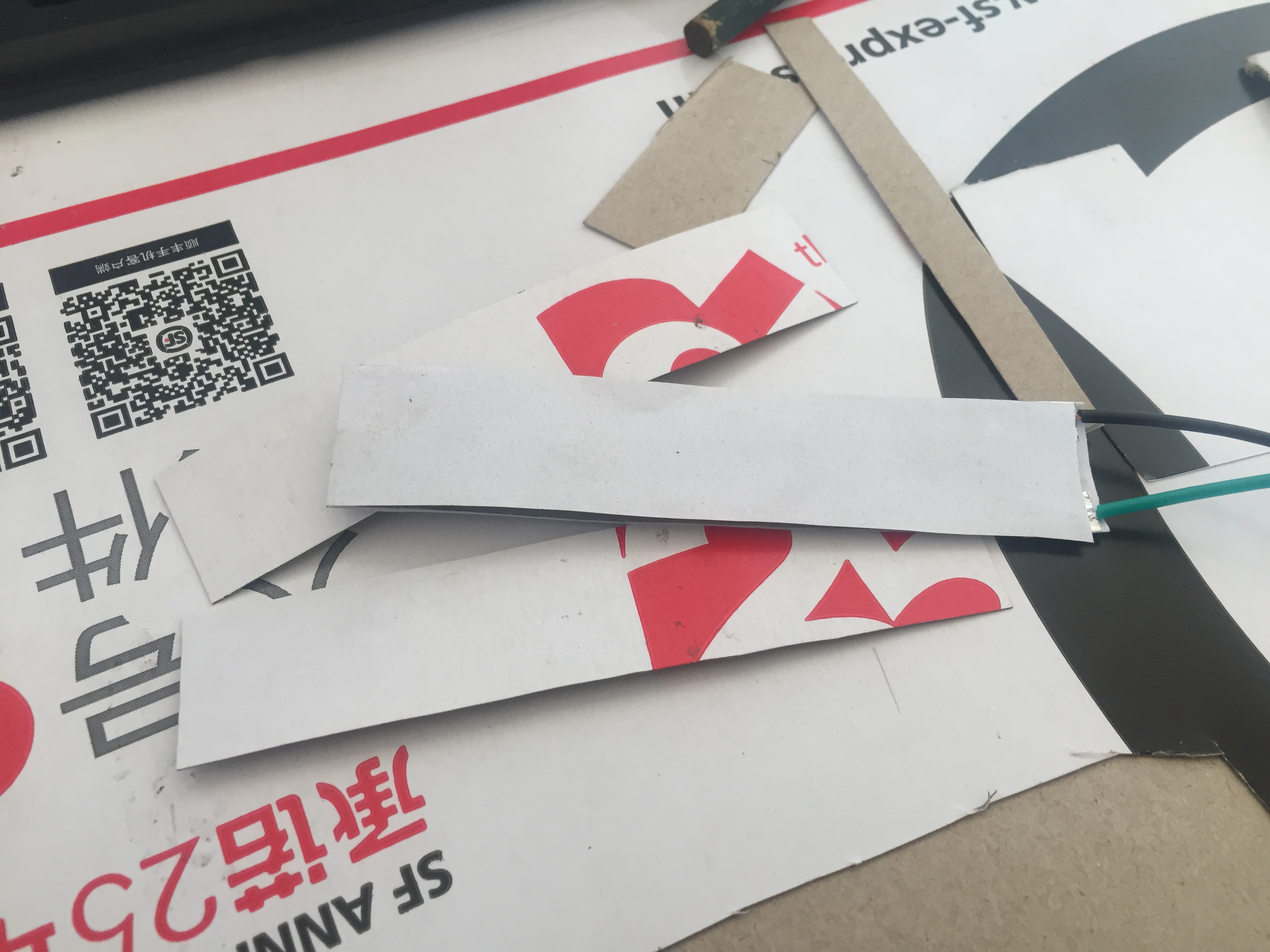

用硬纸板剪2个纸片，比折叠后的略大一点（边沿大1mm）

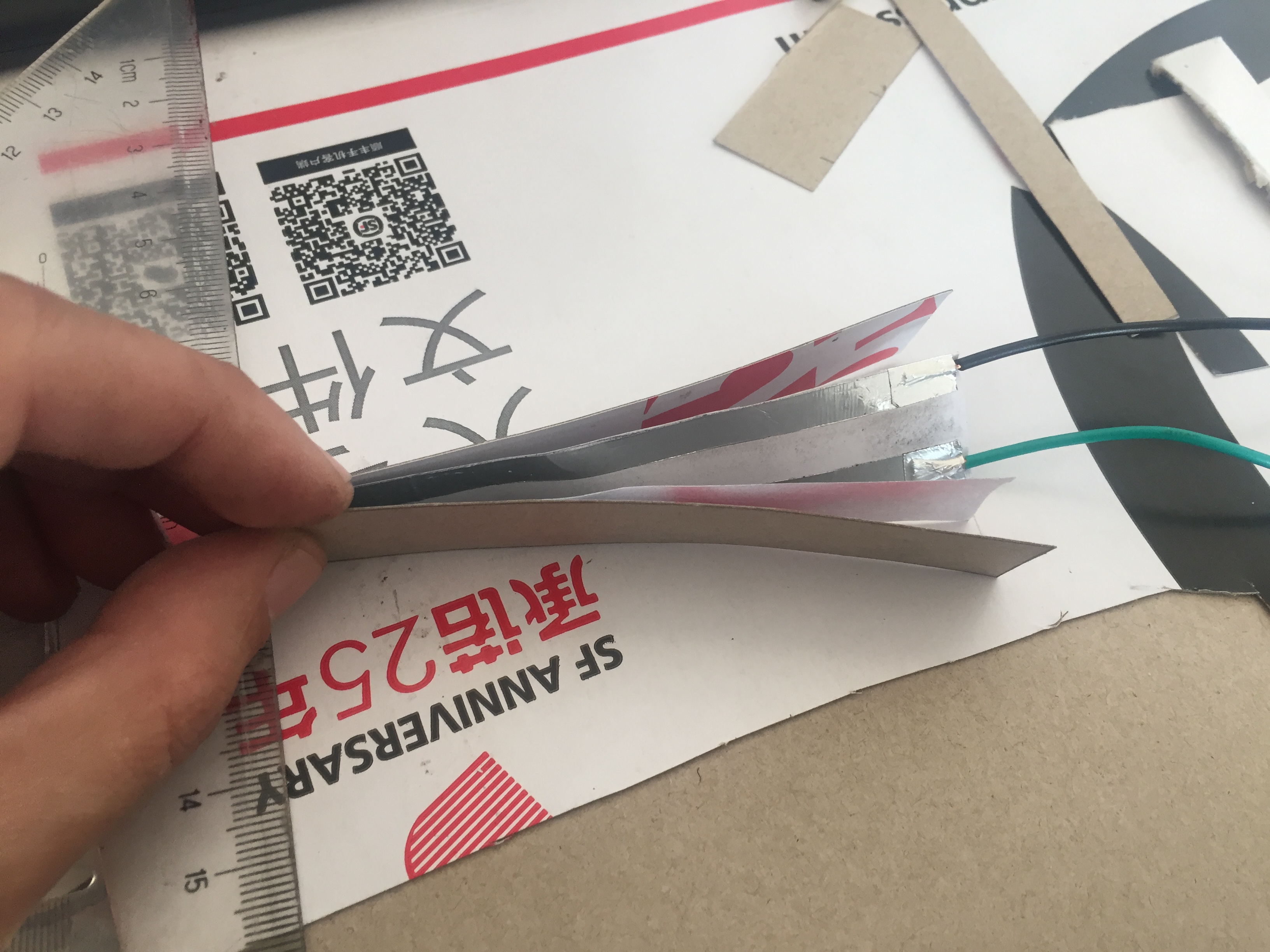

对其，准备好胶带（什么胶带都可以）
使用胶带进行缠绕，我缠绕了3层，可以视情况自己定

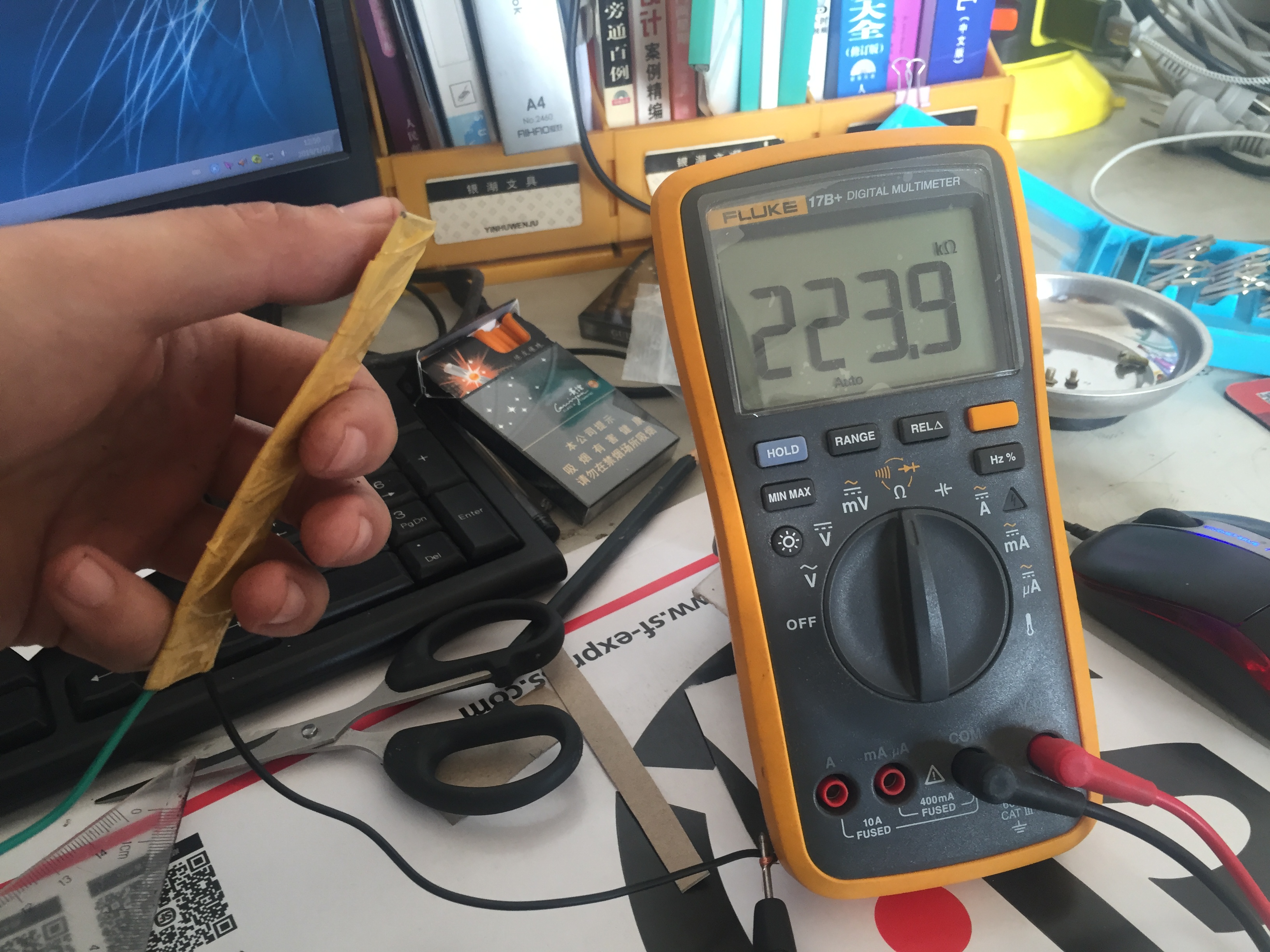

用万用表测电阻，这个电阻和一会需要配合的电阻阻值有关，上图为我的实测值

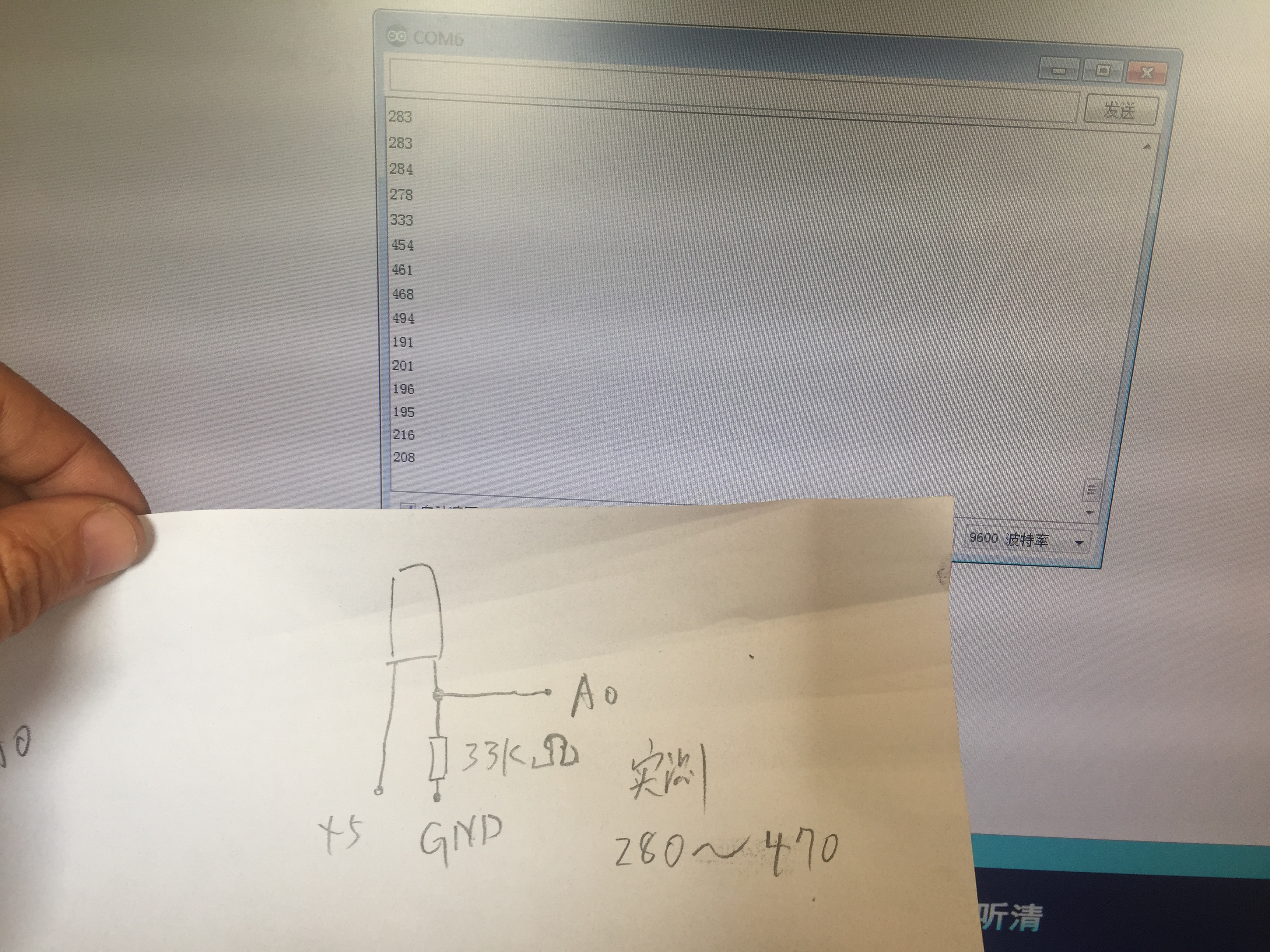

弯曲以后的电阻值，所以我配合一个33K欧姆的电阻（只是大概啊）一起使用，下图有电路图
电路接线如图，上电，用模拟量通讯，实测响应值入电脑串口显示
然后加入舵机，联合测试，程序如下：
#include <Servo.h>
Servo myservo;
int potpin=0;
int pos = 0;
int val=0;
void setup() {
myservo.attach(9);
}
void loop() {
val=analogRead(potpin);
pos=(val-200)/2;
myservo.write(pos);
delay(15);
}
//备注：pos=(val-200)/2;是指实测的280~470，不能减出负值，所以减200，然后除以2是470-200=270,270除以2的值小于180度，我这都是大约，只是演示可以控制而已，这些参数应按实际情况修改。
我拍了一个玩的视频，不知道为啥还得审核，等审核通过了再上传吧。
2019年01月10日 06点01分
1
看到了“纸板侠，出击！”，“MIT TUI一个小应用，大佬们帮我分析一下如何实现的。”两个帖子，感觉最好用弯曲传感器，但是那玩意太贵，就是个玩而已，就发一个帖子，自制“弯曲传感器”（Flex Sensor），几乎量成本，尽情的玩吧。
先上图片
白纸画出以上图片涂黑，请注意“必须使用铅笔”，“铅笔”，“铅笔”，重要的说三遍右侧不涂，在框内贴“锡纸胶带”锡纸胶带，很便宜剪出两条，贴在框内第一步就是以上部分粘贴导线，开始第二步，专业的词应该叫做“封装”粘贴好导线剪下来，然后沿着折叠线，折叠折叠后的样子折叠后的细节，多出来的两个耳朵就反向折叠一下用硬纸板剪2个纸片，比折叠后的略大一点（边沿大1mm）对其，准备好胶带（什么胶带都可以）使用胶带进行缠绕，我缠绕了3层，可以视情况自己定用万用表测电阻，这个电阻和一会需要配合的电阻阻值有关，上图为我的实测值弯曲以后的电阻值，所以我配合一个33K欧姆的电阻（只是大概啊）一起使用，下图有电路图电路接线如图，上电，用模拟量通讯，实测响应值入电脑串口显示然后加入舵机，联合测试，程序如下：
#include <Servo.h>
Servo myservo;
int potpin=0;
int pos = 0;
int val=0;
void setup() {
myservo.attach(9);
}
void loop() {
val=analogRead(potpin);
pos=(val-200)/2;
myservo.write(pos);
delay(15);
}
//备注：pos=(val-200)/2;是指实测的280~470，不能减出负值，所以减200，然后除以2是470-200=270,270除以2的值小于180度，我这都是大约，只是演示可以控制而已，这些参数应按实际情况修改。
我拍了一个玩的视频，不知道为啥还得审核，等审核通过了再上传吧。
