每月一水·做个小小的boost升压器
zvs吧
全部回复
仅看楼主
level 11
GFXJ℃ 楼主
估计得到下个星期才能做完。我是按捺不住来水贴的[滑稽]
2019年01月03日 11点01分 1
level 11
GFXJ℃ 楼主
焊好了[滑稽]不要吐槽三极管飞线和零欧电阻堆叠了[喷]是当时发现没空才飞的[捂嘴笑]
2019年01月03日 11点01分 2
level 11
GFXJ℃ 楼主
飞线特写[滑稽][阴险]
2019年01月03日 11点01分 3
level 11
GFXJ℃ 楼主
觉得电感线径太小，于是乎换磁环[滑稽]
2019年01月03日 11点01分 4
我叫欧阳鑫
0.33欧姆不应该用康铜吗[乖]水泥电阻温飘大，想功（fa）率（re）上去这个电阻可以换小[滑稽]
2019年01月04日 04点01分
GFXJ℃
额[黑线]我已经买了这个了，就用上吧[滑稽]再说线都已经埋在锡里了，不好拆[小乖]
2019年01月04日 04点01分
level 11
贴吧用户_763K5K8
继电器机械boost才好玩[滑稽]
2019年01月03日 11点01分 5
GFXJ℃
然而我没有继电器[喷]
2019年01月03日 12点01分
level 11
GFXJ℃ 楼主

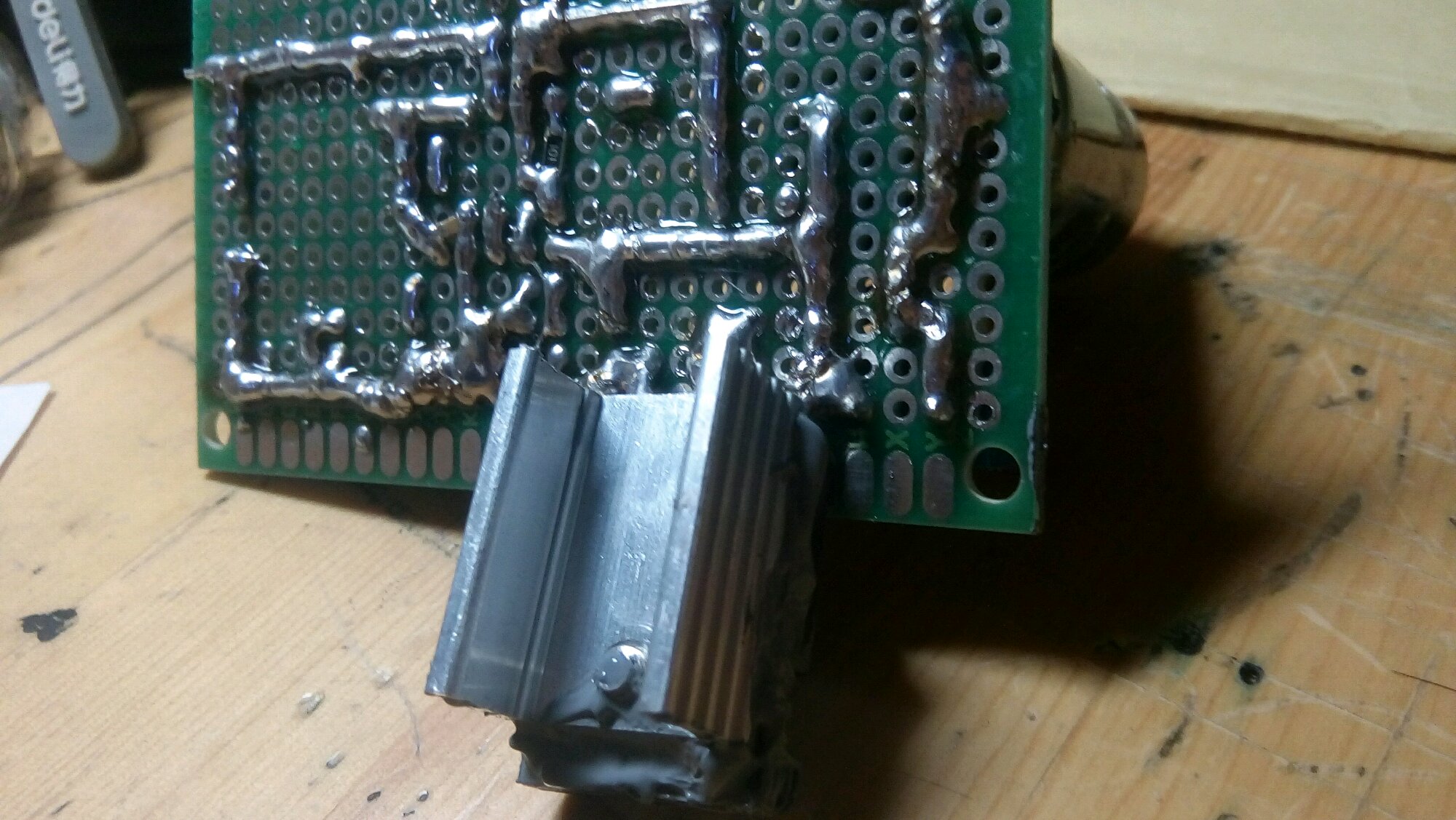

反面[滑稽]
2019年01月03日 11点01分 6
level 11
GFXJ℃ 楼主
反面居然无意间弄出一个“1”[笑眼]
2019年01月03日 12点01分 7
level 11
GFXJ℃ 楼主

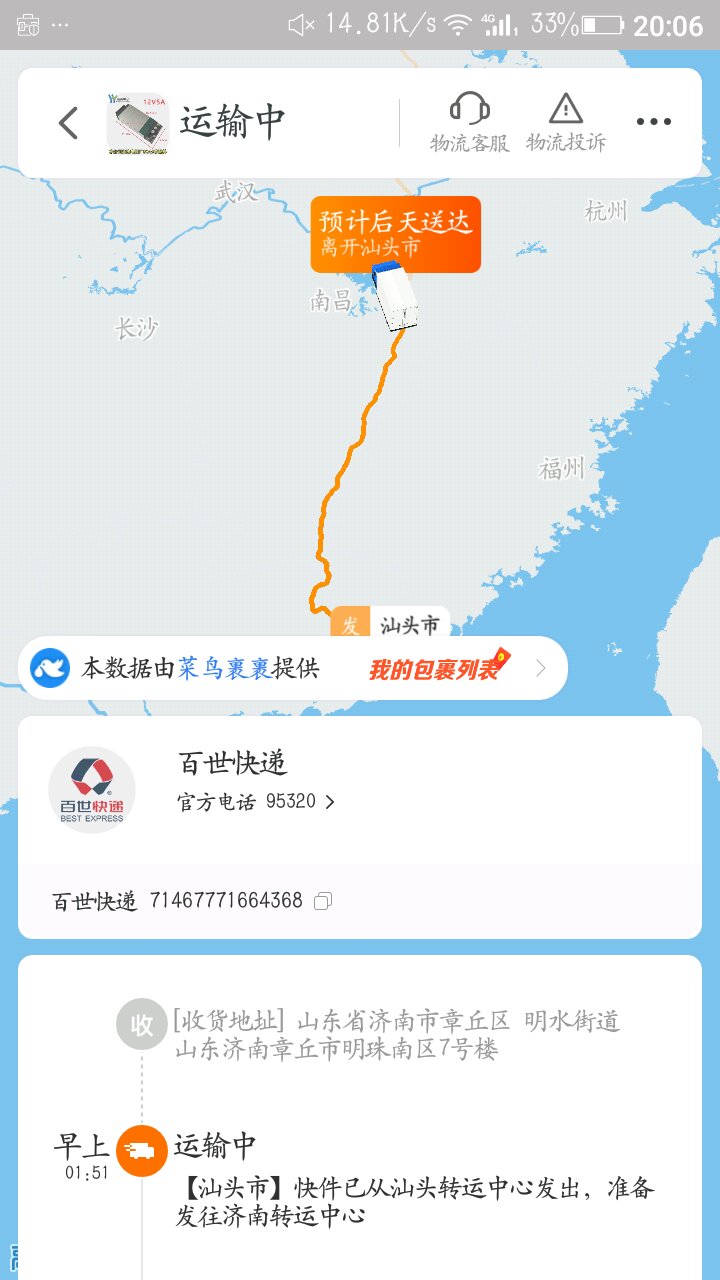

接下来就是等电源了[阴险]
2019年01月03日 12点01分 8
level 14
世界级🌚可爱
疑似34063[滑稽]
2019年01月03日 13点01分 9
GFXJ℃
猜对了[滑稽][滑稽][滑稽][滑稽][滑稽]
2019年01月04日 04点01分
level 11
GFXJ℃ 楼主

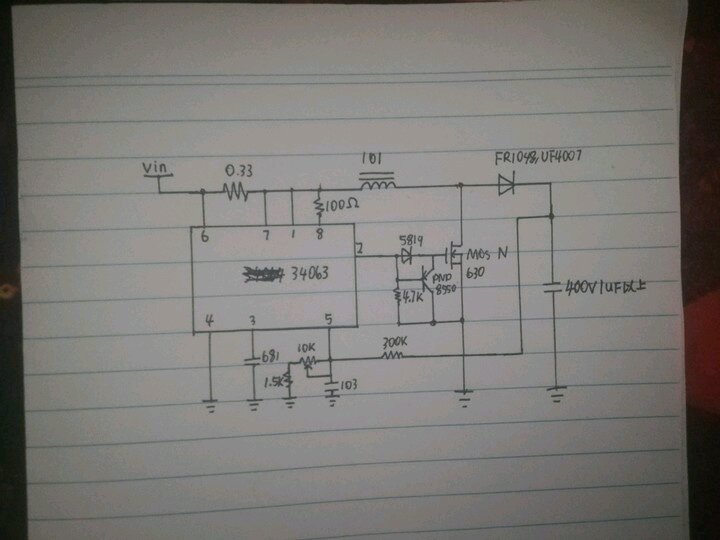

电路图[滑稽]
发现mos是假的，于是换成gr165p 600v15a[不高兴]
没有1.5k和300k电阻[狂汗]1.5k用1k串470欧替代
300k用3个100k串联
2019年01月04日 04点01分 10
GFXJ℃
其余原件都在图上 电路图是从宅吧盗来的[滑稽]
2019年01月04日 04点01分
黑布鞋蓝袜子
能升到几V?
2019年01月04日 05点01分
GFXJ℃
@黑布鞋蓝袜子 我也不知道[狂汗]但200v一定行
2019年01月04日 08点01分
黑布鞋蓝袜子
@GFXJ℃ 多少w
2019年01月04日 15点01分
level 11
GFXJ℃ 楼主

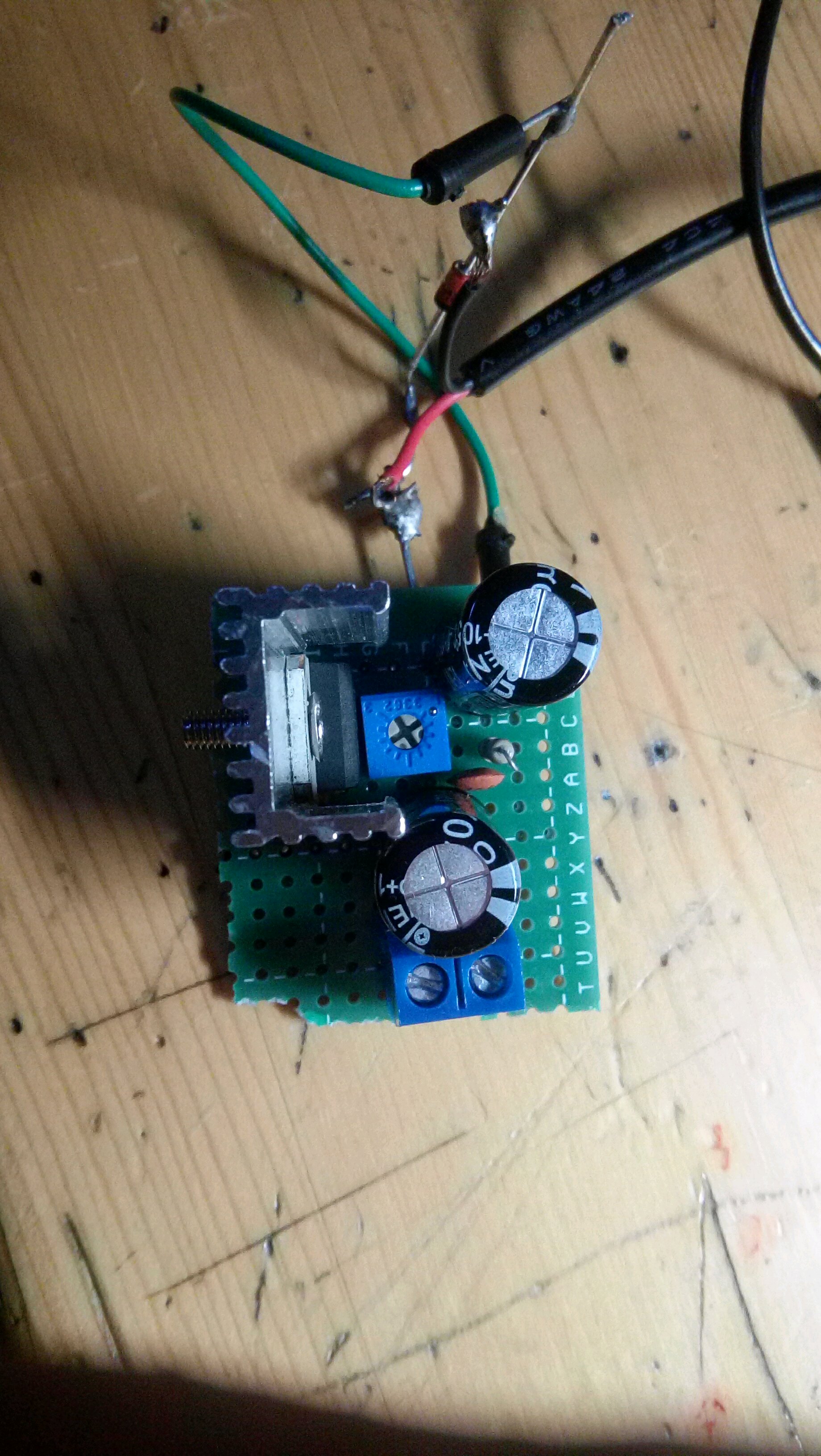

既然快递没来就做个降压模块[滑稽]
2019年01月04日 09点01分 11
level 11
GFXJ℃ 楼主
有木有认识这个的[笑眼]
2019年01月04日 09点01分 12
M77的夜空
辉光管还行
2019年01月04日 10点01分
亮仔♋♋
显示数字的辉光电子管
2019年01月05日 02点01分
level 14
世界级🌚可爱
34063没有下拉能力
2019年01月04日 11点01分 14
GFXJ℃
里面有啊[疑问]
2019年01月04日 11点01分
level 11
GFXJ℃ 楼主
@世界级🌚可爱
2019年01月04日 11点01分 15
GFXJ℃
这是原贴
2019年01月04日 11点01分
世界级🌚可爱
@GFXJ℃ 当初我做的时候34063直接推75结果就是管子滚烫
2019年01月05日 01点01分
GFXJ℃
我的管子温热
2019年01月05日 02点01分
level 11
GFXJ℃ 楼主
时再等不住了，于是随便找一电源上去了[你懂的]
2019年01月04日 12点01分 16
