求助，右边的怎么画，用相切端建弧约束嘛
proe吧
全部回复
仅看楼主
level 13
烨💢宆 楼主

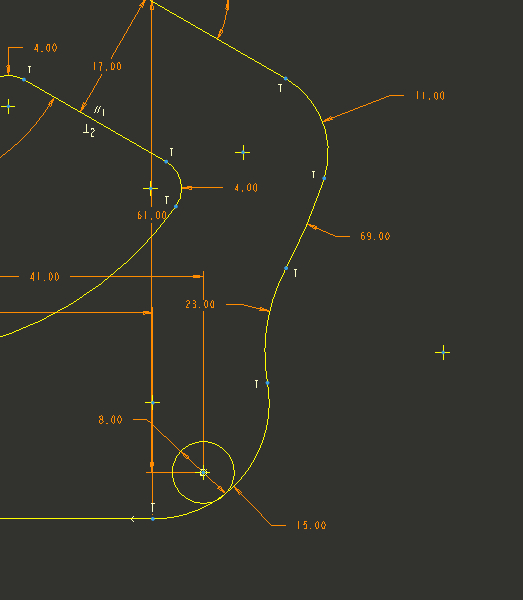

求助，右边的怎么画，用相切端建弧约束嘛
2018年12月30日 06点12分 1
level 7
CAD技术支持网
肯定是相切啊。这什么垃圾书，半径不标注R。
2018年12月30日 08点12分 2
烨💢宆

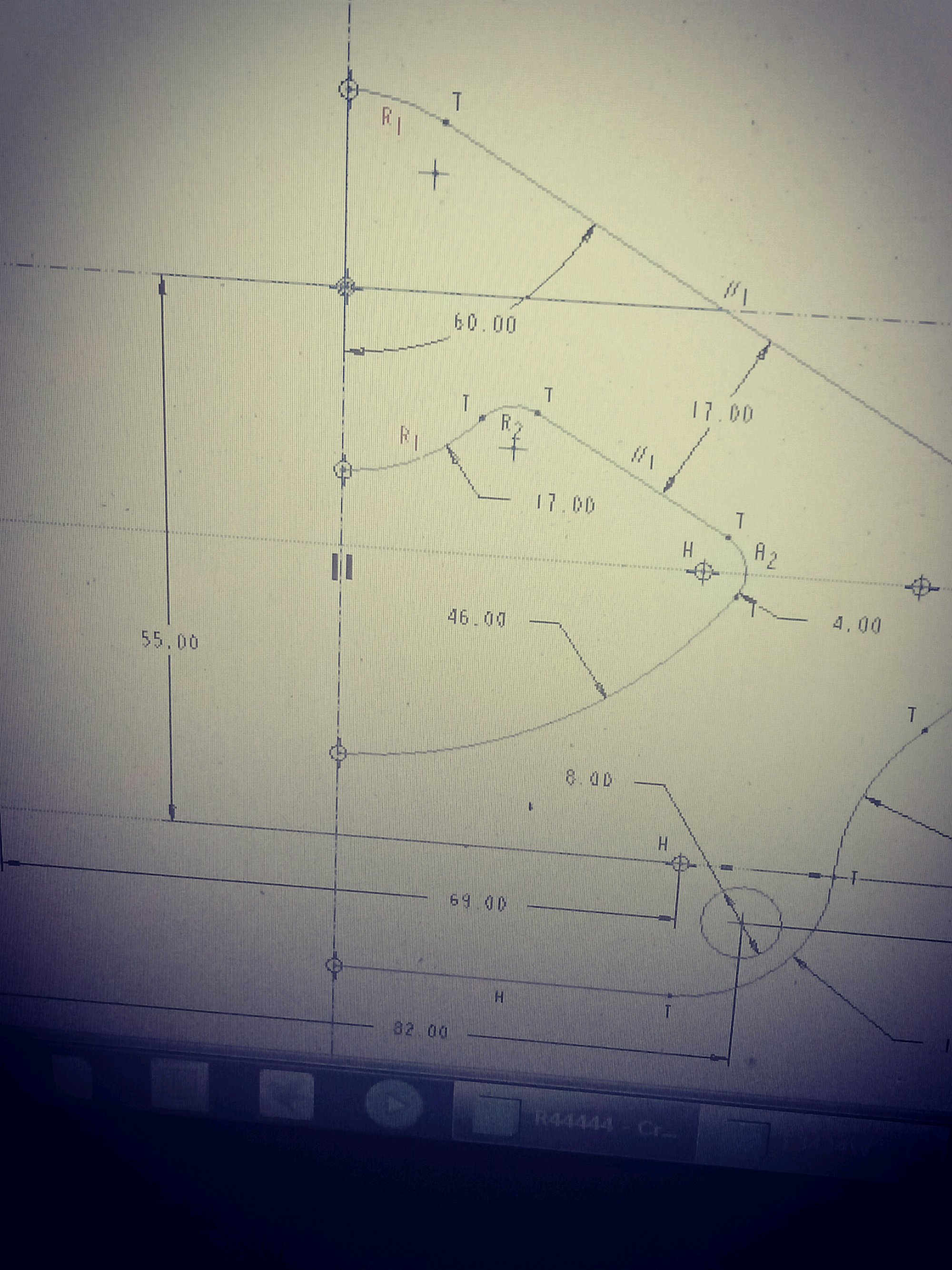

林清安的零件基础入门[狂汗]，哪里相切
2018年12月30日 08点12分
level 8
mott007
r15应该是和69的那条线段相切，圆心不是和小圆一样的
2018年12月30日 09点12分 3
烨💢宆
已经相切了，圆心和小圆不一样的，我画的穿过小圆了
2018年12月30日 09点12分
level 11
京东动力♬
没有少尺寸，只是该书把几何约束符号关掉了（符号太多，影响观看效果），同样，我也关掉了。
2018年12月30日 11点12分 4
烨💢宆
就是这个，大佬怎么画的[小乖]
2018年12月30日 11点12分
level 11
京东动力♬
比如，顶部圆弧半径尺寸R17，就是有圆弧半径相等约束，其它的自己多动手试试，要尝试不同的几何约束，达到尺寸与图中一样。
2018年12月30日 11点12分 5
烨💢宆
谢谢
2018年12月30日 12点12分
level 8
mott007
我试着画了一下，你要确认下R15和小圆的圆心就能画出来
2018年12月30日 11点12分 6
烨💢宆
谢谢
2018年12月30日 12点12分
