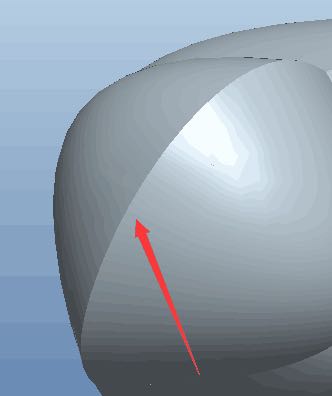

pro5.0边界混合后,镜像曲面间过渡不圆滑问题怎么解决？
2018年12月29日 02点12分 1
level 5
☞客官不可以☜
混合曲面的时候要注意曲面边的控制，如相切、垂直等。一般像你这种我都是把中间的切除一部分，然后再补过渡曲面使两边相切。
2018年12月29日 02点12分 2
level 8
姝小小1
做曲面的时候选择垂直于后面要镜像的参照基准面
2018年12月29日 03点12分 3
一口吃掉冰箱😁
好的，谢谢
2018年12月29日 05点12分
level 8
mott007
边界线约束为法向垂直于镜像面
2018年12月29日 07点12分 4
