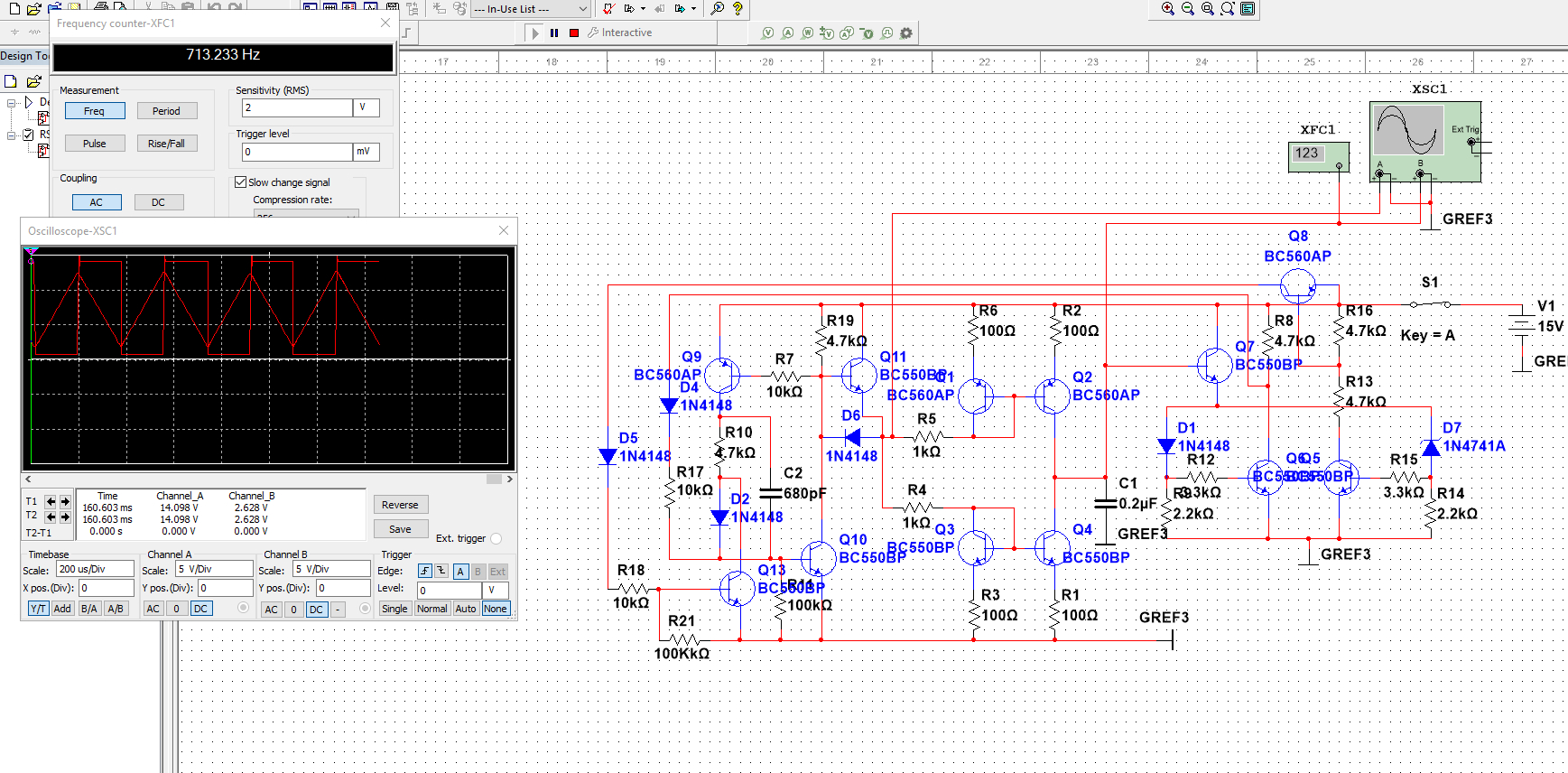

首先，三角波的产生需要靠对电容恒流充放电产生，所以我们需要双向电流源，实际上可由两个常规的电流镜拼接而成；其次，充放电程度需要检测，以便及时改变充电方向，使得电容电压周期变化才能产生波形，所以我用简单的方法进行阈值检测；最后，由于阈值满足条件出现后电容立即改变充电方向，所以原来的阈值信号无法维持，必须有锁存机制保持上一次的阈值状态以便持续保持充电方向不会立即变化，直到触发另一个相反阈值为止，所以我又用了可控硅等效电路搭建了RS触发器。
以上就是这个电路的设计思想。如果谁有兴趣，可以实际尝试制作。虽然两个运放就可以搭出类似功能，并且有更强输出能力的电路，但是不用运放毕竟是个挑战，一次智力游戏。通关一瞬间，乐趣良多。
