一次代号为"尤里的复仇"的hfsstc的调试行动(有电子管版)
zvs吧
全部回复
仅看楼主
level 8
al阿尔伯特😘 楼主
[阴险]一楼艾特好友@贴吧用户_QbQ9EA5 @9v_90e金主 @科学狂人2046 @小蒋667
2018年12月27日 20点12分 1
level 8
al阿尔伯特😘 楼主
2楼，发主要测试的几个图，
图一，瓷片定频
图二，可变变频
图三，电子管版[滑稽]
2018年12月27日 20点12分 2
GFXJ℃
电子管板好像是@℧¹² 的[阴险][滑稽][阴险][滑稽][阴险][滑稽]
2018年12月29日 10点12分
al阿尔伯特😘
@GFXJ℃ 哈哈哈哈哈哈哈
2018年12月30日 13点12分
level 8
al阿尔伯特😘 楼主

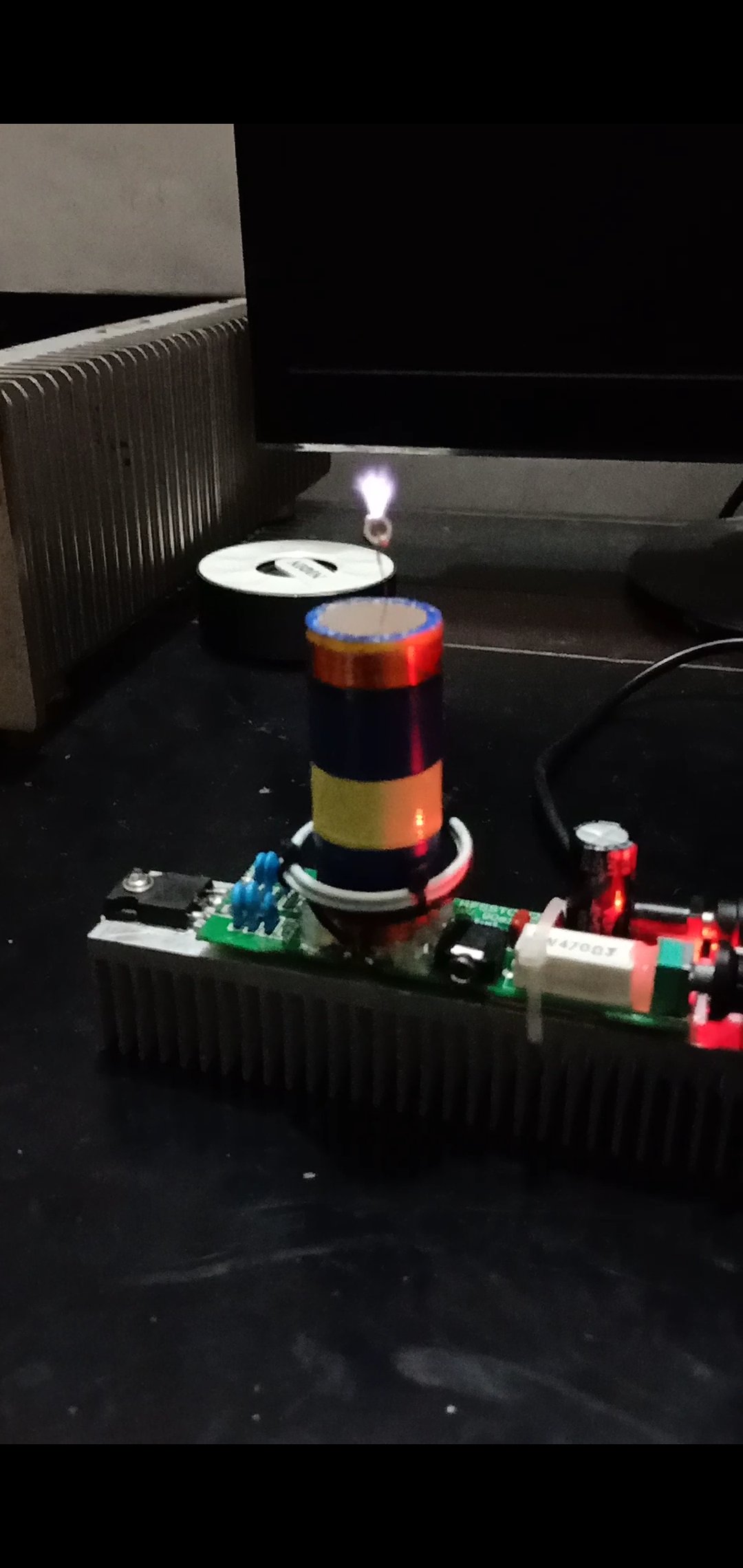

[阴险]话说因为瓷片hfsstc的这个结构搞不清哪个是谐振电容，还有相位调试比较麻烦，甚至还会存在与滤波电容发生谐振的情况，用渣电源带了下效果
2018年12月27日 20点12分 3
level 8
al阿尔伯特😘 楼主

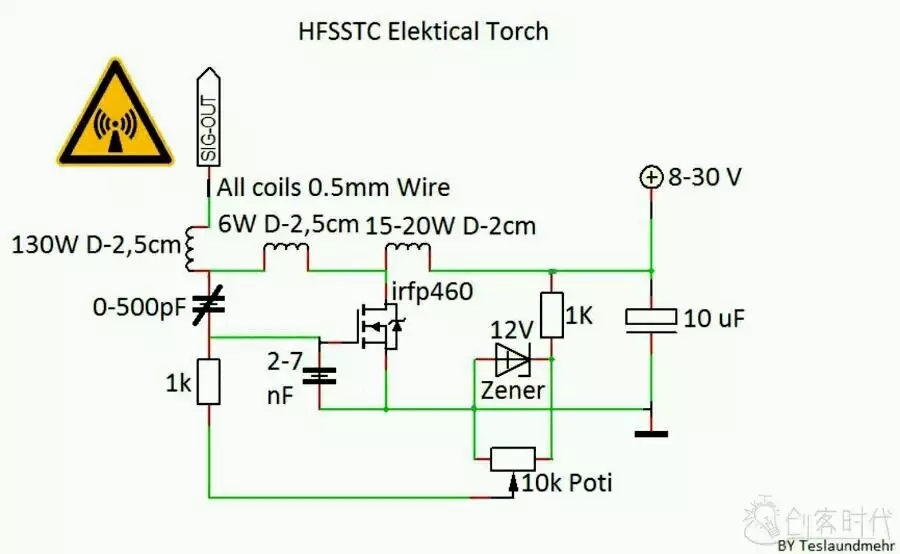

这是瓷片hfsstc的结构图，不清楚G是次级线圈的频率，还是初级线圈的频率，不放次级可以起震，刚开始乱绕一通，似乎初次级匹配得好，2.3v就起震了，火还很大，然后认为可以，把初级线圈弄好看点，改了初级之后就比较难调了，4.2v才起振，还有只吃irfp460，用irfp460怎么弄都不烂，换上irfp260容易gs击穿，因为瓷片hfsstc资料比较少，弄了3天多，还是比较吃参数的，索性弄可变或者gu50电子管版[泪]
2018年12月27日 20点12分 4
level 8
al阿尔伯特😘 楼主

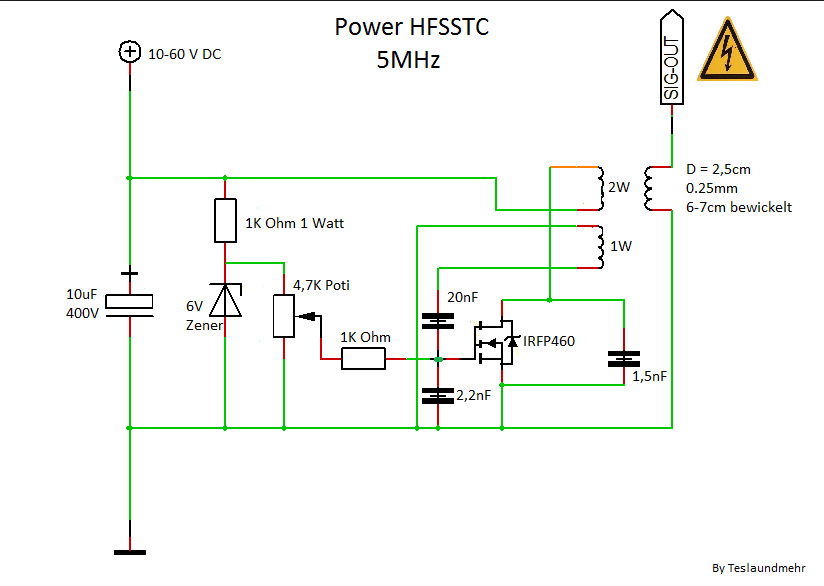

思路：这两个图看起来十分相似的像[呵呵]
2018年12月27日 20点12分 5
level 8
al阿尔伯特😘 楼主
[笑眼]于是，灵魂布线了下，看起来是兼容的，初级改成rfc，mos的d加谐振电感，谐振电感另一端接可变电容与次级线圈，可变电容再接G
2018年12月27日 21点12分 6
-ARX7-
抱歉，小白不解什么是rfc
2019年01月02日 15点01分
9v_90e金主
@-ARX7- 空心电感而已
2019年01月02日 19点01分
level 8
al阿尔伯特😘 楼主
[滑稽][笑眼]目的：为了找到失传已久的配方，然后公布参数
2018年12月27日 21点12分 7
level 8
al阿尔伯特😘 楼主

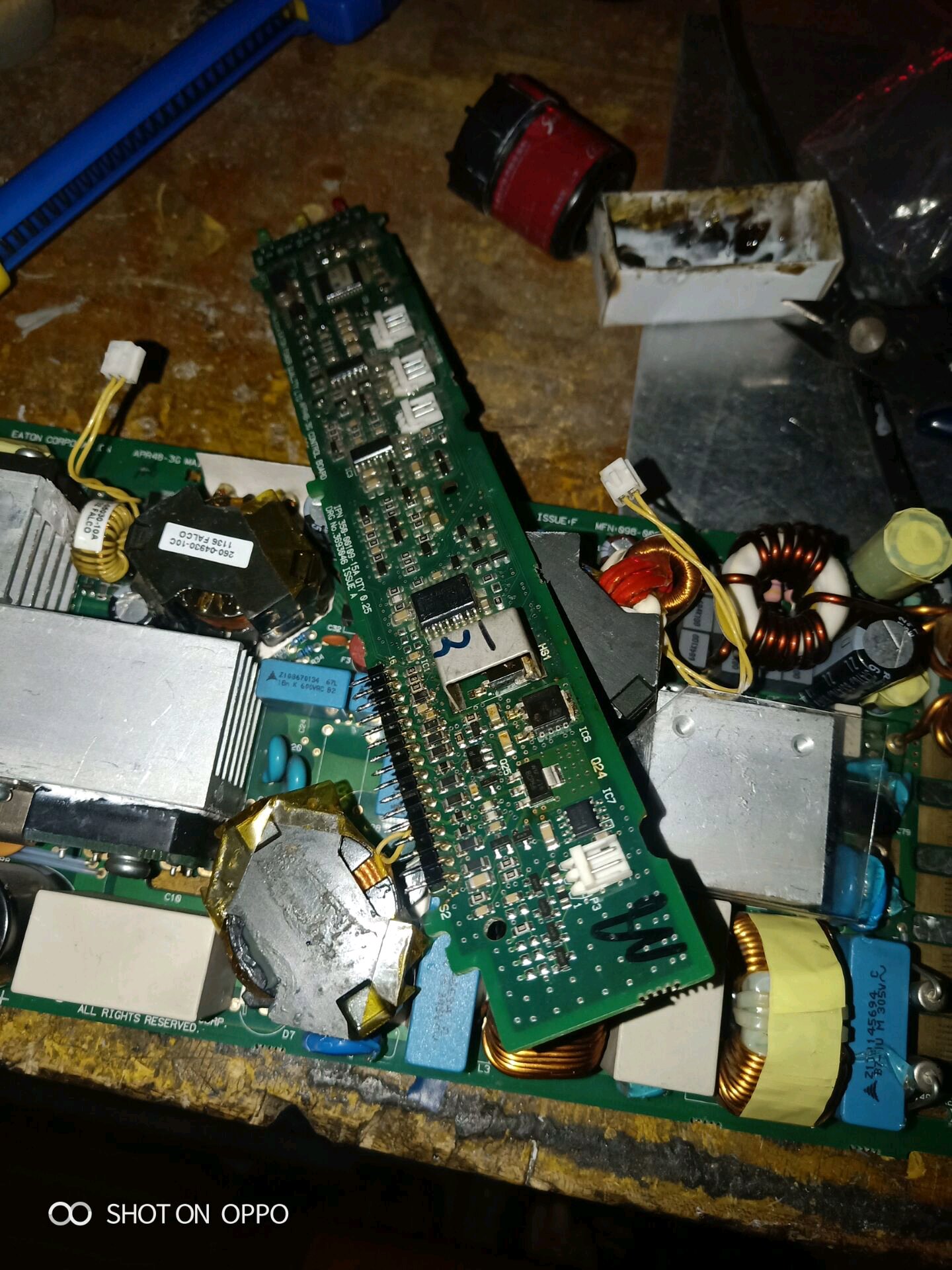

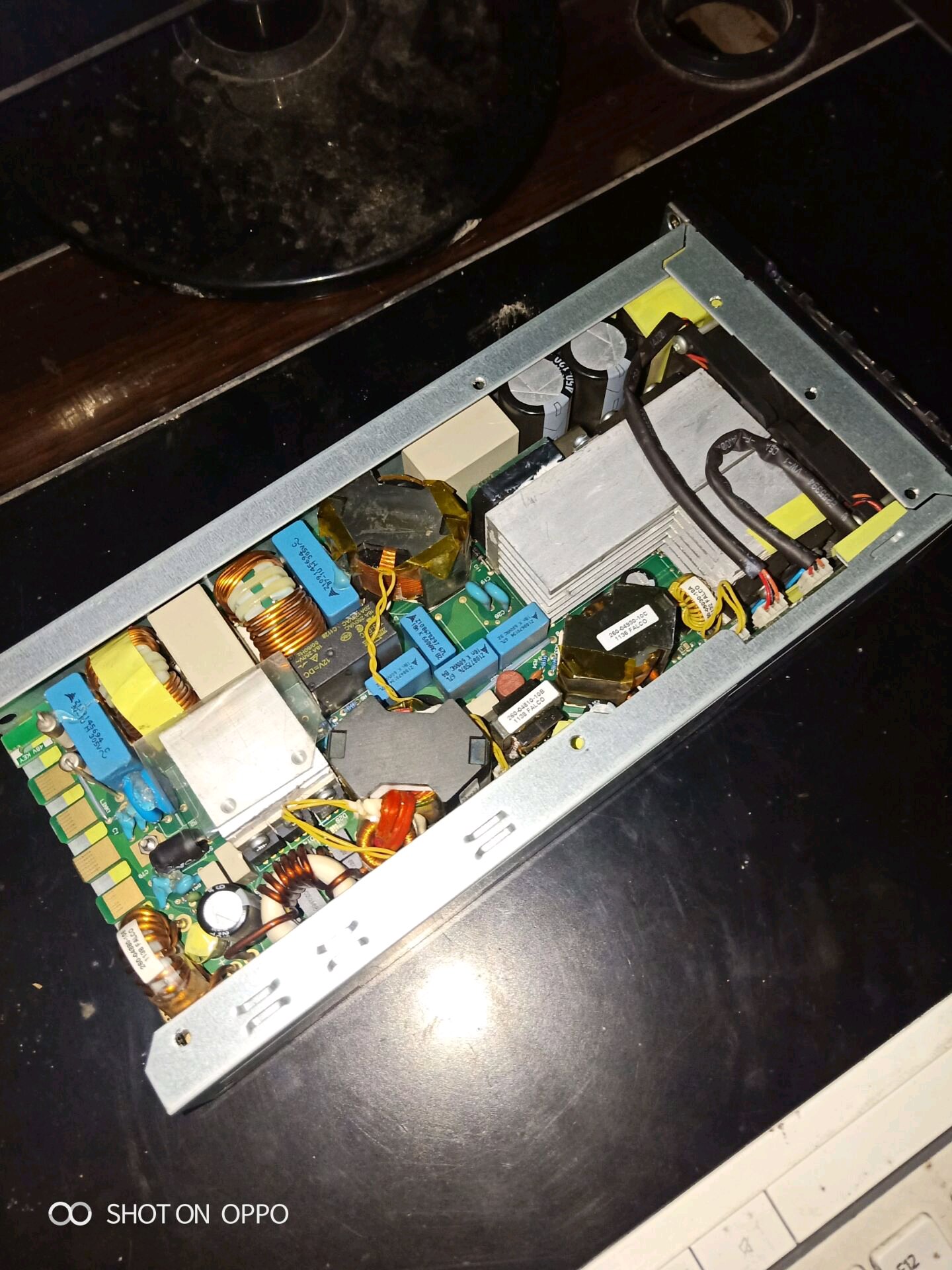

找到珍藏多年的伊顿，开始爆改成43v 10a[吐舌]
2018年12月27日 21点12分 8
level 8
al阿尔伯特😘 楼主

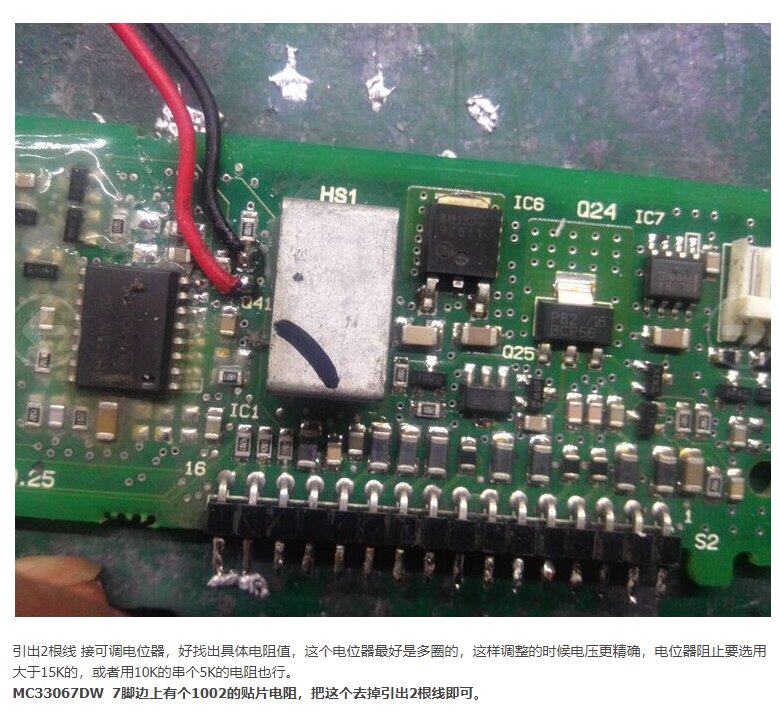

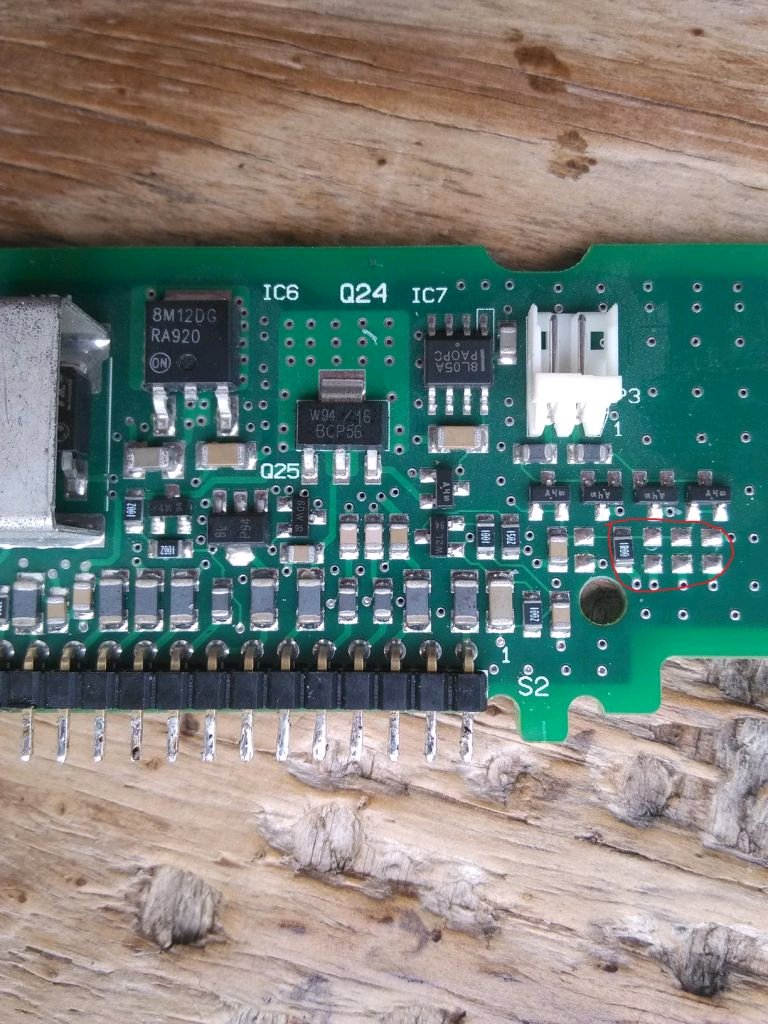

调流调流的实现arp48-3g
2018年12月27日 21点12分 9
level 8
al阿尔伯特😘 楼主
电压可行[真棒]
2018年12月27日 21点12分 10
level 8
al阿尔伯特😘 楼主
82年的咖啡当负载[吐舌][哈哈]
2018年12月27日 21点12分 11
level 8
al阿尔伯特😘 楼主
[泪]这电流@小蒋667
2018年12月27日 21点12分 12
小蒋667
[阴险][滑稽][滑稽]
2018年12月27日 23点12分
al阿尔伯特😘
@小蒋667 [阴险]2kw的蜡烛
2019年01月02日 23点01分
小蒋667
@al阿尔伯特😘 我们需要4kw的DR[阴险]
2019年01月02日 23点01分
al阿尔伯特😘
@小蒋667 😱我的vt炸了
2019年01月03日 05点01分
level 8
al阿尔伯特😘 楼主

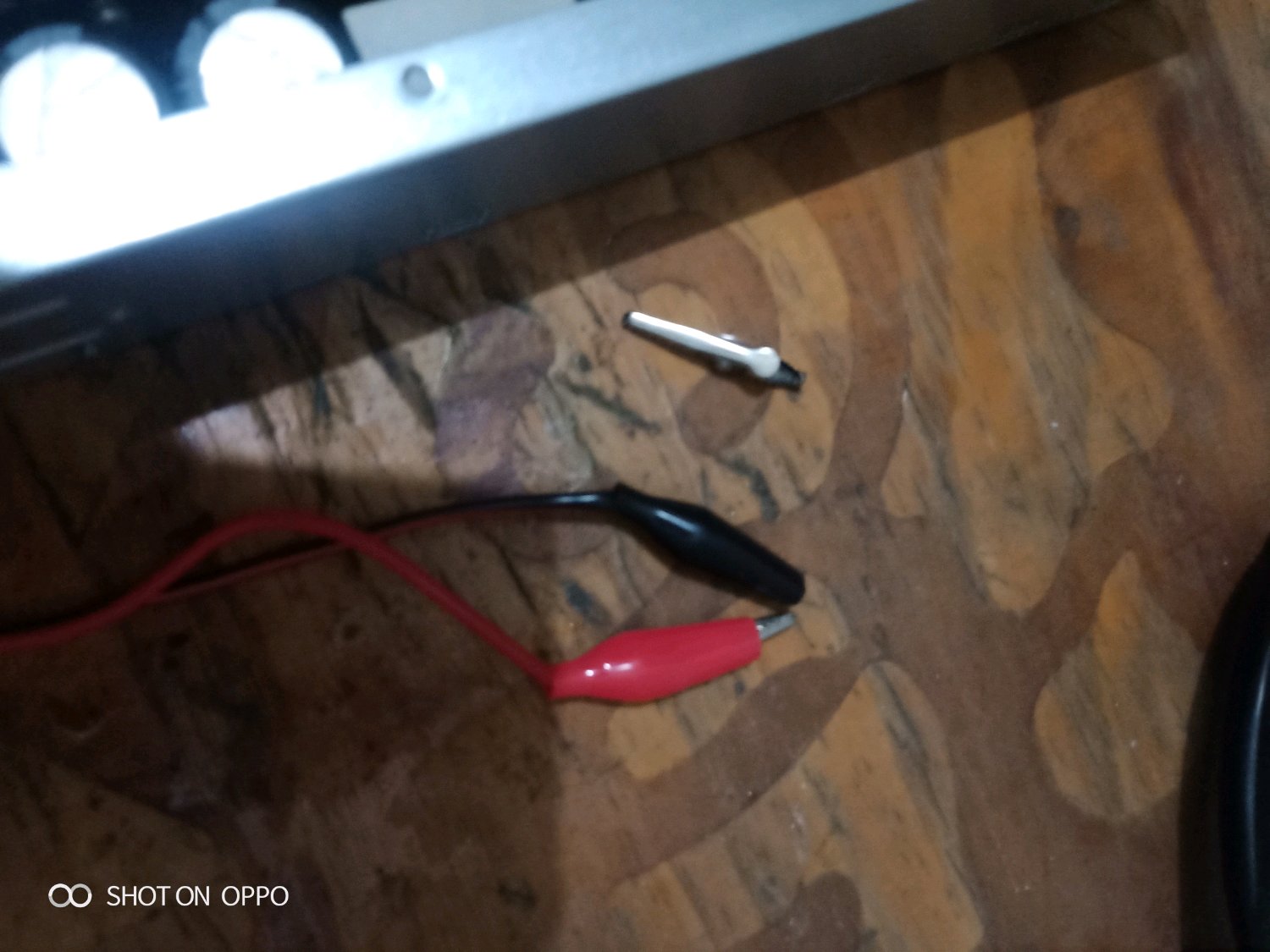

[怒]电流视乎没用，还把鳄鱼弄阳痿了
2018年12月27日 21点12分 13
level 14
世界级🌚可爱
[滑稽]
2018年12月27日 22点12分 14
al阿尔伯特😘
[滑稽]
2018年12月27日 23点12分
level 10
腐腐腐花痴女
未来20级的大水13前来暖贴[滑稽]
2018年12月28日 00点12分 15
al阿尔伯特😘
[酷]
2018年12月28日 18点12分
