编码器方面求助：有一台机器，是用图一里的东西控制上升或下降的距离。
问操作员，他说先在它面板上设置好距离数值，然后按一下上升或下降的按钮，电机就会带动螺杆转动，达到设定值就自动停止。
但我看控制箱里没有plc，沒有传感器，也沒有变频器。除了图一图二里的东西，其它都是继电器。
编码器是4线的，我只知道有两根是电源，另两根百度说什么A相B相。。。

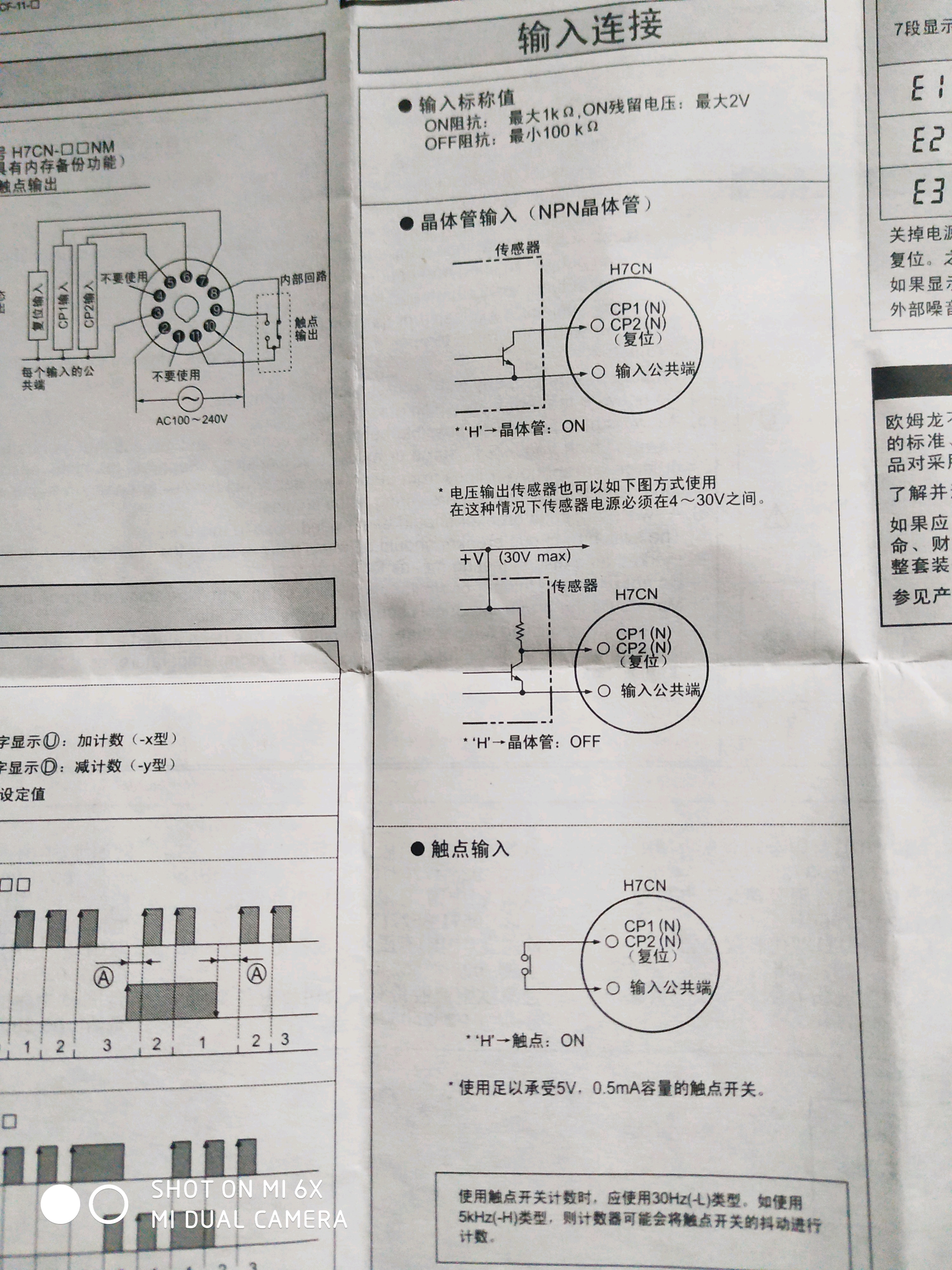

图一那个好不容易找到说明书，好像叫计数器。但计数是怎么控制距离的？
说明书真没看懂，那个cp1，cp2是什么意思？两者配合就能控制距离了吗？
求大佬给解释一下原理。或者给些个基础的应用电路图。
谢谢！

简单说下吧，就是电机带动旋转编码器转一圈，编码器就发出n个脉冲信号到计数器，设置好了距离就等于设置好了需要的脉冲数，所以距离到了的时候计数器就会有动作来控制电机停转

那这个属于绝对值编码还是增量值编码

可以的，就是精度不高

增量式的

这种控制方式及设备第一次看到！

怎么看着像电动升降门的控制箱呢

计米器

你已经说了编码器是AB相的，那么电机旋转式，它会产生两路脉冲信号，另一个是个电子式的脉冲计数器，看着是韩国奥拓尼克斯的，型号应该是le8n之类的吧，不是欧姆龙的，当输入脉冲数量达到计数器设定值时，它会产生开关量输出，至于这个信号你用来做什么，就取决于要求的功能了。CP1 CP2应该是clock pulse，脉冲信号1和脉冲信号2，也就是你编码器发出的脉冲

我感觉应该是一个霍尔传感器和一个计数器，数圈数计算距离，，，个人想法，
