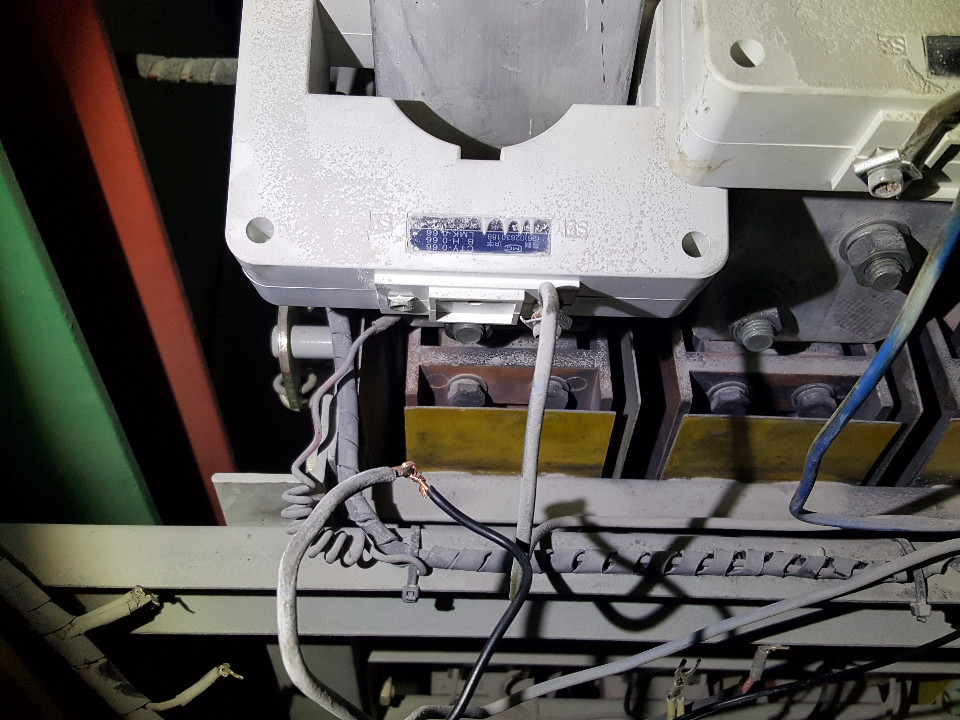

如图，中间那个s1s2接反，而且3个互感器都同时并上配电柜电流表，会影响计量准确性吗
2018年12月27日 01点12分 1
level 16
向北方😘
并？不是应该串吗？
2018年12月27日 01点12分 2
松枝夏🌳
严格来说电流互感器二次侧和电流表必须是串联。楼主没有理解其中含义，他认为就两个元件，一个互感器，一个电流表，认为就是并联，这是不正确的。
2018年12月27日 01点12分
向北方😘
@松枝夏🌳 你看图里 那明显电流表和电能表电流线圈并一块了
2018年12月27日 02点12分
玩转🌐星球
@松枝夏🌳 指针式电流表在柜子上面啊我没拍，它这种接法应该是并联吧。串联对电表有影响吗
2018年12月27日 02点12分
松枝夏🌳
他的图有严重错误，S1全都是两根线，可能真如你所说，确实是并联的。第一次遇到。
2018年12月27日 02点12分
level 15
dexinpure
S1、S2进电能表接反了是严重影响计量的！
如果是本处自己装的表，与电流表串联可以少用一套互感器。
若是供电方收电费的表，是不可以与电流表共用一套互感器的！
2018年12月27日 02点12分 4
玩转🌐星球
谢谢啊！误差有多少呢，有两相s1s2接反了， 接反了电表倒走还是走的慢呢，谢兄弟啊
2018年12月27日 03点12分
dexinpure
@玩转🌐星球 三相电流相等还是不相等？
2018年12月27日 04点12分
玩转🌐星球
@dexinpure 大致相等的吧，都是带电机，除了照明空调
2018年12月27日 08点12分
level 9
玩转🌐星球 楼主
我这个是机械表呢，原来都分s1s2啊，还以为线圈不分呢
2018年12月27日 03点12分 5
level 11
楚逐
别管误差多少，这个接法就错了。电流表与电度表共用一个互感器，应该串联。
电度表进线端接互感器S1，互感器S2接指针表一个端子，指针表另一个端子接电度表出线。
2018年12月27日 05点12分 6
楚逐
而且互感器P1朝上，P2朝下。
2018年12月27日 05点12分
玩转🌐星球
@楚逐 好，知道了。互感器朝上朝下不影响吧，只要线接对
2018年12月27日 08点12分
玩转🌐星球
@楚逐 刚问卖电表的了，他说支持双向电流计量，p1p2朝上朝下都不影响吧，只要s1s2接对
2018年12月27日 09点12分
玩转🌐星球
人呢
2018年12月27日 11点12分
level 9
玩转🌐星球 楼主
原来互感器都是P1进P2出
2018年12月27日 15点12分 7
level 9
玩转🌐星球 楼主
还有个问题啊兄弟们，这老款电表互感器装反P1朝下电表会倒转，那再把s1s2接反会正转，
那反装反接=正装正接吗？
2018年12月28日 03点12分 8
玩转🌐星球
人呢
2018年12月28日 14点12分
池珈蓝庆0jk
P1超下和超上，决定你S1接电表哪个端子，超上接1超下接3
2021年07月07日 11点07分
level 7
taianldg
会正转，但是你的互感器的线接错了，会少计量
2018年12月29日 07点12分 9
level 1
鑫垚！
一个接反会少计量
2018年12月29日 11点12分 10
level 13
平凡😄
肯定不是2个互感器接错，否则因该是负数
2018年12月29日 12点12分 11
level 8
牛啦B梦
三个互感器接线都要统一的，S2S1或者S1S2都没问题。但是三个要一致
2018年12月30日 02点12分 12
level 1
yihuang8899
并联了电流互感，肯定采样不精确，电流丧变小了
2019年01月03日 08点01分 13
level 5
贴吧用户_5Qt3XyR
一时半会能讲明白但是能听懂吗？一点基础知识没有，真是只能中午干啊！
2019年01月03日 08点01分 14
超级章大师
回复 衡水电工♤ ：早晚要出事[哈哈]
2019年01月05日 14点01分
你的我的他的ne
我虽然看不懂，但是记住歇后语了[捂嘴笑][捂嘴笑]
2019年08月13日 18点08分
