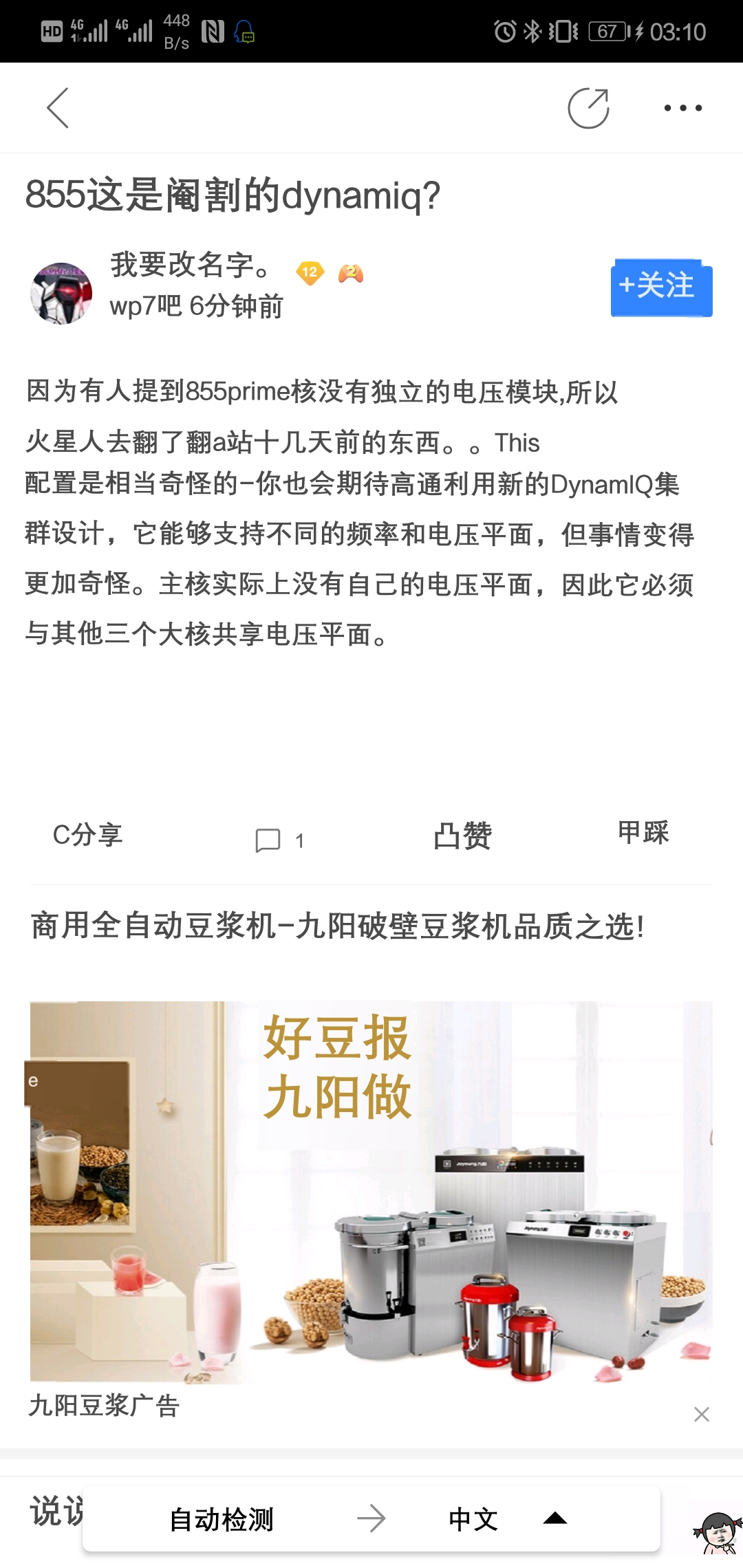

因为有人提到855prime核没有独立的电压模块，所以火星人去翻了翻a站十几天前的东西。。This configuration is quite odd – you also would expect Qualcomm to take advantage of the new DynamIQ cluster design, which is able to support different frequency and voltage planes, however things get even odder. The prime core actually doesn’t have its own voltage plane, and thus it has to share its voltage plane with the other three big cores.

这会导致什么后果吗，本来以为阉割了cache会省电些，高通这样阉割dynamiq是否会导致更耗电？

。。。

这个我觉得是因为调度问题，一切以实际为准，中核2.4g频率也不低了，

高通是最早用DynamlQ的。所以不看广告看疗效。高通用DynamlQ的时候，你菊只能继续打磨a73.

a站的意思是希望超大核对高频优化，获得更好的省电效果吧。
980里面的超大核和大核在布线上差异很大。

肥威跑rar单线程的时候，855的4个a76频率为2841，710*3，2841时和710时的电压相同？感觉不太可能。

现在的78er是不会什么别的词了吗什么玩意都说是阉割。。。

就算不是阉割也是低配。

比如超大核开2.8需要1.1V，3个大核开0.7G需要0.8V，那么供电还是给1.1V，3个大核运行在[email protected]的状态，比[email protected]费电。
又比如超大核运行在0.8G需要0.8V，大核运行在2.4G需要1.0V，那么供电还是给1.0V
超大核运行在[email protected]，比[email protected]费电。

如果这次的工艺做出来的芯片体质十分非常接近那问题就不大，实际样品出来之前啥都看不出来

所以说第三方内核应该很轻松就可以直接拉到4＊2.8吧。功耗应该还不会变多少。

如果是真的话，确实很怪，超核和三个大核属于不同的clock domain，但是属于同一个voltage domain，这样dvfs不完整
