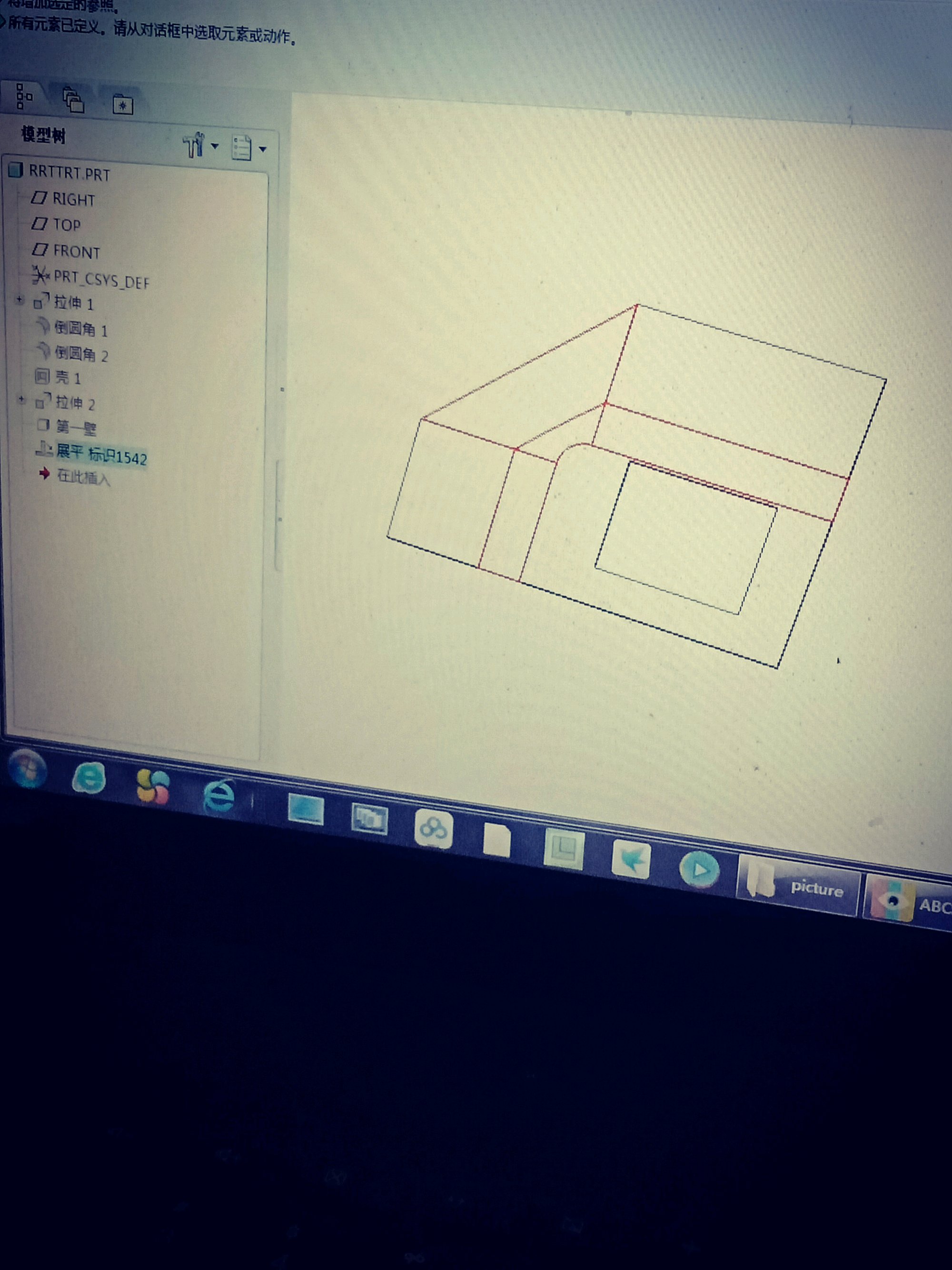

请教下这种钣金件怎么展开？
proe吧
全部回复
仅看楼主
level 5
Kyuqw 楼主
各位大佬教下
2018年12月24日 15点12分 1
level 11
京东动力♬
如果模型是运用法兰边做的，直接规律展开，如果是转钣金的，可用剖面展开试试，会经常失败，这时应用转换特征，人为做出边缝。
2018年12月24日 15点12分 2
Kyuqw
转的钣金件，能详细一点点吗？新手听不太懂，意思是把零件剖成两半再展开吗 ？把拐角出撕裂可以展开，不过展开后撕裂本来展开应该是伞形的区域不知道怎么补，不知道展开后伞形的半径。
2018年12月25日 02点12分
京东动力♬
到时做做
2018年12月25日 02点12分
Kyuqw
@京东动力♬ 好好，谢谢，等你消息
2018年12月25日 02点12分
level 11
京东动力♬
最好在钣金模块中做，
2018年12月25日 06点12分 3
Kyuqw
我这个不是自己用法兰壁做的是别人发我的
2018年12月26日 01点12分
京东动力♬
那就用我下面方法做
2018年12月26日 02点12分
level 11
京东动力♬
实体转钣金法，展开涉及变形曲面的设置方法，否则，展不开，具体方法，自己多动动手，多想想，多上网查查查，才会有收获。
2018年12月25日 06点12分 4
level 4
街头搭讪视频
实际加工不出来，这样拆
2019年01月01日 13点01分 6
level 11
京东动力♬
这只是列举proe软件的钣金展开思路，具体生产是具体情况具体分析，比如上面这个，如果是成型件，最好以有限元展开（fastform）为参考
2019年01月01日 14点01分 7
