DIY模组线！长城巨龙，顺便换个静音风扇。
2018年12月22日 04点12分 1
level 12
爱吃空心菜🌿
gkd
2018年12月22日 04点12分 2
level 14
SHAZIK 楼主

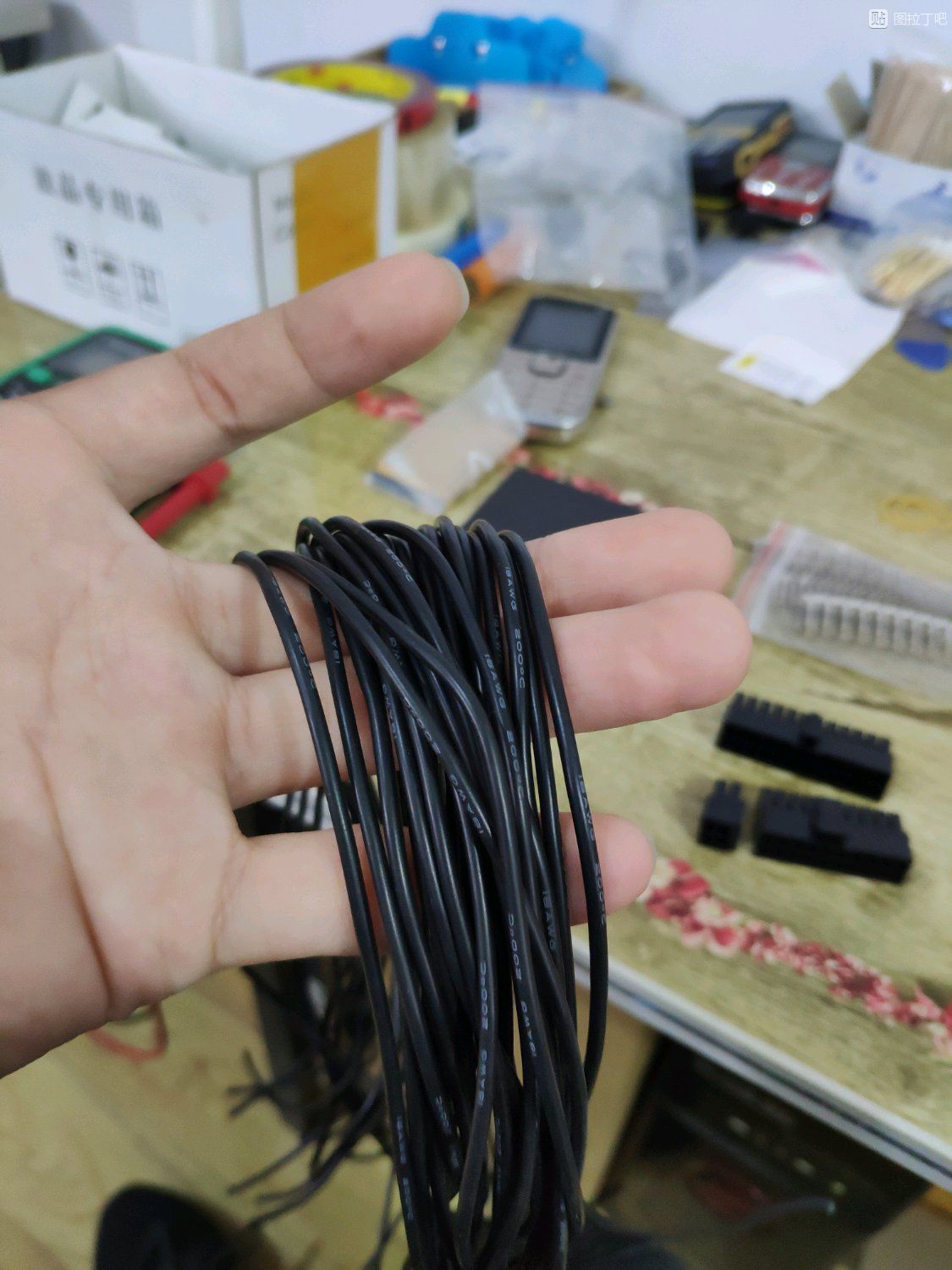

首先准备材料，因为原装线材也是扁平线所以不用做模组线了，但是主板24pin是普通线材，而且硬的要死，所以我们只要准备好主板24pin需要的的材料即可
2018年12月22日 04点12分 3
浅冷丶
这个叫什么？tb怎么搜？
2018年12月22日 13点12分
SHAZIK
@浅冷丶 5557连接器
2018年12月23日 07点12分
🐯666666
cpu线是什么接头？
2024年04月20日 08点04分
level 14
SHAZIK 楼主
线材为特软硅胶线，18AWG，单根最大承受电流22A，耐温200度，应付主板供电绰绰有余。
2018年12月22日 04点12分 4
arifang
都是黑色线，楼主你不担心接错？[滑稽]
2019年01月28日 23点01分
大天使鱼480
胶壳线材车牌呢？
2019年03月18日 13点03分
level 12
贴吧用户_04V7JXR
2018年12月22日 04点12分 5
level 14
SHAZIK 楼主
首先量一下原装线材长度，然后截取一根同样长度的定制线。你也可以根据自己的需要改变长度
2018年12月22日 04点12分 6
level 14
SHAZIK 楼主
然后截取另外23根，尽量保证长度相同
2018年12月22日 04点12分 7
level 14
SHAZIK 楼主
然后剥线，不需要太长，大约5毫米
2018年12月22日 04点12分 8
level 11
小g丶侍寝
gkd[滑稽]
2018年12月22日 04点12分 9
level 14
SHAZIK 楼主

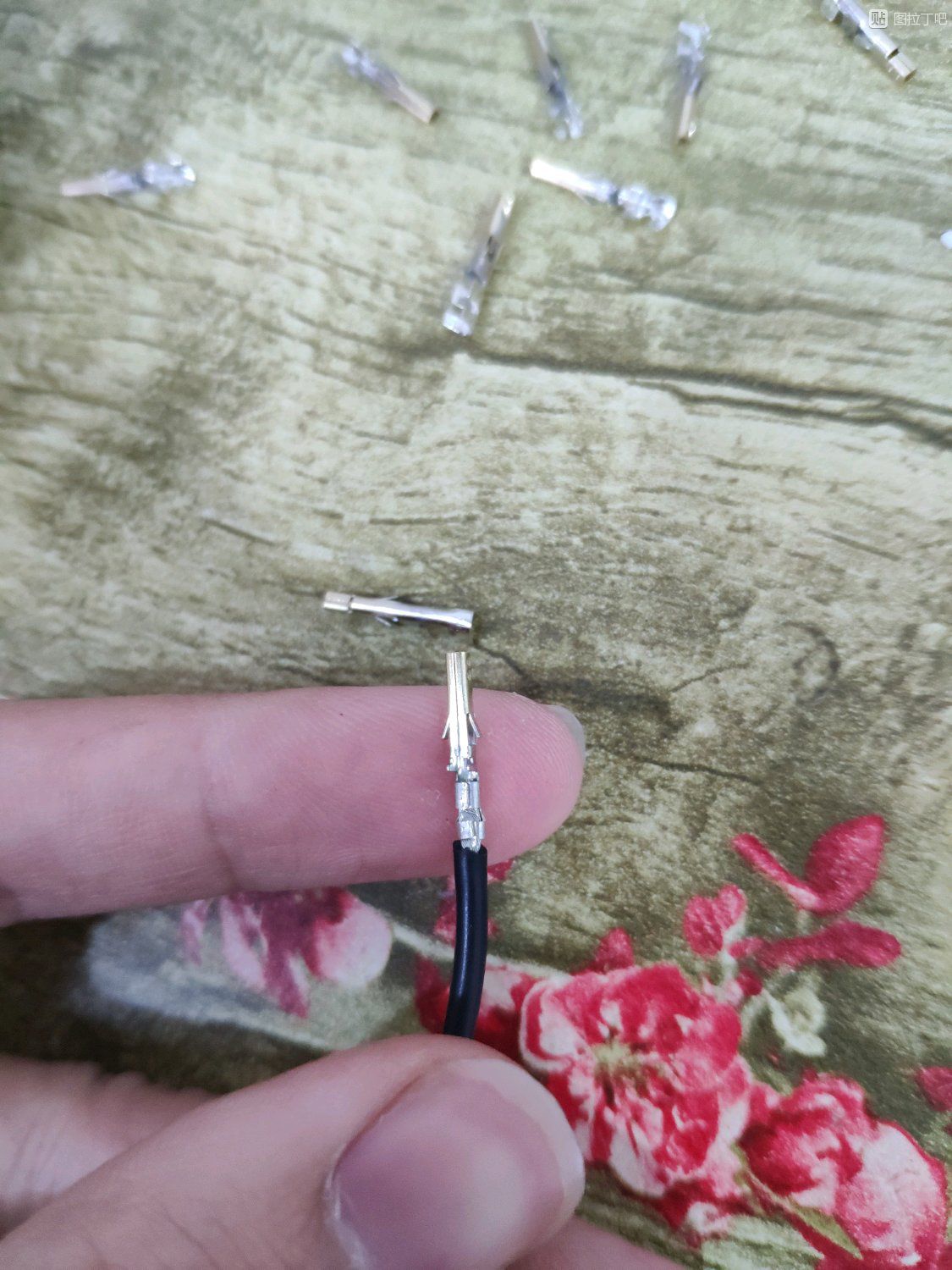

然后用压线工具压紧就好，我这里没有专门的工具，所以用老虎钳压的，也挺紧的，右边是没压好的对比。
2018年12月22日 04点12分 10
虾米的萝卜
[阴险]建议你焊锡
2018年12月22日 06点12分
level 14
SHAZIK 楼主
当然，为了防止脱落，还需要用锡焊加固，确保万无一失
2018年12月22日 04点12分 11
SHAZIK
最右边是没焊上的，可以看到焊好的基本上就是一个整体，很稳
2018年12月22日 04点12分
level 14
SHAZIK 楼主

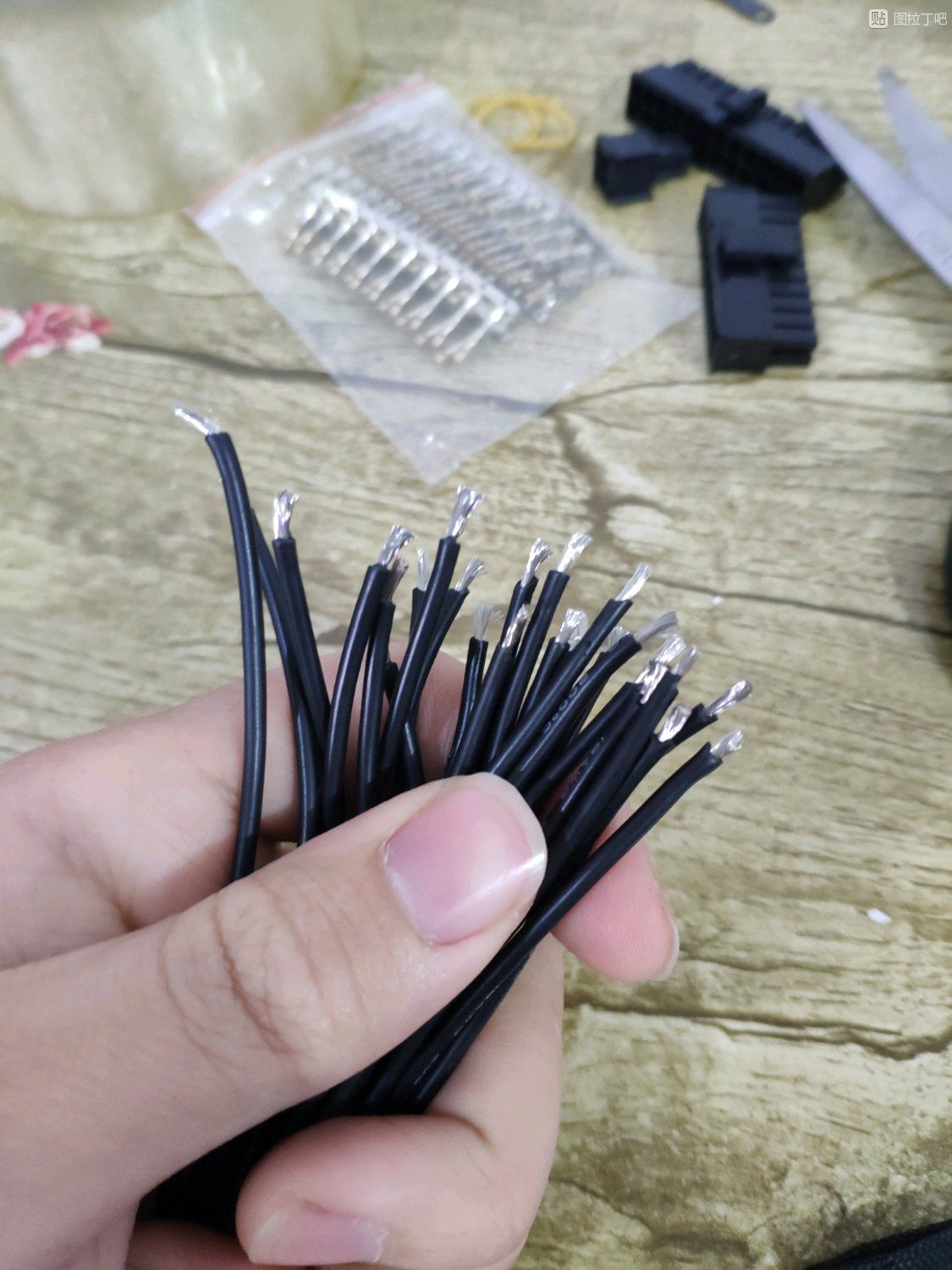

然后把剩下的线材处理完，这一步需要很久
2018年12月22日 04点12分 12
level 12
把握_瞬间
gkd
2018年12月22日 04点12分 13
level 14
BluEn▫
马克
2018年12月22日 04点12分 14
level 10
lhjcct3
lz
触电了，大家散了吧！
2018年12月22日 04点12分 15
