求助，自制的开关电源总是烧输出的整流二极管
zvs吧
全部回复
仅看楼主
level 13
☞小刚💤💤 楼主

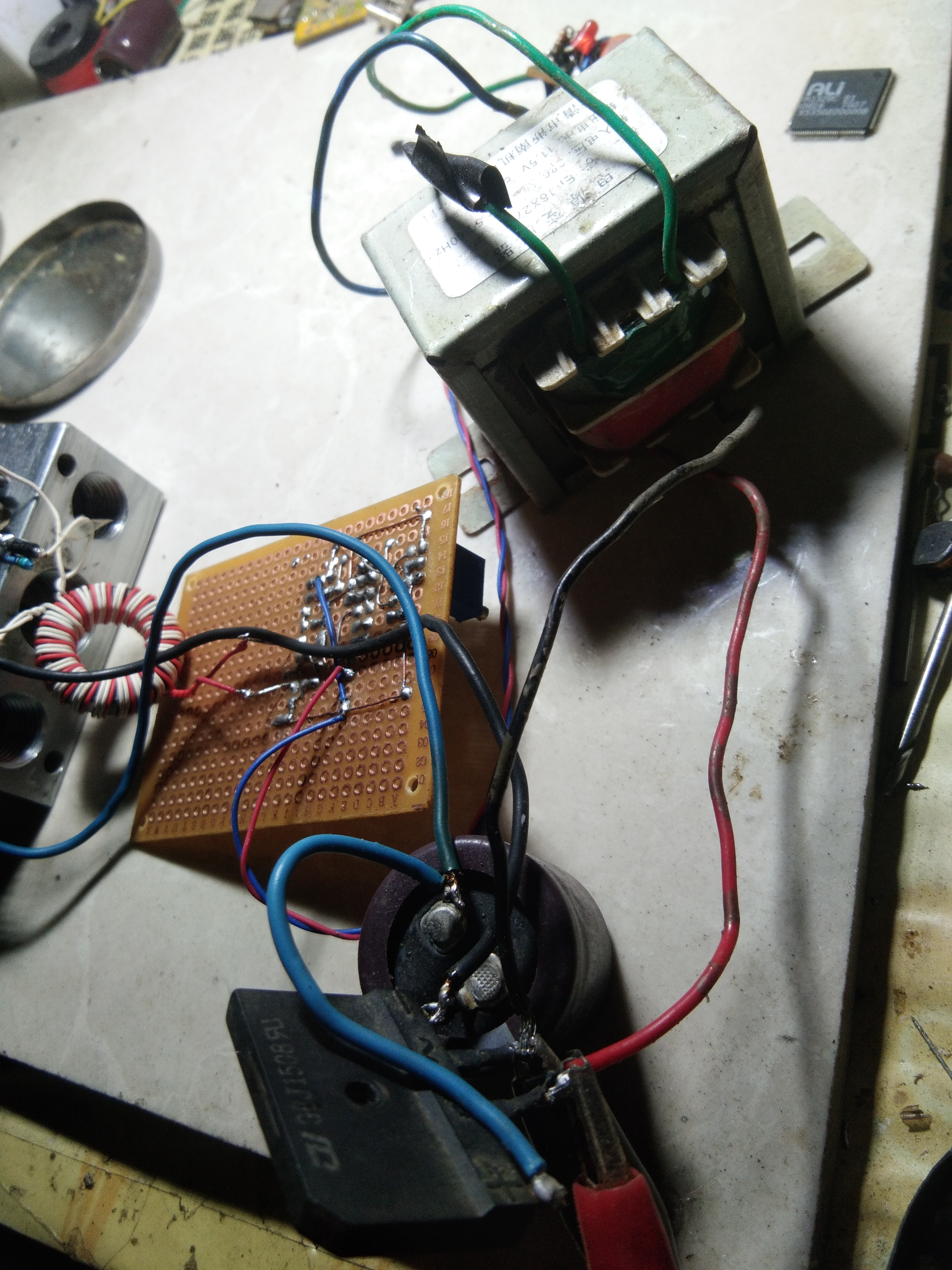

求助，自制的开关电源总是烧输出的整流二极管
2018年12月20日 06点12分 1
level 13
☞小刚💤💤 楼主
烧了两个了
2018年12月20日 06点12分 2
level 13
☞小刚💤💤 楼主
这是变压器初级的波形
2018年12月20日 06点12分 3
level 11
天之空☜
换耐流大点的
2018年12月20日 06点12分 4
level 13
帅气的张先生
搞场馆同步整流
2018年12月20日 08点12分 5
☞小刚💤💤
不会啊
2018年12月20日 10点12分
level 12
龍I电子烧友
用快回复[小乖]
2018年12月20日 08点12分 6
☞小刚💤💤
只有fr107[不高兴]
2018年12月20日 10点12分
level 11
等一下我☞
你不用快恢复那当然要烧啊，而且你cbb电容不热吗？
2018年12月20日 09点12分 7
☞小刚💤💤
电脑电源里面拆的，电容不热
2018年12月20日 10点12分
level 7
我可能是没有名
是过载烧的呢还是空载也烧呢？
2018年12月20日 10点12分 8
☞小刚💤💤
短路两下就烧了
2018年12月20日 12点12分
我可能是没有名
@☞小刚💤💤 那就是过载烧的咯，换个大点的
2018年12月21日 00点12分
level 11
贴吧用户_763K5K8
用mos同步整流，电路图百度一大堆
2018年12月20日 12点12分 9
level 14
世界级🌚可爱
教你用使用模块，这个玩意才15块钱包邮
2018年12月20日 13点12分 10
level 9
欧阳铁蛋℉
你这是开环控制吧？所以没有过载保护吧，高频整流二极管过流时间长了肯定会烧的
2018年12月20日 23点12分 12
☞小刚💤💤
有电压反馈[乖]
2018年12月21日 02点12分
大绅士_H君
大佬[滑稽]
2018年12月21日 01点12分
欧阳铁蛋℉
@大绅士_H君 [小乖]
2018年12月21日 01点12分
欧阳铁蛋℉
@☞小刚💤💤 电压反馈是稳压用的，电流反馈才是保护这种过流短路什么的，当然买大电流快速二极管硬抗也行
2018年12月21日 02点12分
level 11
贴吧用户_763K5K8
反正我的开关电源输出没整流[笑眼]
2018年12月21日 01点12分 13
☞小刚💤💤
不整流能用吗[笑眼]
2018年12月21日 02点12分
贴吧用户_763K5K8
@☞小刚💤💤 用来带阻性[太开心]
2018年12月21日 02点12分
level 13
☞小刚💤💤 楼主
[吐舌]
2018年12月21日 02点12分 14
等一下我☞
'6
2018年12月21日 02点12分
level 12
小蒋667
普通二极管/快恢复 在这里的损耗是非常非常之大的，另外 桥臂电容是cbb 初级就不串隔直了 浪费 建议用肖特基 推荐型号80CPQ150 或者63CPQ100 都很便宜 肖特基发热比较大 建议加散热片
2018年12月21日 02点12分 15
不能钉的钉子
快恢复也不行？
2018年12月21日 02点12分
☞小刚💤💤
现在用了10个fr107并联还没有烧
2018年12月21日 02点12分
小蒋667
@不能钉的钉子 开关电源整流一般不用快恢复 因为0.6v左右的压降损耗会导致严重发热 而肖特基的压降一般是0.3v左右 最重要的是 肖特基的恢复时间远远快于快恢复 使得整流损耗比快恢复二极管快得多
2018年12月21日 10点12分
小蒋667
@不能钉的钉子 说错了 整流损耗小得多
2018年12月21日 10点12分
level 14
轻语-i
肖特基发软大了漏电电流会增大，加热器
2018年12月21日 17点12分 16
