如图，哪位朋友知道CREO中，如何画弯筒上面的圆盘。我目前画了底座和那个弯筒，这个弯筒的高度不知道多少所以我画出来的高度尺寸是不对的。所以画那个弯筒圆盘创建不了基准平面麻烦懂的朋友具体教一下，谢谢了。

2018年12月16日 13点12分 2

level 4

就是敢为天下先楼主

2018年12月16日 13点12分 3

level 11

京东动力♬

不是弯管尺寸没告诉你，关键还是工程制图知识基础要打好，见图示草绘约束方式，已完全可以约束弯管

2018年12月16日 13点12分 4

就是敢为天下先

谢谢了啊，我再按你说的研究研究。 [哈哈]

2018年12月16日 23点12分

level 11

京东动力♬

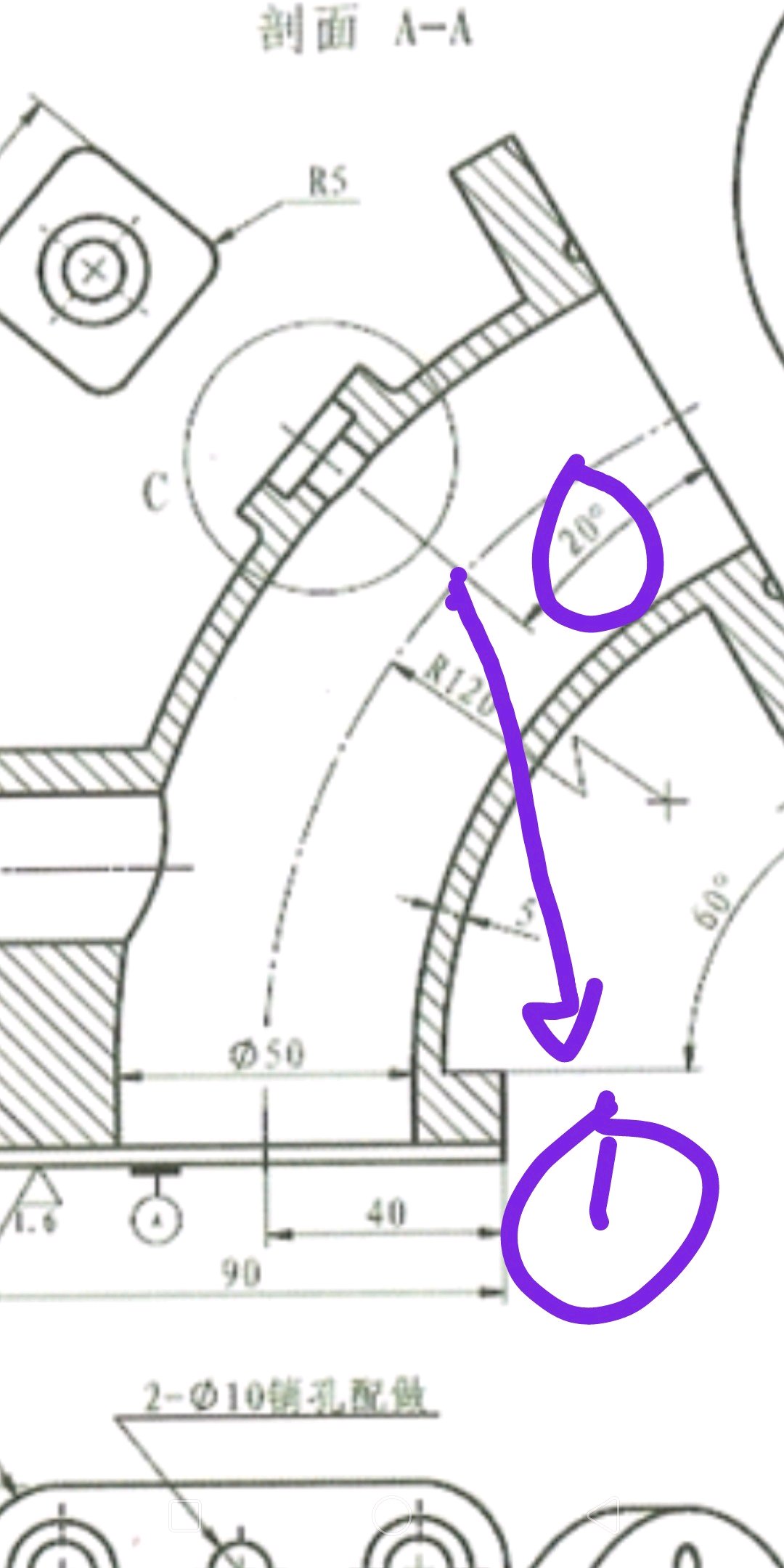

同样道理，此处凸台位置尺寸好像定不了，只有个20度，实际隐含了①处构造线为通过R120圆心的几何约束条件。

2018年12月16日 14点12分 5

伴雪飞香惹人醉

你好，我想请问一下，此处凸台是用什么命令？我是直接扫掠1处的构造线，单建模出来不自然，凸台与圆通连接处没有圆角过渡 [疑问]

2018年12月17日 02点12分

京东动力♬

@伴雪飞香惹人醉拉伸（建辅助基准平面），或扫掠都可以吧，ug的扫出后应该与主体布尔和

2018年12月17日 04点12分

就是敢为天下先

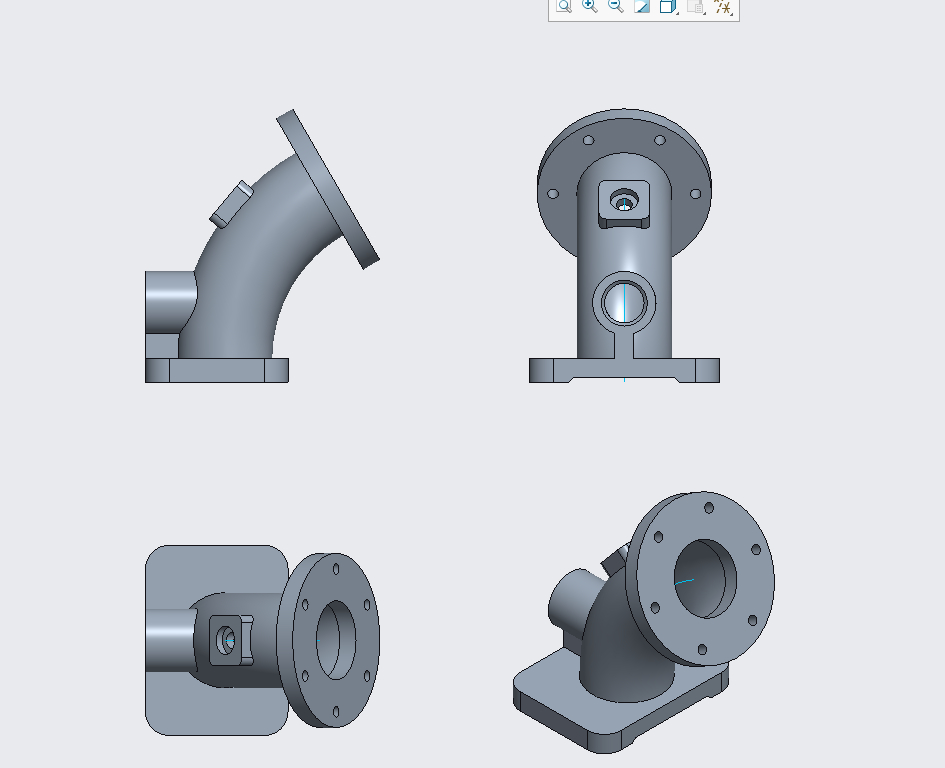

@京东动力♬ 朋友，谢谢你的指点，弄来弄去就卡在R120 和60度这个点上不会画。背面的这个方块，一开始弄基准面我弄不出来，后来就用扫描搞定。再次感谢你。大神。下面上图。

2018年12月17日 13点12分

京东动力♬

@就是敢为天下先 👍

2018年12月17日 13点12分

level 14

竹中蜀秀

这个图很基础的

2018年12月16日 14点12分 6

level 6

设计通实战网😜

找到弯桶弧线圆心

2018年12月17日 01点12分 7

level 2

伴雪飞香惹人醉

总感觉画出来有问题啊 [疑问]

2018年12月17日 02点12分 8

就是敢为天下先

看起来没什么问题啊，就是少了个倒角。

2018年12月17日 13点12分

level 4

就是敢为天下先楼主

2018年12月17日 13点12分 9

level 4

孩纸执着

先画扫描轨迹，然后扫描

2018年12月18日 03点12分 10

level 7

hubq1997

把图纸发我，我来画画看
