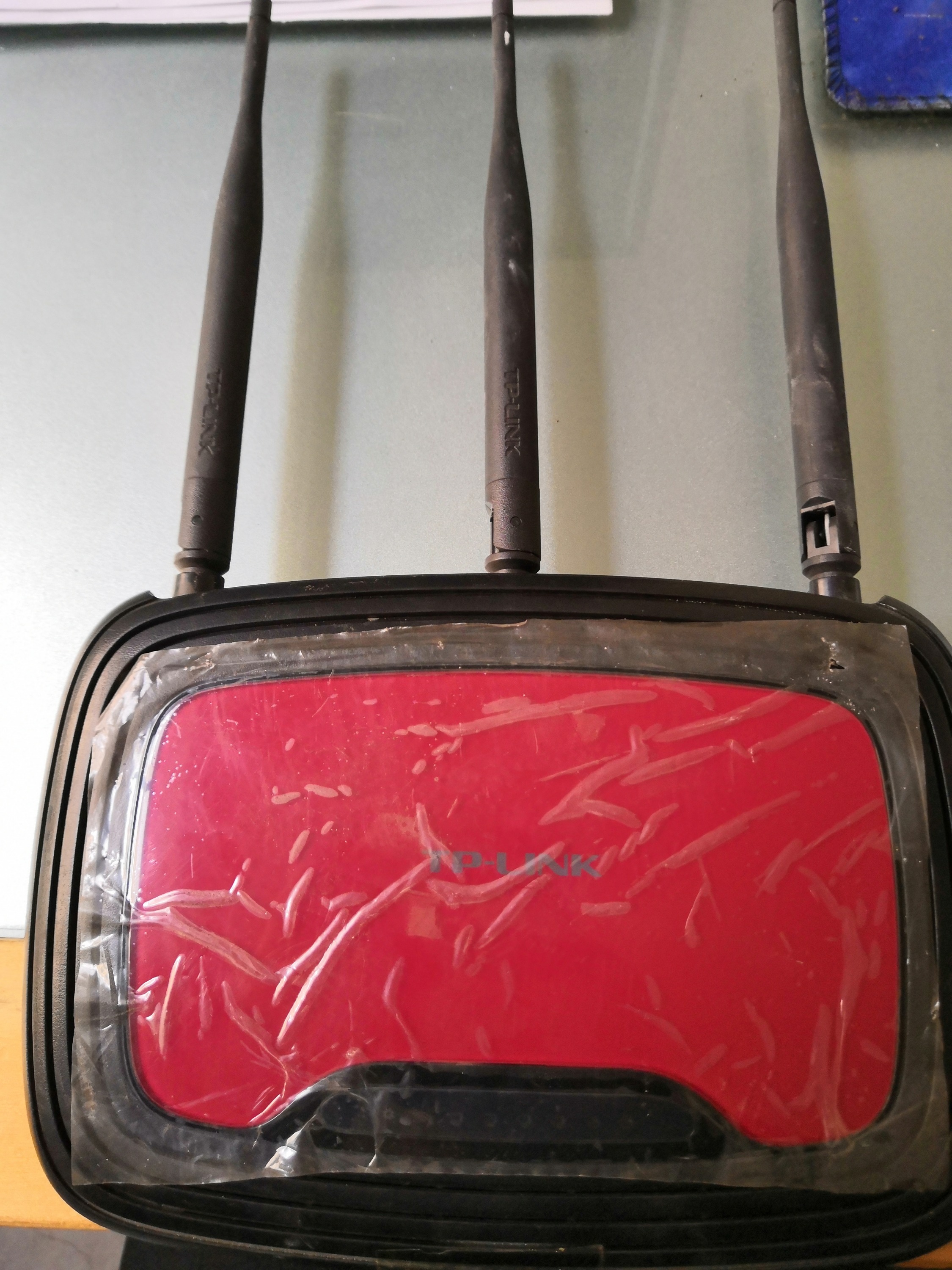

TL-WR941N 3X3MIMO

在公司宿舍用的 支持QSS

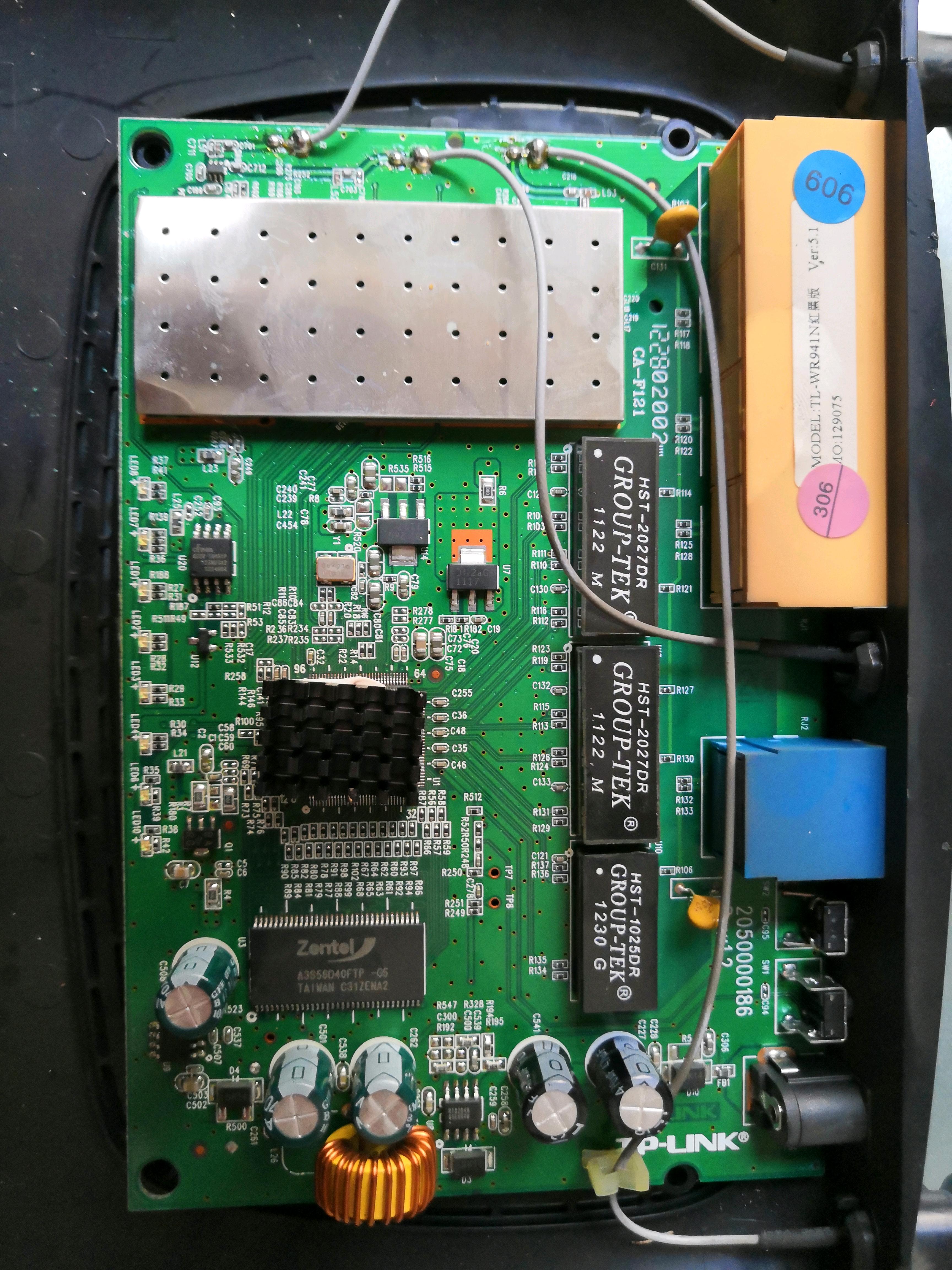

主板全貌来了，拆的第一个带屏蔽罩的路由器 主控还有被动散热 这个是v5版本

主控AR7240是无线网络芯片大厂Atheros 于2009年推出的高性价比网络处理器，适合用于无线AP，无线路由器，网关等产品。
AR7240其内部既包括1个MIPS 24K内核的处理器，PCI-e Host主设备接口，集成了1个5端口百兆以太网交换机（MAC/PHY），1个USB 1.1 MAC/PHY，1个SPI外部存储器接口，DDR1/DDR2接口，1个高速UART接口，还有一些GPIO。
AR7240网络处理器是一种存储器为中心的架构，可与Atheros AR928x系列单芯片802.11n MAC/基带/射频芯片一起工作，可以实现性能卓越的802.11 a/b/g/n无线网络性能。

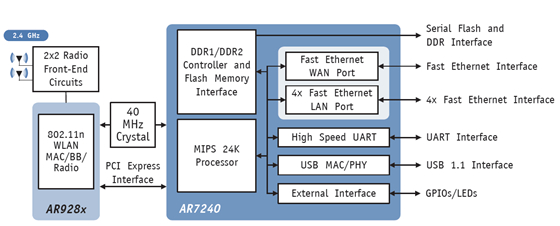

AR7240内部功能框图
AR7240主要参数
集成MIPS 24K，32位处理器内核，主频可达400MHz
64K指令高速缓存与32K数据高速缓存
集成百兆以太网交换机，可实现4LAN+1WAN
支持16位宽DDR1/DDR2内存，最高可以支持DDR1-400/DDR2-400
1个SPI接口
1个USB 1.1 Host接口
1个高速串口与多个复用的GPIO，可用于对LED的控制
1个x1 PCI-2主设备接口，可与AR928x系列无线网络芯片搭配使用
1个JTAG接口
14*14mm LQFP-128封装

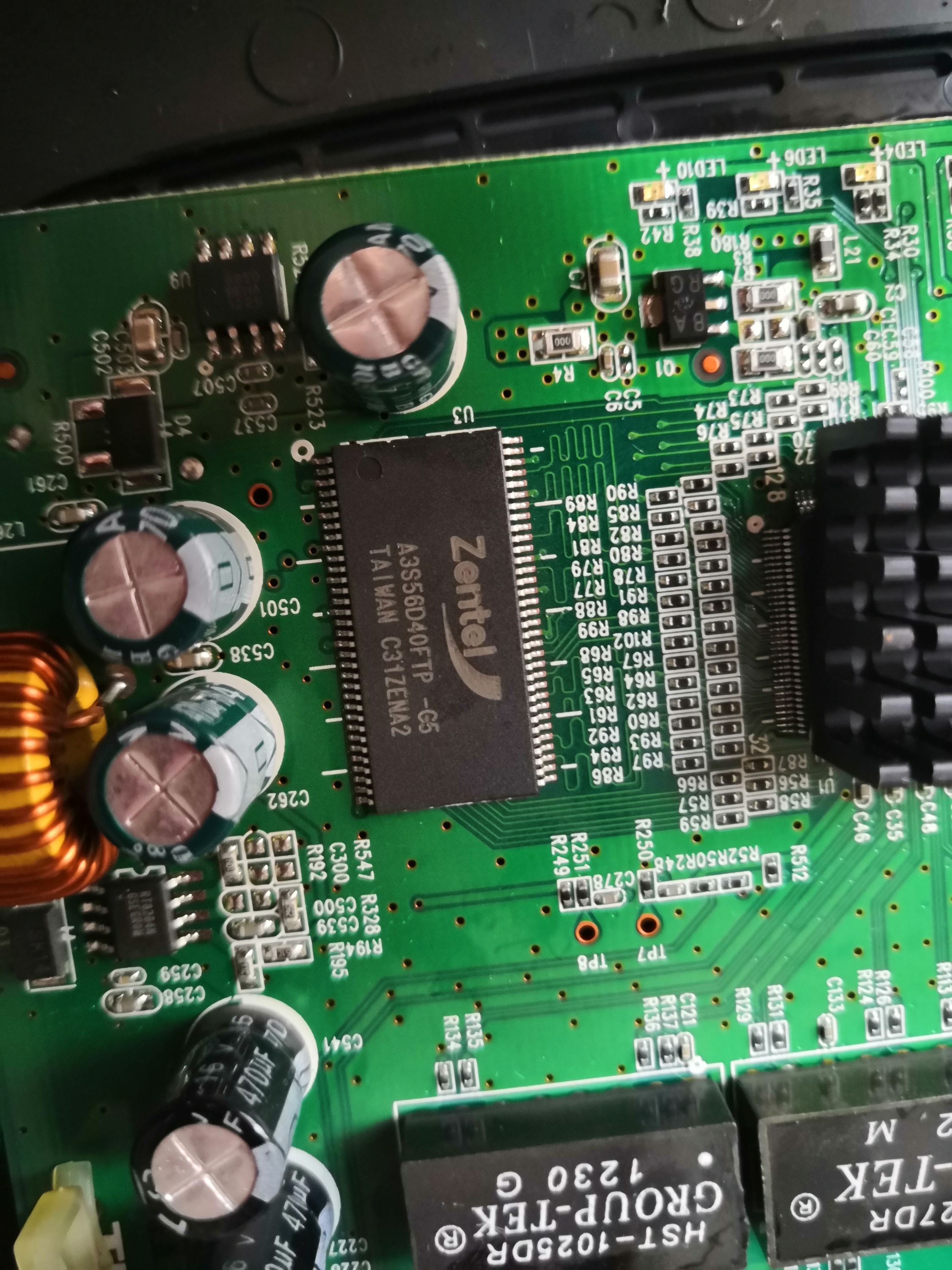

力积a3s56d40ftp-g5 （32MB内存）DDR1

4MB超大闪存 用的还是很久以前的UI

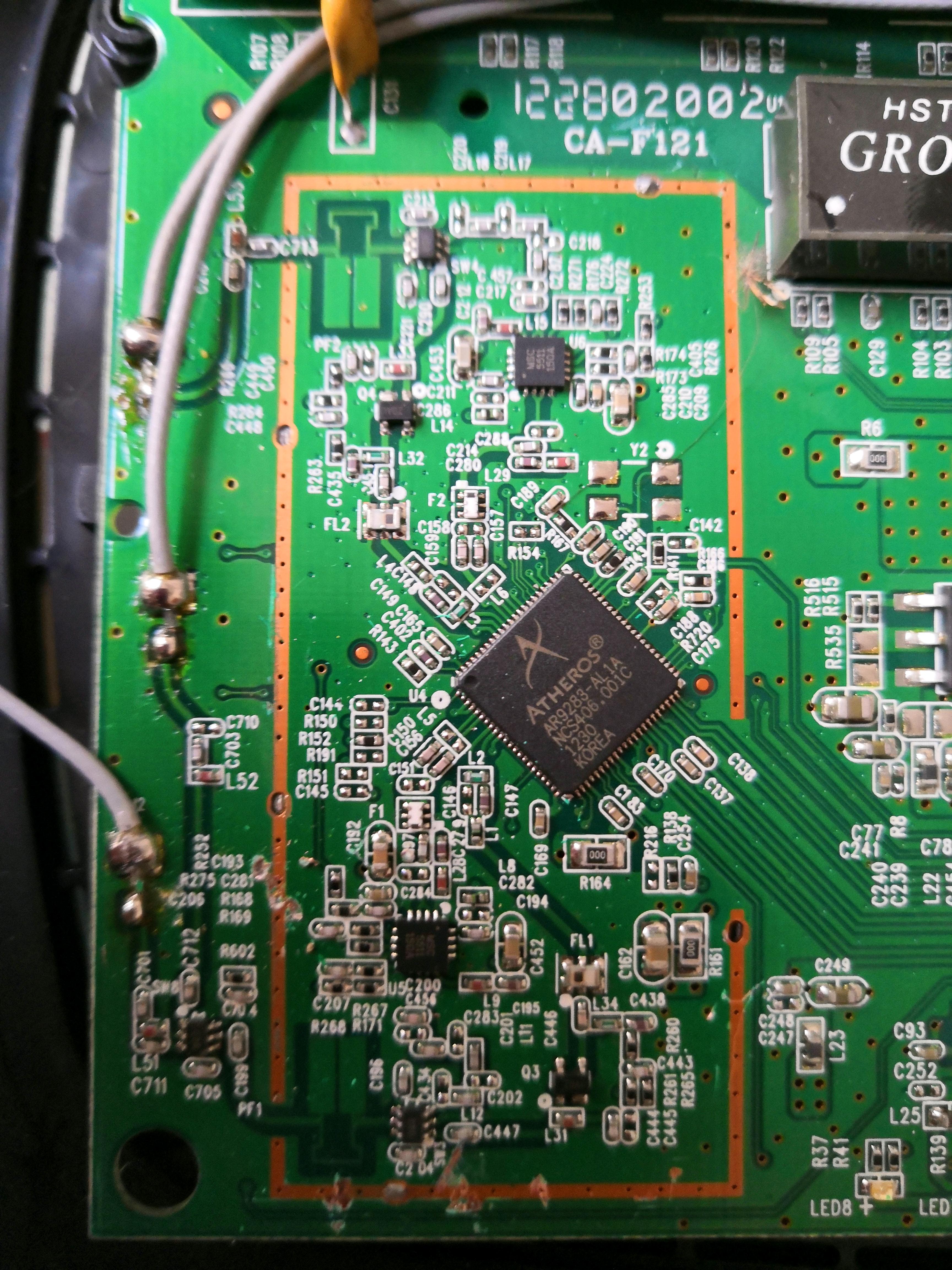

Atheros AR9283基带射频IC

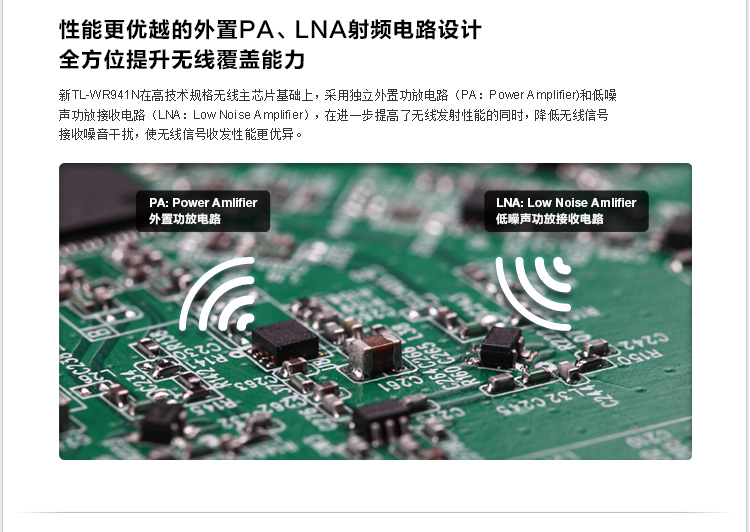

独立功放好评
等会上参数 电脑上传不了这个图片 用手机

我很想知道这个路由器是怎么实现3x3mimo的

我有一个

又
赶上直播
了

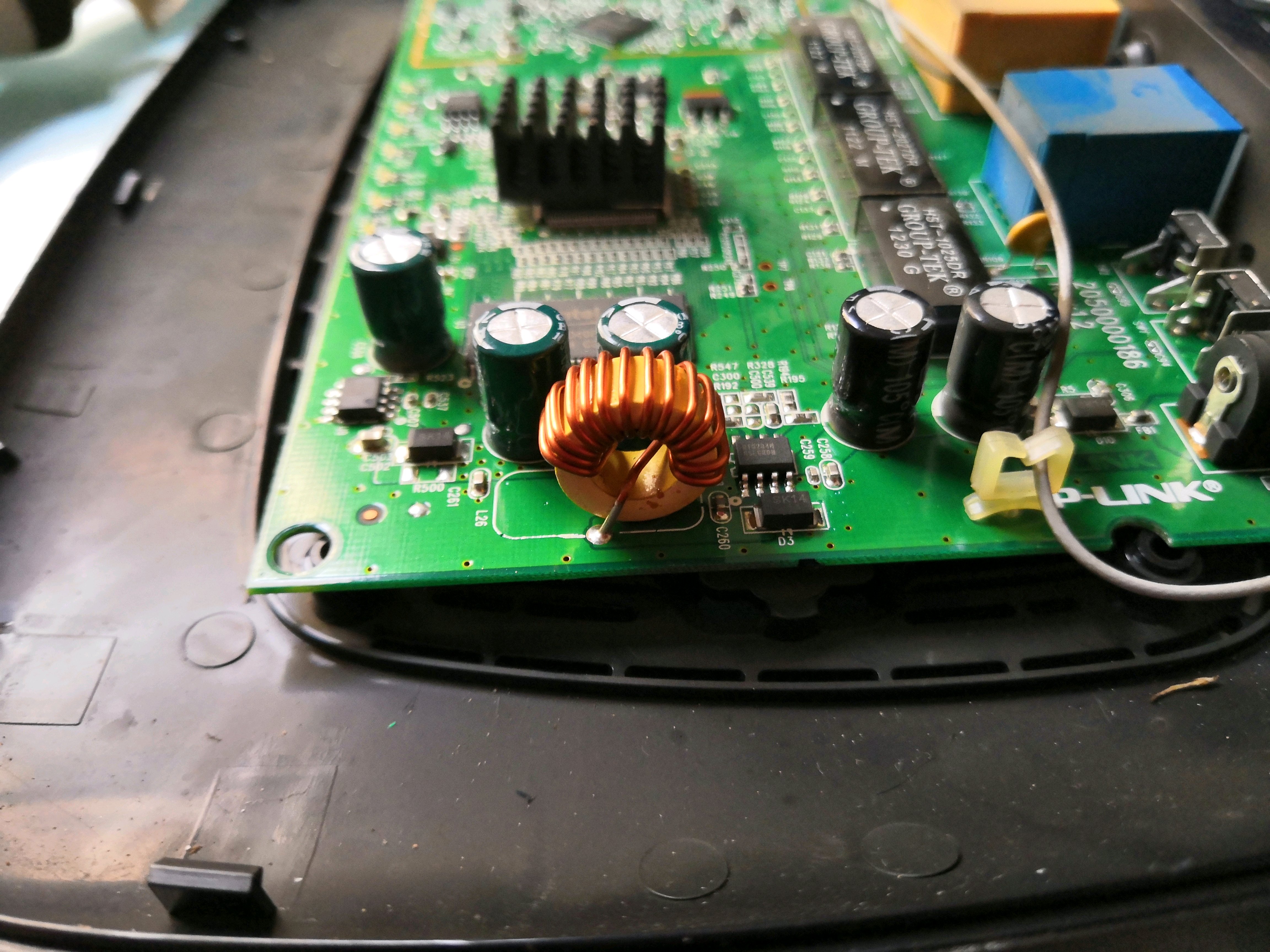

供电
