这个卡固怎么画呢？
solidworks吧
全部回复
仅看楼主
level 6
风吹🌞晒 楼主
如图，钣金绘制后，由于三个角是弧形面不支持钣金边线法兰，所以不能画，有没有方法可以完成
2018年12月11日 06点12分 1
level 12
京东动力♬
先画成平板，画出三个耳朵，再把平板用轧的形式折弯
2018年12月11日 06点12分 2
风吹🌞晒
轧折弯怎么玩？
2018年12月11日 06点12分
level 12
京东动力♬
下面称为轧工艺，看看sw相关指令如何体现钣金折弯（分多种）的工艺
2018年12月11日 07点12分 3
风吹🌞晒
一个平面的扎工艺可以，后面这3个耳朵要垂直于他，怎么绘制呢。先绘制平板，这个直角耳朵是不支持扎工艺的
2018年12月11日 07点12分
level 12
京东动力♬
这只是软件建模的变通方式，你不是说边线法兰不支持弧面吗，所以，采用变通方法绘制。
2018年12月11日 07点12分 4
level 12
京东动力♬
平板+边线法兰+轧
2018年12月11日 08点12分 5
风吹🌞晒

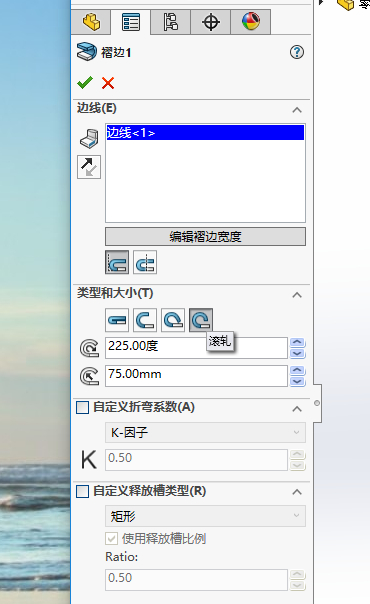

你这个好像不是SW软件，如楼下我设置滚轧就不让操作了。平面边线法兰是可以的[泪]
2018年12月11日 12点12分
京东动力♬
只是介绍一种思路方法
2018年12月11日 12点12分
level 6
风吹🌞晒 楼主
2018年12月11日 12点12分 7
