这可重用的引用为什么没有我在草图画的这根线呢
ug吧
全部回复
仅看楼主
level 11
今年过一造⚡ 楼主

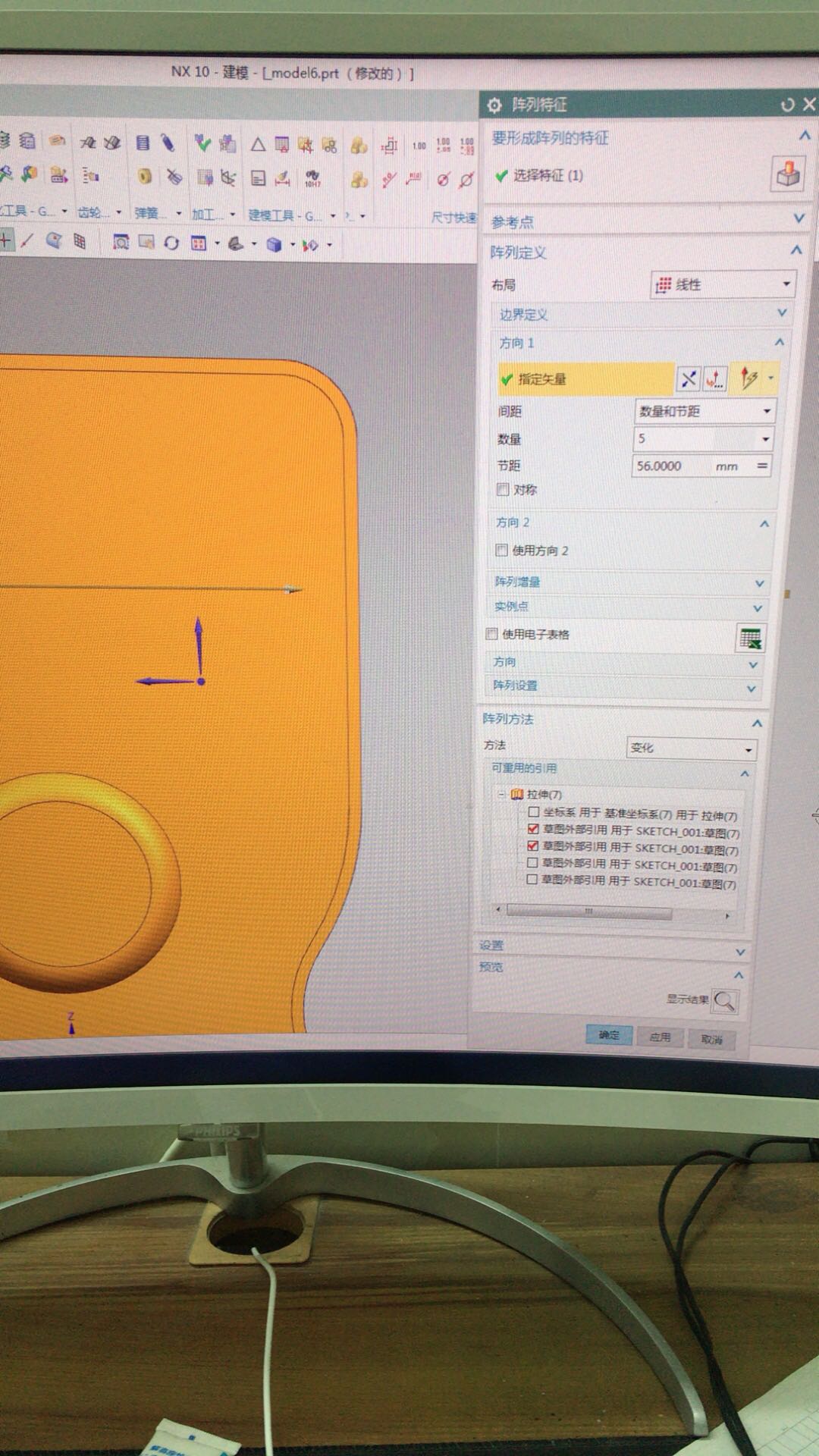

想要沿着这根线阵列，这可重用的引用就是没有这根线，怎么回事啊
2018年12月10日 13点12分 1
level 11
今年过一造⚡ 楼主
反复做了很多遍，哪里设置错了吗，换了个版本做还是这样子
2018年12月10日 13点12分 2
level 7
20岁那日不要脸
阵列特征的时候把草图也选上
2018年12月10日 15点12分 3
20岁那日不要脸
阵列哪个特征。就把那个特征的草图也选上。你试试看
2018年12月10日 15点12分
今年过一造⚡
@20岁那日不要脸 我选上了，草图设为内部的
2018年12月10日 22点12分
level 8
必胜☞登龙剑
这根圆弧线要单读画的草图。
2018年12月10日 16点12分 4
今年过一造⚡
晚上我试下看看
2018年12月10日 22点12分
今年过一造⚡

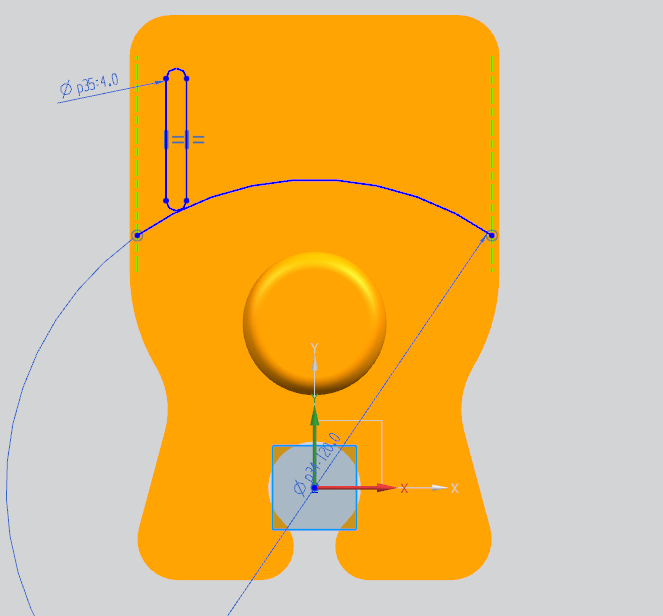

看下图草图6，单独设置了，不行，还是没有
2018年12月11日 12点12分
level 11
今年过一造⚡ 楼主
2018年12月11日 12点12分 5
level 11
今年过一造⚡ 楼主
@京东动力
2018年12月11日 12点12分 6
level 9
沧海横流快更💢
直接在建模画线阵列试试
2018年12月11日 12点12分 7
今年过一造⚡
试了，不行，它只能显示拉伸草图里面的曲线，但我画的圆弧又显示不出来[泪]
2018年12月11日 14点12分
level 8
必胜☞登龙剑
要点落在曲线上，先草图圆弧——拉伸——阵列
2018年12月11日 14点12分 8
必胜☞登龙剑
应该是他俩要有联系才能，显示出来。
2018年12月11日 14点12分
今年过一造⚡
@必胜☞登龙剑 就是点在线上，全约束的，不行。。
2018年12月11日 14点12分
level 11
今年过一造⚡ 楼主
2018年12月11日 14点12分 9
level 8
必胜☞登龙剑
可是你的草图怎么会在拉伸的下面？
2018年12月11日 14点12分 10
今年过一造⚡
你不是说那根弧线要单独画个草图，所以单独画的
2018年12月12日 11点12分
level 9
舊朋友丶
好像是设为内部草图还是设为当前特征的
2018年12月12日 01点12分 11
今年过一造⚡
设置了，不行
2018年12月12日 06点12分
level 1
chipoff
干嘛一定要草图阵列？做不出来就不要做了呗。拉伸后特征阵列不就行了吗？
2018年12月13日 08点12分 13
今年过一造⚡
我就是拉伸阵列里，引用里找不到那根弧线，没在草图里
2018年12月13日 15点12分
level 7
小郭同学🍭🍭
我这卡在这里 卧槽
2018年12月13日 13点12分 15
level 7
小郭同学🍭🍭
不知道你说的是不是就是这
2018年12月13日 14点12分 16
今年过一造⚡
是的，就是这样，找不到那根弧线，多少天了没弄好，难受
2018年12月13日 15点12分
level 7
小郭同学🍭🍭
你的直线和圆弧一个草图 你的拉伸要再开一个草图 要分开两个草图画才有这个选项
2018年12月13日 22点12分 17
今年过一造⚡
直线和圆弧的草图要设为拉伸内部，不然引用下面是空的
2018年12月14日 03点12分
小郭同学🍭🍭
是啊
2018年12月14日 07点12分
今年过一造⚡
终于好了，我开始把圆弧也单独分开画的，但我偷懒，在建模里面画的那根弧线，，怎么都找不到，刚刚闲着无聊，在任务环境画的草图，一下好了
2018年12月15日 09点12分
