换喇叭时发现接线问题，求助高工！

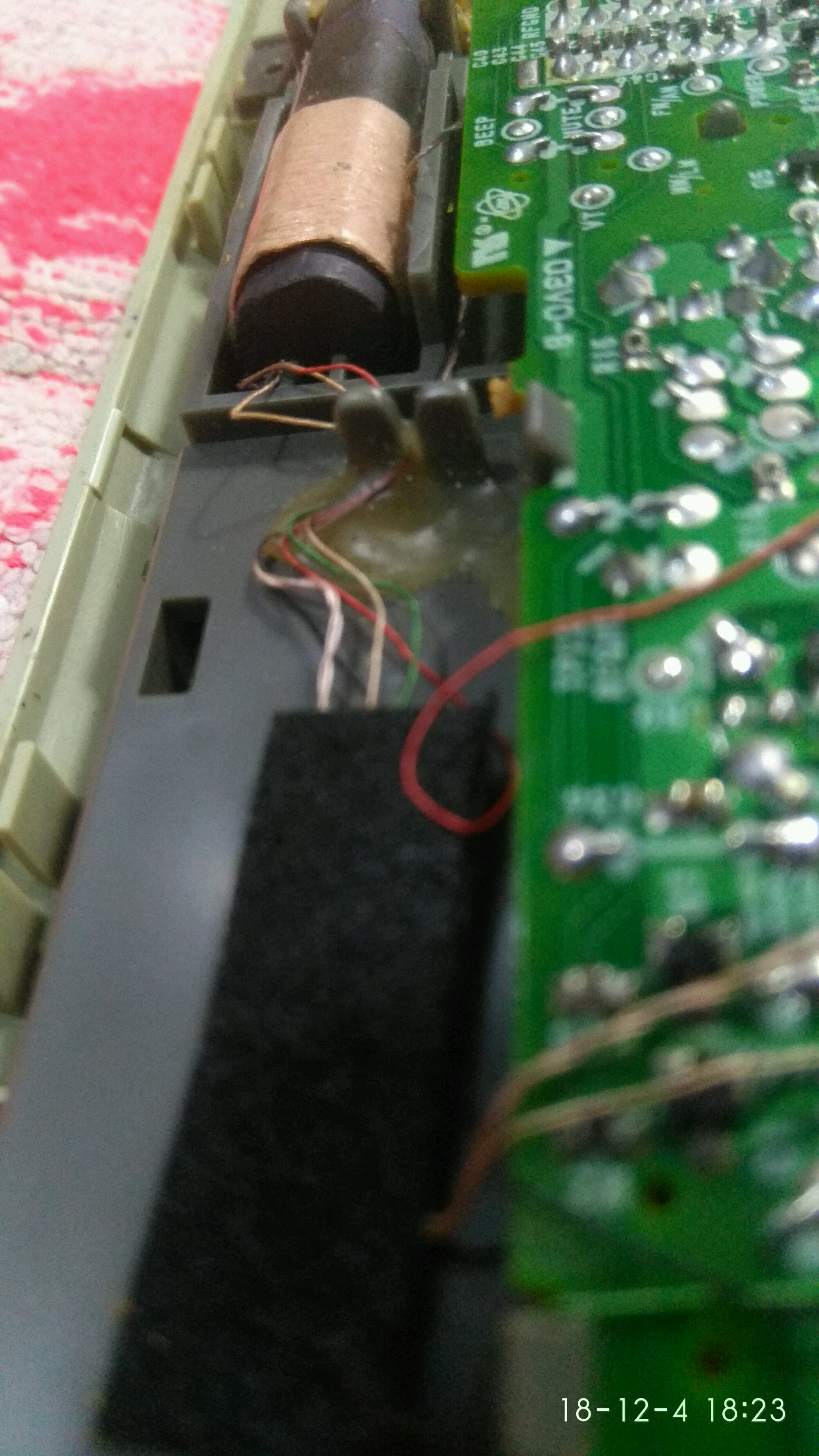

老机换喇叭完工，调频正常，中波收台少信号弱，无意中发现图1磁棒一引线头裸露，线头有锡，应该有焊接点才对，本人才疏学浅，不懂原理，找不到归属，恳请高工指点迷津，先行谢过！
2018年12月04日 02点12分 1
level 13
霾中樵👀 楼主

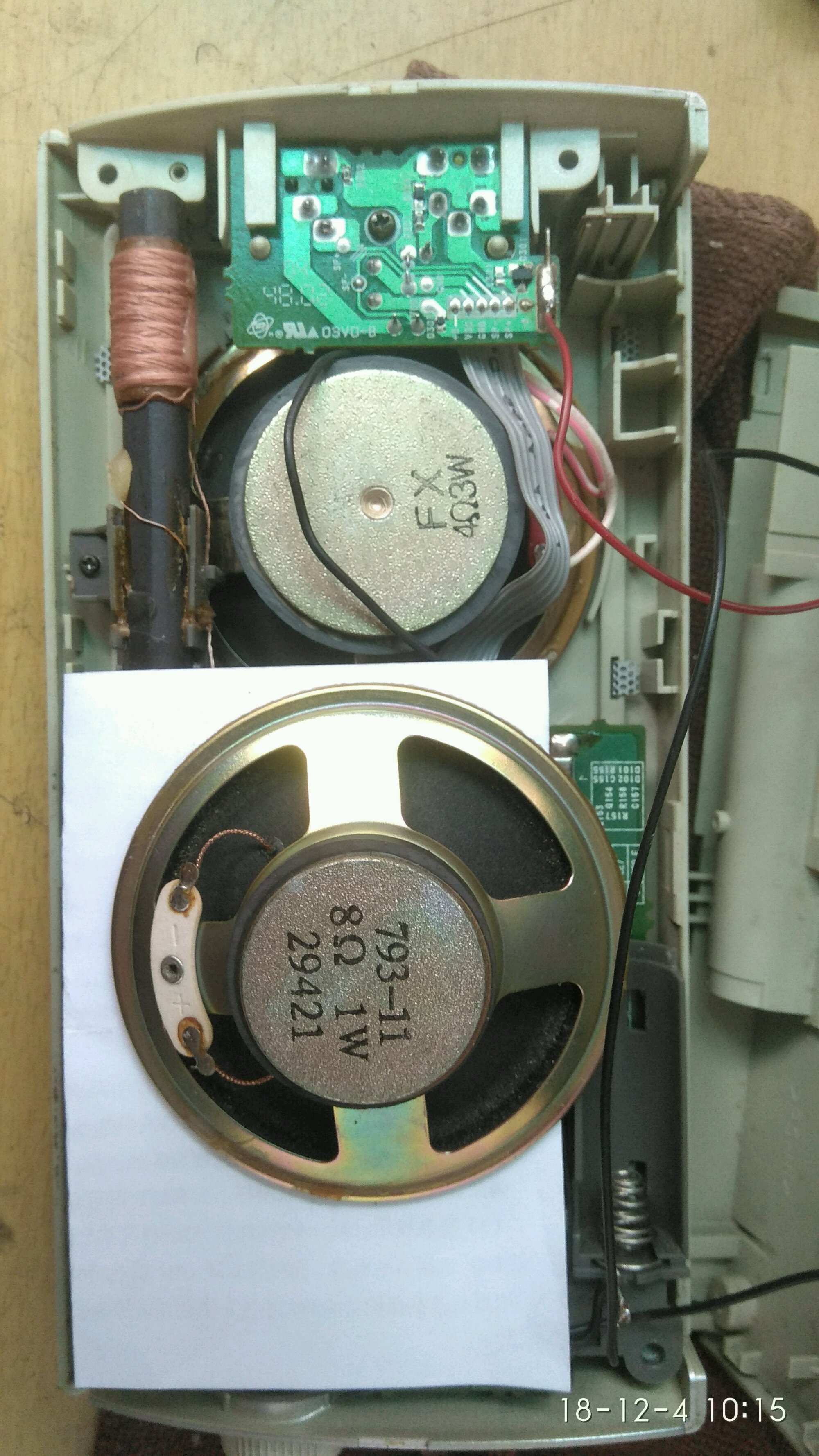

无人解惑，那先谈换喇叭感受:原机喇叭77毫米3寸8欧1瓦，感觉音量不够大且偏向中高音，不耐听，试用同口径4欧3瓦替代，替换后声场宽了许多，不再发紧，高频少了毛刺，低频也有了，三频平衡了许多，基本成功。继续求助图一接线问题！
2018年12月04日 02点12分 2
吧务
level 17
穷甲一方
高工，虽然职称高级，然本吧另有释义，慎用，要知道这个词怎么用。[你懂的]
2018年12月04日 05点12分 3
霾中樵👀
好的，记下了
2018年12月04日 06点12分
level 11
贴吧用户_54JS26M
这是什么绕法？。。。好像不是蜂巢啊。。。
2018年12月04日 05点12分 4
霾中樵👀
线头有上锡，肯定要焊接，按原理应该焊到哪里呢？
2018年12月04日 06点12分
贴吧用户_54JS26M
@霾中樵👀 猜是中间抽头吧，因为我也没绕过。如果中间抽头接地，则两边不直接接地，如果不用中间，则两端有一处接地。
2018年12月04日 06点12分
霾中樵👀
@贴吧用户_54JS26M 谢谢馒头，下班后再拍几张磁棒各引线图来。
2018年12月04日 06点12分
level 13
圣手颗粒
这个貌似是断线接头
2018年12月04日 05点12分 5
霾中樵👀
找遍了其他地方，都无类似断线头，会不会此头是归属到印版上哪个焊点？
2018年12月04日 06点12分
level 14
🍭一支穿云箭🎏
根据长度找点
2018年12月04日 06点12分 6
霾中樵👀
是按这个思路去的，但最近的焊点并无焊接痕迹啊
2018年12月04日 06点12分
level 15
🐿🎋迷糊🎋🐿
看样子表面光滑，不像是脱焊，估计是线接头，
2018年12月04日 06点12分 7
霾中樵👀
如果是线接头，那该去哪找另一个接头呢？
2018年12月04日 06点12分
🐿🎋迷糊🎋🐿
@霾中樵👀 估计线不够长了，焊起来，我在我的1103也看到了
2018年12月04日 06点12分
霾中樵👀
@🐿🎋迷糊🎋🐿 下班再拍几张图吧。
2018年12月04日 07点12分
level 16
贴吧用户_0X4V25E
试一下低端和高端是不是都正常，这个接头有可能是中间抽头，没有处理好，如果接收正常的话，用个热塑管处理一下
2018年12月04日 06点12分 8
霾中樵👀
低端和高端信号很弱，连540.639都听不清，只有729经济之声能听清，其他频点基本废了。
2018年12月04日 07点12分
level 15
狮城铁人
看不清机子只能猜，此头不去管它，另头焊着就行
2018年12月04日 06点12分 9
霾中樵👀
好的谢谢铁人
2018年12月04日 07点12分
level 12
上官封武XN
你可以使用实验法去试试看，如果在哪个貌似的位置接收效果转好了，就焊接在那里！
2018年12月04日 07点12分 10
霾中樵👀
主意不错，谢谢！
2018年12月04日 07点12分
吧务
level 15
黄树林中
有时候也可能是单端接地，加强对干扰的屏蔽。要是机器正常工作，就不用管它了。
2018年12月04日 09点12分 11
霾中樵👀
谢谢黄吧，调频完全正常，中波信号很差哦，虽然可以放弃中波，但如果能找到修复路劲，岂不更好，
2018年12月04日 09点12分
黄树林中
@霾中樵👀 老板不可避免地出现元件老化的现象，这是没办法的事。另外，中波现在基本上是残废，干扰很大。如果真要修复，这需要向铁吧和 @来碗米线撒 米线老师请教了。
2018年12月05日 01点12分
霾中樵👀
@黄树林中 谢谢，昨晚再拆机发现磁棒松动，和线圈严重位移，小心归位后，中波恢复正常了，接收性能略低于600，但差距不大，满意了。
2018年12月05日 01点12分
level 9
红尘有你_1314
不懂帮顶!
2018年12月04日 09点12分 12
level 13
霾中樵👀 楼主
下班后拆机再找可以线头无果，估计是中心抽头了，发现磁棒移位一厘米多，归位后，中波接收恢复正常，再上几张图
2018年12月04日 11点12分 13
黄树林中
恭喜了！
2018年12月05日 01点12分
霾中樵👀
@黄树林中 谢谢！
2018年12月05日 01点12分
level 13
anuny10
这好像索尼机的版子呀 另求告知这新喇叭高度 某宝有么
2018年12月04日 11点12分 14
霾中樵👀
高度2.5厘米，某宝有无未知，我这是拆机的
2018年12月04日 12点12分
level 9
咔咔狼008
赶紧换回原来的喇叭去，原喇叭和你新换的喇叭在同样音量下，能省一半多的电。
2018年12月04日 12点12分 15
