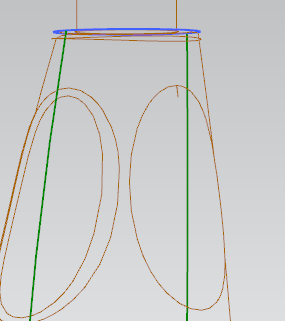

问下，这个面圆角导不了，打到线框模式看到这边多了个很短的线
ug吧
全部回复
仅看楼主
level 11
今年过一造⚡ 楼主
这就是一个拉伸做出来的，来回检查了有40分钟了，删了好多次再做还是这样会多根线
或者有什么办法能把这短的线给去掉吗，谢谢了
2018年12月01日 12点12分 1
level 11
今年过一造⚡ 楼主
上次做也没这问题
2018年12月01日 12点12分 2
level 11
今年过一造⚡ 楼主
有谁能帮我解释下，有界平面，n边曲面，缝合的区别吗
还有有时候做出来不是实体，有时候是实体，每次都把界面剪切来看看才知道
2018年12月01日 12点12分 3
土豆片😘♋
其实这个很简单的，不是实体只有一个可能就是所有的曲线连接起来不是封闭空间
2018年12月01日 14点12分
今年过一造⚡
@土豆片😘♋ 在拉伸命令里就是这样的，但在这几个命令里连起来了，做出来有时也不是实体，空心的
2018年12月01日 14点12分
土豆片😘♋
@今年过一造⚡ 方面加Q不3406969808 备注贴！ 到时候跟你详细解答下
2018年12月02日 14点12分
level 8
天材enjoy
能把这瓶子画出来还解决不了这小问题，真是大神
2018年12月01日 13点12分 4
今年过一造⚡
求教，不会
2018年12月01日 14点12分
天材enjoy
我也不会[笑眼]你去把前面所有步骤公差试着改小看看，这个瓶子我不一定画的出来[捂嘴笑]
2018年12月02日 00点12分
level 11
饭团BAOZI
至今没看懂你遇到的什么问题，是哪里的倒角倒不起来
2018年12月02日 01点12分 5
今年过一造⚡

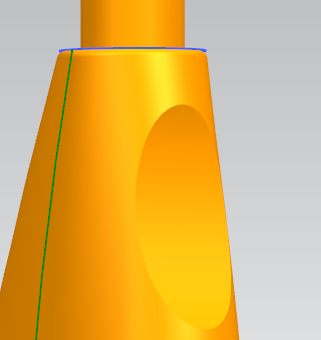

就这个憋下去的椭圆球，给它边倒圆做不了，上面多了根很短的线
2018年12月02日 01点12分
海岛冰轮1992
请问你瘪下去的椭圆球面是怎么做出来的？
2018年12月03日 06点12分
今年过一造⚡

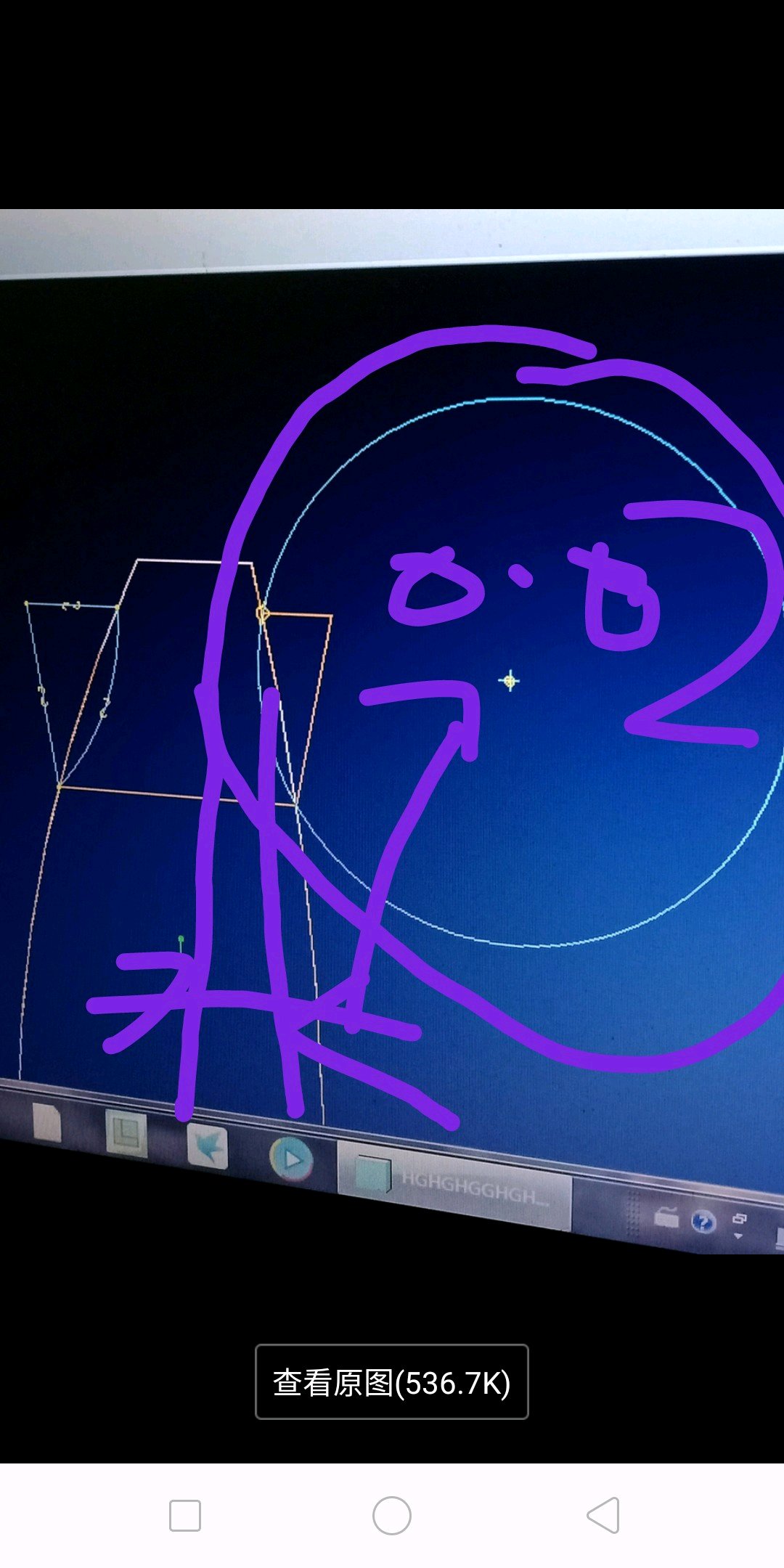

@海岛冰轮1992 看我下面发的草图，画出这形状拉伸求差就出来了啊
2018年12月03日 11点12分
level 14
流星方程式
倒不了圆？那就【移除所有参数】
2018年12月02日 02点12分 6
今年过一造⚡
试了不行，要把那个面多出来那根短的删了才行
2018年12月02日 12点12分
level 11
今年过一造⚡ 楼主
2018年12月02日 12点12分 7
level 12
京东动力♬
有原始图纸吧，贴个截图，估计是前面作面的问题
2018年12月02日 12点12分 8
今年过一造⚡
大哥下面发出来啊，全约束的，看不出哪里问题
2018年12月03日 11点12分
level 4
情归旅途ACE
焊接曲线，然后缝补曲面，最后倒圆角
2018年12月03日 10点12分 9
今年过一造⚡
没找到焊接曲线这命令[汗]
2018年12月03日 11点12分
情归旅途ACE
@今年过一造⚡ 搜索命令
2018年12月04日 05点12分
level 11
今年过一造⚡ 楼主
2018年12月03日 11点12分 11
今年过一造⚡
第14步就完成了，后面替换面命令什么都是想怎么做出边倒圆了
2018年12月03日 11点12分
海岛冰轮1992
草图中间三条小竖线，是不是用不到呀
2018年12月04日 03点12分
海岛冰轮1992
个人感觉草图尽量简洁不要太复杂吧，细节性的特征在生成实体之后再修剪
2018年12月04日 03点12分
level 12
京东动力♬
好的，有空仔细看看
2018年12月03日 12点12分 12
今年过一造⚡
加工方面你也会吗，你工作是什么啊，感觉你什么都会，别人问的问题你也都会详细解答，这么好的人[勉强]
2018年12月03日 15点12分
京东动力♬
客气了，问题见多了，对自己也是种学习进步的方式
2018年12月03日 15点12分
海岛冰轮1992
楼上是全能型的，鉴定完毕[真棒]
2018年12月04日 00点12分
level 12
京东动力♬
软件出现那个短线效果，proe主要原因是模型相对精度误差，对ug尝试了下公差，也做不出你那个效果，版本不一样也是原因，如果要解决，尝试下，改变下建模思路，双击此处拉伸特征，重新编辑截面:
方法一:把该处弧直接变成个圆，目的的把弧延长，用圆拉伸切料，
2018年12月03日 23点12分 16
level 12
京东动力♬
方法二:同样把该弧延长为半圆，用它作轨迹扫掠，截面直接用直线，切料
2018年12月03日 23点12分 17
level 12
京东动力♬
方法三，编辑截面，原图弧变圆，把此圆变为结构圆，重新画同心圆，二者尺寸偏距0.02，拉伸切掉
2018年12月03日 23点12分 18
level 4
一缕孤烟楼☜
连接面，再倒圆
2018年12月04日 00点12分 19
