利用子程序车矩形螺纹，试验品
数控车床吧
全部回复
仅看楼主
level 15
聽夏遊💯 楼主

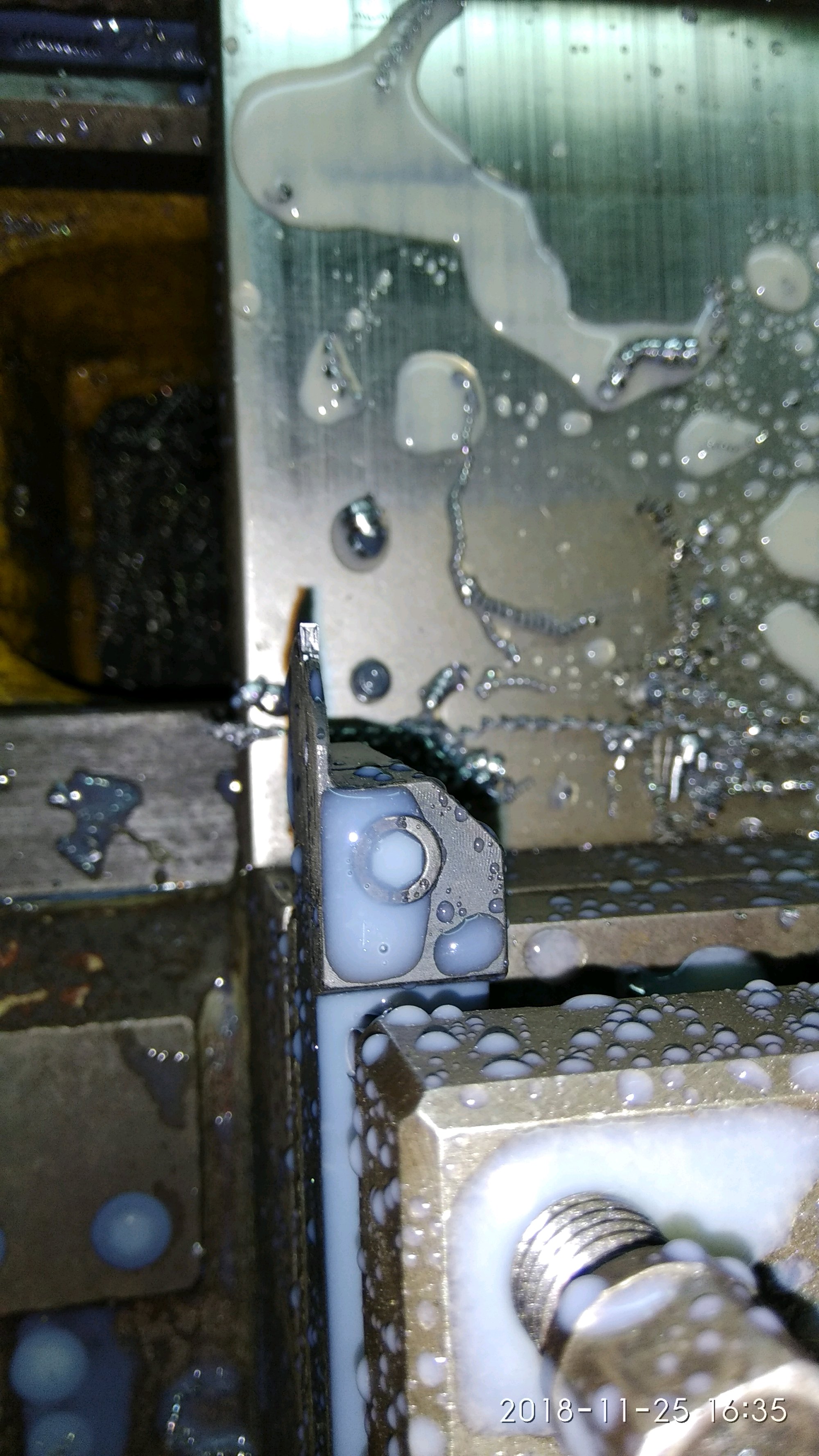

今天有点闲，就想试试矩形螺纹，手头只有残废的980t系统，2mm切刀，这**系统还不支持b宏，对于a宏如看天书的我只能曲线救国，用子程序车了……
这个螺纹只有样板，不知道大小，只知道大径21.0牙底直径18.0牙顶宽1.7螺距4.0mm，刚好2.0的切刀，再偏移0.3就够了。
2018年11月25日 09点11分 1
level 15
聽夏遊💯 楼主
我都觉得这办法简直很傻瓜，大家有兴趣的我可以发程序。
2018年11月25日 09点11分 2
粗鲁的男人
可以用变量，看起来更简洁
2018年11月25日 11点11分
聽夏遊💯
@粗鲁的男人 就是觉得a宏太麻烦
2018年11月25日 12点11分
粗鲁的男人
@聽夏遊💯 嗯，主要是语句和格式。弄不好就报警
2018年11月25日 15点11分
明天地飞机
在
2020年06月27日 14点06分
level 12
哀傷之触
大神，求程序。一直想搞懂这种大螺距调用子程序的办法，脑子里有个大概的轮廓就是有些细节还不清楚
2018年11月25日 09点11分 4
哀傷之触
@聽夏遊💯 梯形的z向变量不知道该怎么算，矩形的还好算点。
2018年11月25日 09点11分
聽夏遊💯
@哀傷之触 不对，因为梯形是三十度，确实要算，这样车好像真的不行
2018年11月25日 09点11分
孙星伟1982
梯形用G76
2020年08月06日 13点08分
level 15
聽夏遊💯 楼主
2018年11月25日 09点11分 5
哀傷之触
子程序呢？
2018年11月25日 09点11分
聽夏遊💯
@哀傷之触 发了，在楼下
2018年11月25日 09点11分
level 15
聽夏遊💯 楼主
看定位以及最终计算，这里是每次车0.1，然后偏移0.3
再继续车到18.0
2018年11月25日 09点11分 6
亲亲你的小嘴55
还是goU-0.1?
2019年03月10日 01点03分
聽夏遊💯
@1985机器猫 何出此言？
2021年05月11日 00点05分
电脑感冒
g92u-5.2是直接一刀干到位吗？一直理解的是g92 x21.0z-79 r4 x20.0 x19.0 这样一刀一刀往下车，再然后这个u-5.2是怎么算的，不明白，望赐教
2018年11月26日 14点11分
聽夏遊💯
@电脑感冒 请注意审题，因为主程序定位在26.0，然后调用27次子程序，第一次子程序头u-0.1，定位在25.9，g92u-5.2表示第一刀车到20.7，相当于g92（25.9-5.2）z-然后子程序定位递减0.1变成25.8 于是继续g92（25.9-5.2)
2018年11月26日 14点11分
level 9
新人不喜狂喷
可以[真棒]
2018年11月25日 11点11分 8
聽夏遊💯
[酷]
2018年11月25日 11点11分
level 5
Hi前辈请指教
偏移不是用UW吗，怎是G0Z2.3
2018年11月25日 12点11分 9
已经迷失自我😫
不错，已经关注
2019年06月24日 08点06分
level 5
Hi前辈请指教
我记得偏移是在主程序，子程序都是绝对值编
2018年11月25日 12点11分 10
聽夏遊💯
大同小异吧，都一个原理
2018年11月25日 12点11分
level 12
不如♋
按你的仿做了一个，好用的一批
2018年11月25日 17点11分 12
聽夏遊💯
[真棒]
2018年11月26日 01点11分
聽夏遊💯
光洁度比我的好，你开多少转速来车的？
2018年11月26日 14点11分
不如♋
@聽夏遊💯 200多
2018年11月26日 15点11分
聽夏遊💯
@不如♋ 夜班？真辛苦
2018年11月26日 16点11分
level 13
做你的蓝颜fly
这个简单的程序，翻译成A宏也不复杂
2018年11月26日 01点11分 13
聽夏遊💯
初衷是让不会宏程序的人只用子程序能车矩形螺纹。[哈哈]
2018年11月26日 02点11分
聽夏遊💯
a宏我也会，不过不是很熟。
2018年11月26日 02点11分
做你的蓝颜fly
@聽夏遊💯 A宏不看书我感觉能背下来的几乎没有
2018年11月26日 04点11分
索马里爱悲剧💫
你个猪儿，11级了
2019年11月09日 05点11分
level 7
夜闯萝莉闺房
其他的都没什么问题但是为什么要偏移0.3呀？ 新手 赐教
2018年11月26日 02点11分 14
夜闯萝莉闺房
@聽夏遊💯 G92中的R-0.07 是怕让刀？
2018年11月26日 07点11分
聽夏遊💯
螺距4.0，牙顶1.7所以牙底是2.3，两毫米的切刀通过偏移0.3就刚好。而且因为大螺距通过左右偏刀达到不卡刀的目的
2018年11月26日 03点11分
聽夏遊💯
@夜闯萝莉闺房 是的，因为细长，所以加了锥度
2018年11月26日 07点11分
夜闯萝莉闺房
@聽夏遊💯 楼主强大 考虑的周到，以后还要多向楼主学习
2018年11月26日 07点11分
level 7
Dfhhhjjfds
梯形牙可以这样走吗？
2018年11月26日 14点11分 16
聽夏遊💯
应该不行吧，因为存在30度斜面，车深后不知道会不会卡刀。理论上应该只能用宏算好每一刀的槽宽进行分刀。
2018年11月26日 14点11分
白完℃
@聽夏遊💯 可以的师傅，我用子程序车了好多梯形丝杆了。只要精度要求不高可以干，宏程序车太慢了。
2018年11月27日 00点11分
level 7
飞乂扬
问一下是锥的吗？u－5.2这个不是锥吗？
2018年11月27日 03点11分 19
聽夏遊💯
直的，不过有一点点锥度，因为前面让刀，不过是R-0.07控制的。跟U-5.2没关系。g92有绝对值用法和相对用法
2018年11月27日 03点11分
飞乂扬
@聽夏遊💯 嗯嗯，学习了，我以前只知道绝对值。U-5.2相对的是哪个值？
2018年11月27日 03点11分
聽夏遊💯
@飞乂扬 主程序26.0然后子程序头再u-0.1 每次再循环u-0.1
2018年11月27日 04点11分
飞乂扬
@聽夏遊💯 嗯嗯，明白了，谢谢，又学会一招
2018年11月27日 04点11分
level 9
💫火火火
M98 p0063 L27吧？你这样也可以用吗
2019年01月17日 07点01分 20
聽夏遊💯
这是新代的格式，广数不行的。
2019年01月17日 09点01分
level 13
十三月222
G76两行不就搞定了，第一行p后面角度写0
2019年01月17日 09点01分 21
聽夏遊💯
因为这机床不行。螺距3.0都会卡刀的。
2019年01月17日 10点01分
十三月222
@聽夏遊💯 做这种矩形螺纹，不跟你用子程序一个样吗，只有前面一个刀刃吃刀，螺距大小没关系的！
2019年01月17日 10点01分
十三月222
@聽夏遊💯 只要第一行角度写0，每刀进给留按你子程序的下单量做，毛线问题都没有，程序就两行，简单明了
2019年01月17日 10点01分
聽夏遊💯
@十三月222 g76这样车不是和92一样直进了吗？
2019年01月17日 14点01分
