普通ZVS想用60V电压要如何改造？

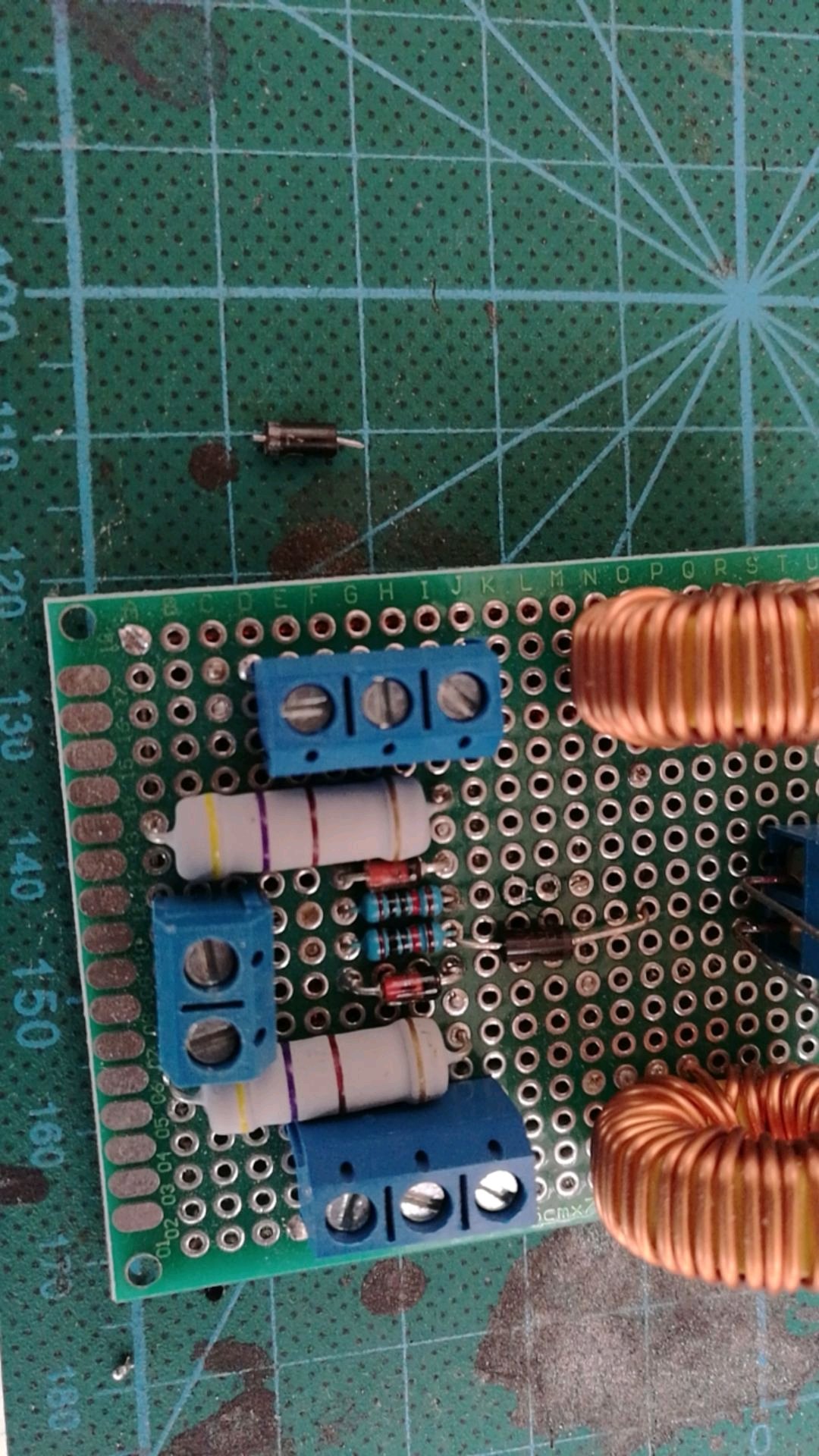

这个是ZVS无线供电，想用60V作为输入电压，mos管和电阻要换吗？
2018年11月23日 02点11分 1
level 11
贴吧用户_763K5K8
？管子耐压大点
2018年11月23日 03点11分 2
level 11
贴吧用户_763K5K8
电阻换680好一点，管子用250v的管子
2018年11月23日 03点11分 3
level 11
贴吧用户_763K5K8
不过还是建议玩桥式，自从碰到了桥式电流，恨不得把家里所有开关电路都做成桥式
2018年11月23日 03点11分 4
keyclone
什么是桥式？我一个学化学的听不懂(=_=)，
2018年11月23日 03点11分
L刘海东
全桥吧，话说桥有什么好处？就是能上高压？
2018年11月23日 08点11分
贴吧用户_763K5K8
@L刘海东 你不是玩过特斯拉吗
2018年11月23日 08点11分
L刘海东
@贴吧用户_763K5K8 单管的
2018年11月23日 08点11分
level 7
冰霜紫虹
电感用100uh和200uh的有神马区别啊[疑问][疑问][疑问][疑问][疑问][疑问][疑问][疑问][疑问][疑问]
2018年11月23日 06点11分 5
大绅士_H君
谐振电感还是扼流圈？[滑稽]
2018年11月23日 09点11分
冰霜紫虹
@大绅士_H君 扼流圈😳
2018年11月23日 10点11分
大绅士_H君
@冰霜紫虹 那个可以限制功率的[捂嘴笑][滑稽]
2018年11月23日 10点11分
冰霜紫虹
@大绅士_H君 那zvs是只能用谐振电感么😳
2018年11月23日 10点11分
level 14
keyclone 楼主
100uh的就够了，电感是用来通直流阻交流的，也是这个电感反馈电压给MOS管起振的
2018年11月23日 07点11分 6
level 14
世界级🌚可爱
管子耐压得高，其次都不用变
2018年11月23日 08点11分 7
level 8
暴怒火
换个耐压300v的就好了
2018年11月23日 13点11分 8
level 14
keyclone 楼主
今天早上上电到48V时翻车了，左半边二级管和12V稳压管爆了，直接变导体，谐振电容也爆了
2018年11月25日 04点11分 9
level 9
欧阳铁蛋℉
zvs是用稳压二极管提供偏压的，虽然可以增加470电阻来改善，但是压差太大二极管也受不了，而反馈电压只提供关闭电位，这里倒是不需要改动，你可以这样，用串联稳压给管子单独提供偏压，串联稳压的电阻可以设置的阻值高点，这样稳压管就没问题了，之后串联稳压电路输出再给470电阻就行了
2018年11月25日 09点11分 10
keyclone
你的意思是稳压二级管前面再加一个电阻？
2018年11月25日 11点11分
欧阳铁蛋℉
@keyclone 不是我的意思是加一个三极管的串联稳压给功率管G提供偏压
2018年11月25日 14点11分
keyclone
哦，这个我试试
2018年11月25日 14点11分
欧阳铁蛋℉
@keyclone 我只是奇怪为什么非得用这么高电压，无线充电没必要弄这么高电压啊
2018年11月25日 15点11分
level 1
叫我ljka
这个ZVS可以直接买成品吗，自己去买配件怕大小不配套
2019年10月21日 03点10分 11
keyclone
这个没有什么大小问题，都是自制的，没有成品，不过某宝上xkt801-100这个你可以试试
2019年10月21日 04点10分
等我先变个身º
@keyclone 电路图看不懂，大佬有洞洞板背面照片么[泪]
2019年12月09日 09点12分
level 11
破晓G子夜
66666666
2019年12月10日 05点12分 12
level 1
红烧肉妖怪
请教，作为弱电小白能制作吗
2020年07月16日 04点07分 13
level 14
keyclone 楼主
可以，我没有学过电学都可以
2020年07月16日 06点07分 14
红烧肉妖怪
真的吗，感觉你好专业，虚心求教，电路图和所需材料
2020年07月16日 06点07分
level 1
红烧肉妖怪
你看起来很专业呀，好想学你这个，虚心求教电路图和所需材料，可否传授
2020年07月16日 06点07分 15
