求问，这四个图怎么画，求大神指点
cad吧
全部回复
仅看楼主
level 7
⛄大南瓜瓜瓜🍄 楼主
求问，这四个图怎么画，求大神指点[泪][泪][泪]
2018年11月04日 13点11分 1
level 7
⛄大南瓜瓜瓜🍄 楼主
啊啊啊啊，不要沉，真心想问，没有思路哈，求大神指点，谢谢🙏
2018年11月04日 14点11分 2
小杰❀
拿手机照着拍张照，缩放尺寸照着描！哈哈哈哈(ಡωಡ)hiahiahia
2018年11月06日 01点11分
level 7
头套一只袜子
话说有耐心的话应该可以画出来吧，只是可能要点时间[乖]
2018年11月04日 14点11分 3
⛄大南瓜瓜瓜🍄
求指点，先说说第二个图好吗，里面的圆弧怎么画
2018年11月04日 14点11分
头套一只袜子
@⛄大南瓜瓜瓜🍄 圆弧，先画直径，然后等分，再画半圆
2018年11月04日 14点11分
天材enjoy
图二多段线
2018年11月05日 14点11分
level 7
头套一只袜子

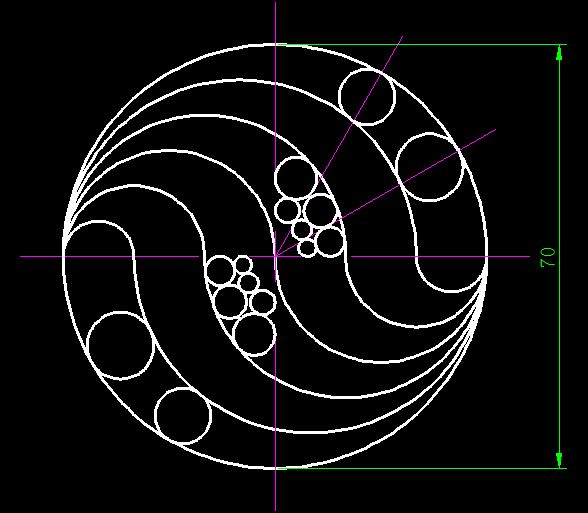

把一个九十度角分成三等份，最外层的圆就不说了，简单。中间一层的圆用相切，相切相切画圆。然后同理画出最里层的圆。然后旋转[小乖]
2018年11月04日 14点11分 4
⛄大南瓜瓜瓜🍄
对对对，我怎么没想过相切画出来，超级感谢🙏
2018年11月04日 14点11分
头套一只袜子
@⛄大南瓜瓜瓜🍄 [乖][乖][乖]
2018年11月04日 14点11分
⛄大南瓜瓜瓜🍄
回复 头套一只袜子 那您知道另外的图吗？
2018年11月04日 14点11分
头套一只袜子
回复 ⛄大南瓜瓜瓜🍄 :也不是很难吧，数据都有，一步一步画，可能只是慢一点[小乖]
2018年11月04日 14点11分
level 8
☞零º
**，看了就很慌[汗]
2018年11月04日 15点11分 5
⛄大南瓜瓜瓜🍄
我也慌
2018年11月04日 15点11分
⛄大南瓜瓜瓜🍄
@恩惠不懂 谢谢
2018年11月06日 05点11分
⛄大南瓜瓜瓜🍄
@括爽聨邢蹞 谢谢
2018年11月06日 05点11分
level 8
399486255
图都不难，就是费时间，图四不画了

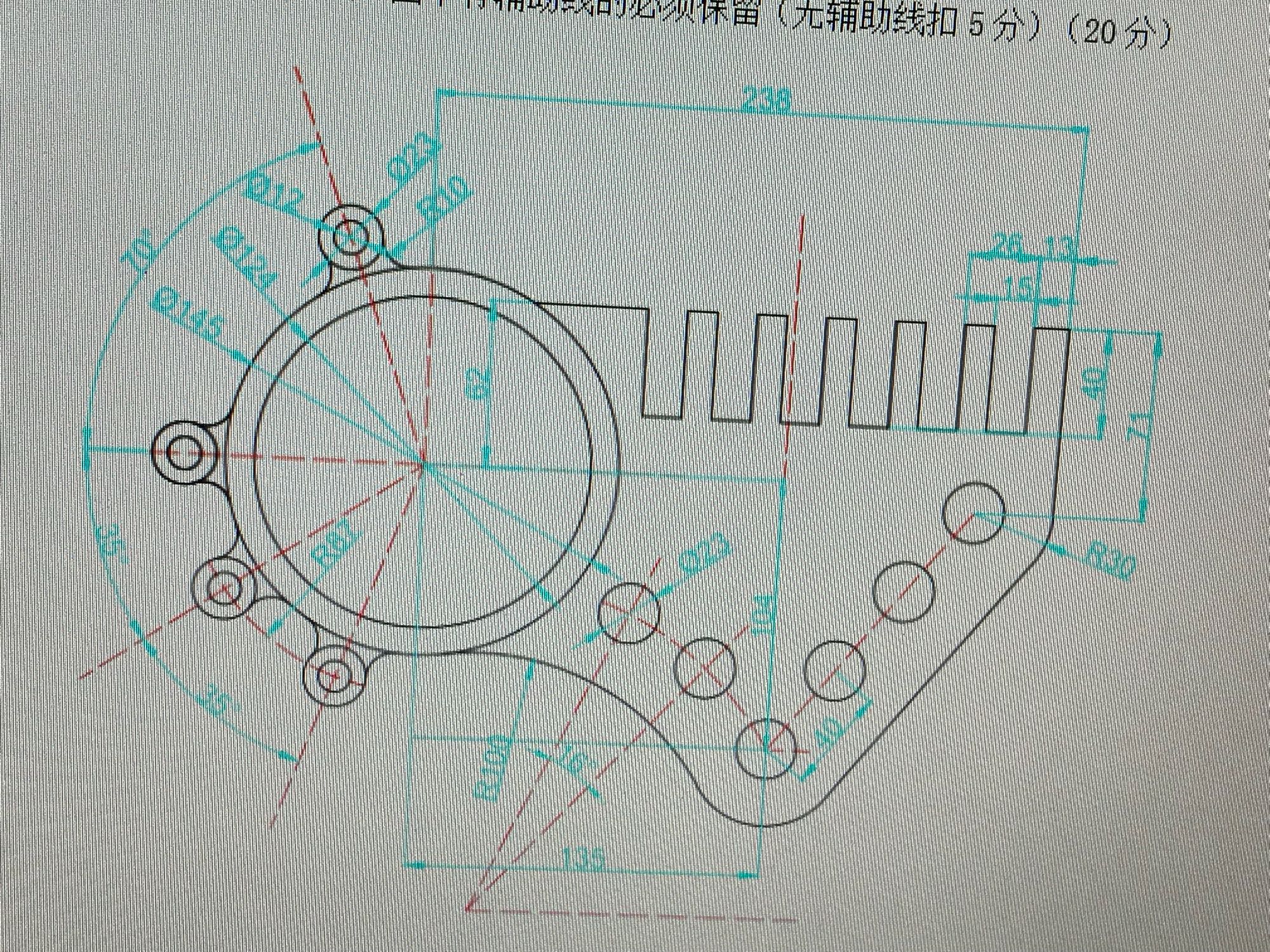

图一把中心线画出来按角度复制旋转，把外形定出来，上面R8的圆带基点复制或整列，中间的三点画圆弧

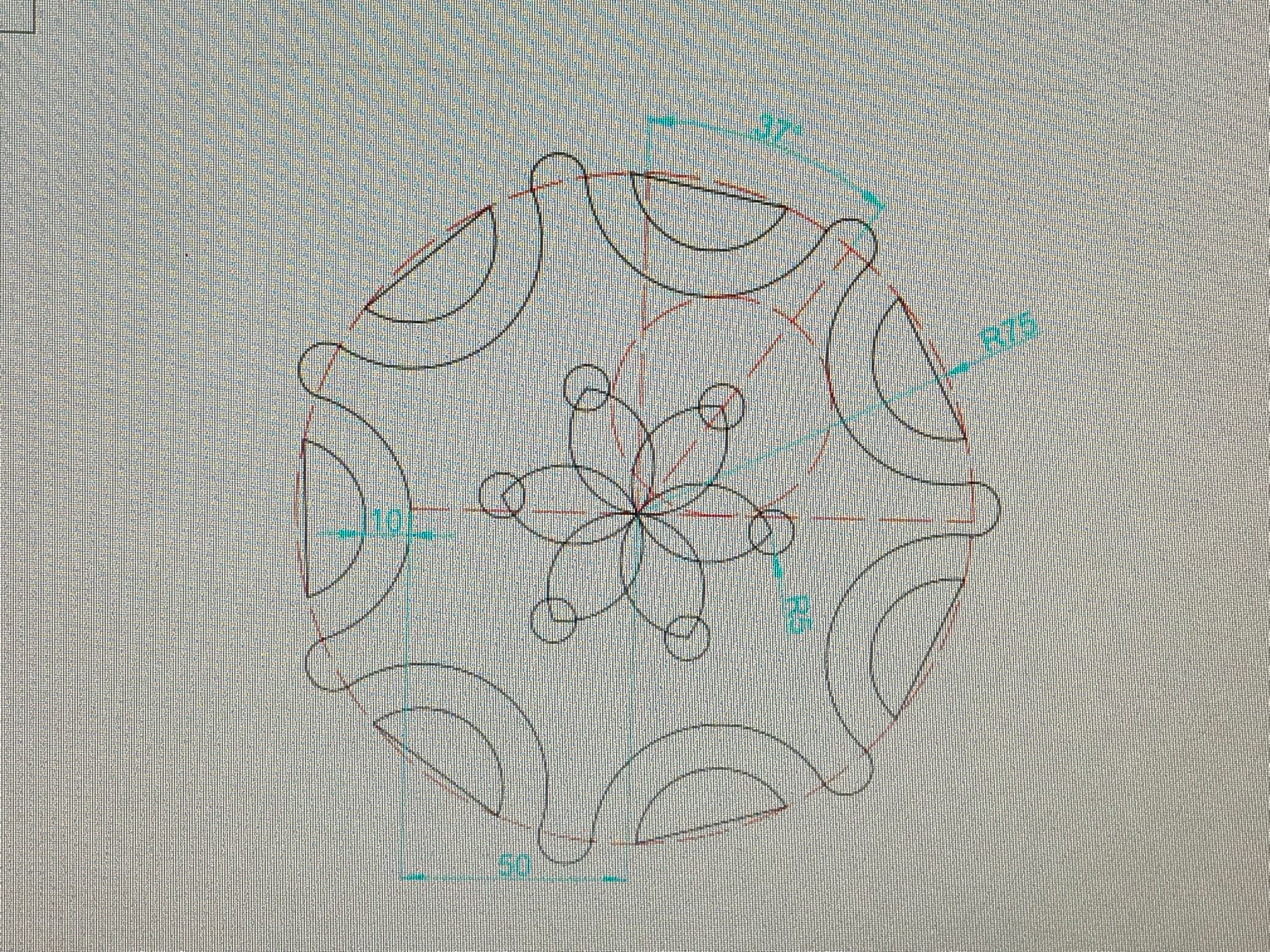

图三做个内接正七边形，做个与大圆同心的R50圆，后面就好画了
2018年11月05日 05点11分 7
⛄大南瓜瓜瓜🍄
谢谢大神，我试试，谢谢
2018年11月05日 07点11分
余生少年💞
真大神啊
2018年11月05日 08点11分
⛄大南瓜瓜瓜🍄
我去试试，谢谢了
2018年11月05日 10点11分
399486255
@小微尘66 图一五条横线等距，三点弧线，分别上一中点，上二中点，上二端点，以此类推 图三，画出红色的三切辅助圆，同心画R5的圆，整列6个，三点圆弧的三点分别是两个R5圆心和大圆圆心
2018年11月08日 08点11分
level 5
天材enjoy
楼主学多久了，这图就把你难住？自学cad，ug，catia三个星期零一天，每天三~四个钟，表示能用各个软件画一遍
2018年11月05日 14点11分 8
