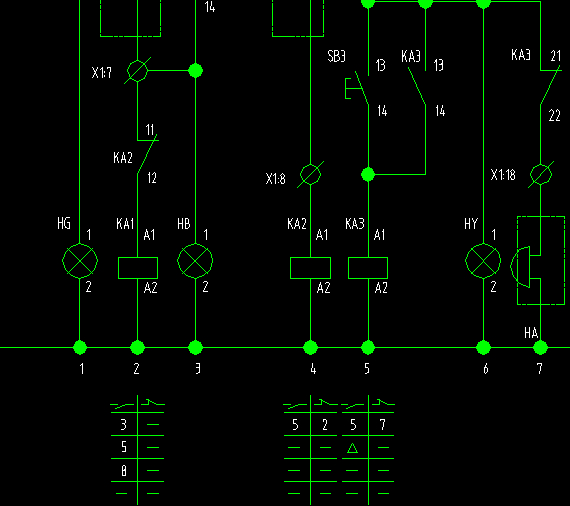

请教途中数字及三角形的含义。
2018年11月01日 06点11分
1
level 1
conglin44
楼主
2018年11月02日 04点11分
2
level 15
dexinpure
以此图左下角2（区）的KAI继电器下面对应的标识为例 ：
常开触点下面所标注的3、5、8，表示此继电器（KA1）的常开触点在图纸的3区、5区、8区各有应用。
2018年11月02日 06点11分
3
level 1
conglin44
楼主
请问图中三角形表示什么含义呢？
2018年11月03日 00点11分
4
dexinpure
表示KA3的常开触头在三角运转部分有应用。
2018年11月03日 02点11分
