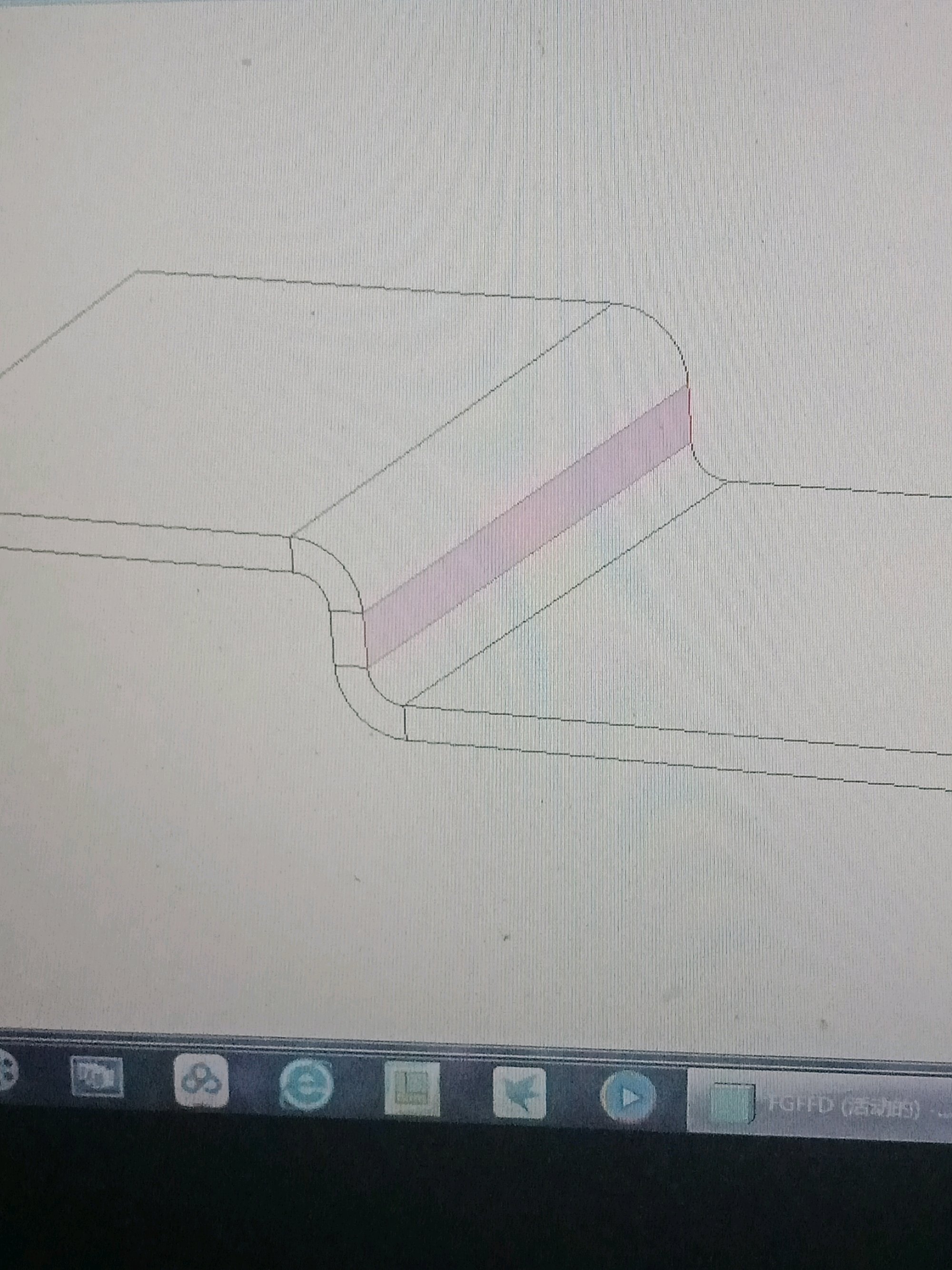

proe钣金加工，这种折弯怎么画才符合钣金加工？折弯后，要求是差不多两个壁厚。加工后两块能配合互插。

2018年10月30日 13点10分 1

level 6

Alone◆L

这方面的经验我只有一点点，但是刚好遇到这种情况，加工商那边说像这种折弯距离太短很难折，或是折不了。通常折弯那个部位至少要有几mm以上的距离才可以，或者你有没有跟你们合作的加工商？直接跟他们沟通一下这样就会避免一些错误。当时和我们合作的加工商还说也可以开个冲压模具，直接冲压成型的可以做出来，但就是多一笔模具费用。

2018年10月31日 09点10分 2

level 11

京东动力♬

①如果折弯做，分二次折弯，但第二次折弯由于直身位小，不适合折弯工艺，
②其实这个形状属于类似波纹加强筋，更适合用成型工艺做，即成型模具。

2018年10月31日 16点10分 3
