制作一款八位微型计算机开发板
zvs吧
全部回复
仅看楼主
level 11
励磁器狂人 楼主
最近在学单片机，在学习过程中发现使用面包板插插拔拔[滑稽][滑稽]太不方便了，于是废了点时间做一个单片机开发板。有人问了为何输出只有LED，输入只有按钮。这个开发板只是用于学习了解计算机的结构仅此而已[阴险]。由于STC89C52RC是8位机为了方便观察内部寄存器状态，所以设计每八个led一排，还有八个输入按钮[太开心]。
为了布线可谓是绞尽脑汁[惊哭]。
焊工不行[狂汗]
2018年10月28日 12点10分 1
level 11
励磁器狂人 楼主

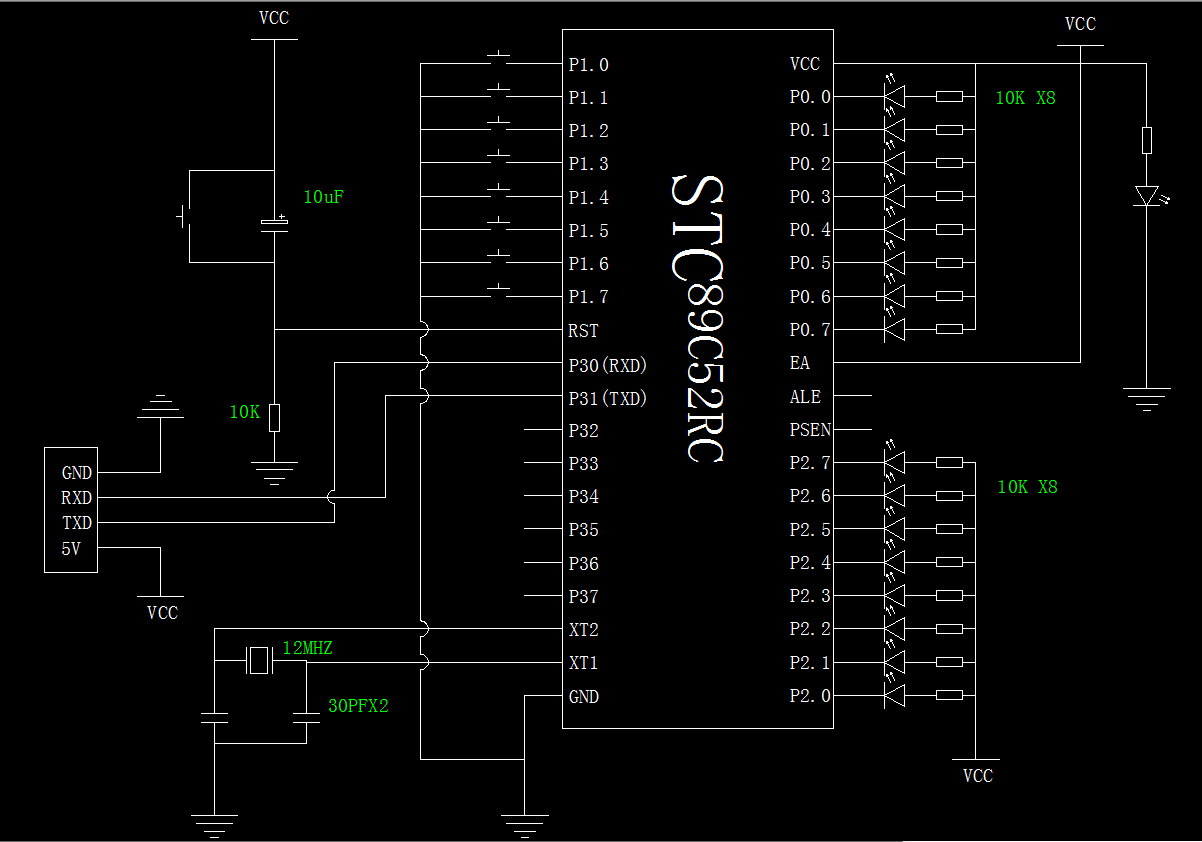

电路图如下，至于为何要用CAD画，主要是闲的**[汗]
2018年10月28日 13点10分 2
level 11
☞大师兄6☜
这么简单的东西[滑稽][滑稽][滑稽]有什么意思？浪费了一块单片机
2018年10月28日 13点10分 4
励磁器狂人
都说是学习用了，不在乎简单还是复杂，能学到就行，况且能够了解计算机结构真的很有意思[呵呵]
2018年10月28日 13点10分
☞大师兄6☜
回复 励磁器狂人 :做高级的东西才有意思[阴险]
2018年10月28日 13点10分
励磁器狂人
@☞大师兄6☜ 关键是我现在在学单片机[阴险]，高级的东西还做不到。
2018年10月28日 13点10分
☞大师兄6☜
@励磁器狂人 好吧
2018年10月28日 13点10分
level 13
来自普里皮亚季
似乎IC座有几个脚被拿掉了？
2018年10月28日 15点10分 6
励磁器狂人
这都被发现了[滑稽]
2018年11月02日 10点11分
level 7
朝雾达哉Ω🔯🌙
玩树莓派得了
2018年10月28日 15点10分 7
level 5
Dr精明
你这能算出来1+1等于几吗？
2018年10月28日 22点10分 8
励磁器狂人
可以
2018年11月02日 10点11分
level 1
东方既白♀º
成品出来了吗e
2018年10月29日 10点10分 9
level 8
笑叹千年沧桑
无汇编不欢啊！学习微机原理就要从底层学’起，了解CPU如何运作的，高级语言需求如何转化为机器语言实现的，如何以此提高程序效率等等。
2018年10月29日 13点10分 10
MRFE6VP61K25H
单片机小白表示看不懂...[泪][阴险]
2018年10月30日 05点10分
励磁器狂人
是的，主要是为了学汇编语言，才做了这块开发板，这样也许能更好地了解计算机的原理和架构，而且楼主目前的专业是机电一体话，要用到PLC，无论是梯形图里的功能指令，还是单纯的指令表都和汇编很相似，所以希望学习这些对自己的专业也有所帮助
2018年11月02日 10点11分
wait1210day
汇编了解底层倒是不错，但是实际开发效率太低了，尽量用高级语言加少量汇编代码，况且 C 语言支持内联汇编。
2018年11月03日 02点11分
励磁器狂人
@wait1210day c语言会考虑的，先玩玩汇编，了解51单片机的基本运作方式，再学C语言应该也不会太难[太开心]
2018年11月03日 07点11分
level 12
为501争光
强迫症正面表示非常满足，真的好看
2018年10月29日 16点10分 11
励磁器狂人
正面确实挺不错的，背面由于铜丝没有拉直，所以焊完后有点弯，外加有几处修改的地方就显得有点丑，而且不知道是我焊锡的原因还是我烙铁没清理好，有些焊点上会有黑斑
2018年11月02日 11点11分
level 12
摩尔宴会
不是可以用调试器查看寄存器状态?
2018年10月30日 00点10分 12
励磁器狂人
调试器？不知道，能说说看吗
2018年11月02日 10点11分
摩尔宴会
@励磁器狂人 jtag啊
2018年11月02日 10点11分
励磁器狂人
@摩尔宴会 51单片机也可以吗
2018年11月02日 11点11分
摩尔宴会
@励磁器狂人 stc的好像可以
2018年11月02日 16点11分
level 5
凌风志◆
楼主厉害啊，学的哪种单片机？
2018年11月04日 04点11分 13
励磁器狂人
STC89c52RC
2018年11月04日 06点11分
level 1
kiss_flyFish
大神! 能不能教教我如何制作一个单片机开发板呢!
我的QQ是 867231052 万分感谢!!
2019年03月14日 01点03分 16
励磁器狂人
楼上不是有电路图吗[冷]
2019年03月14日 04点03分
破晓G子夜
@励磁器狂人 求科普！我在玩一些arduino的开发板，有没有大神给点建议。
2021年07月08日 12点07分
level 1
一只小滑稽
可以用立创EDA画
2021年07月04日 04点07分 17
