m=4， 蜗杆头数z1=1, 蜗杆齿顶圆da1=45 ， da1=(q+2)m ， q(蜗杆直径系数)=9.25， 蜗杆分度圆d1=qm=37,
蜗杆齿根高hf1=(ha*+c*)m=(1+0.2)4=4.8, 蜗杆齿根圆直径df1=d1-2hf1=27.4,
蜗轮齿根圆弧半径rf2=0.5da1+0.2m=23.2 , 蜗轮喉圆直径da2=(z2+2)m=276，
中心距a=(d1+d2)/2=152.5 , 蜗轮咽喉母圆半径rg2=a-0.5*da2=14.5
Px=πm=12.5663704, 0.5Px=6.2831852 , ha=mha*=4, 齿根高hf=(ha*+c*)m=4.8
c=0.2m=0.8,
画蜗杆

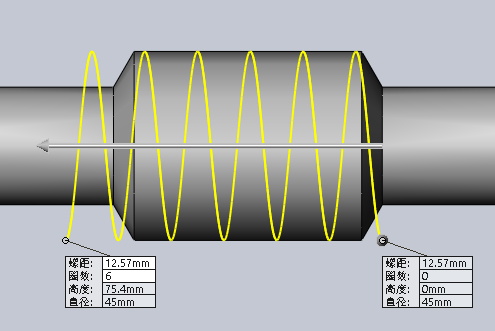

扫描路径
是这样画吗？？那算得的导程角y=6°10′12″ 这个值有什么用呢？用在什么地方？？
继续。。蜗轮切蜗轮咽喉母圆半径rg2=a-0.5*da2=14.5
是这样，啊？中心距152.5
蜗轮切齿轮廓

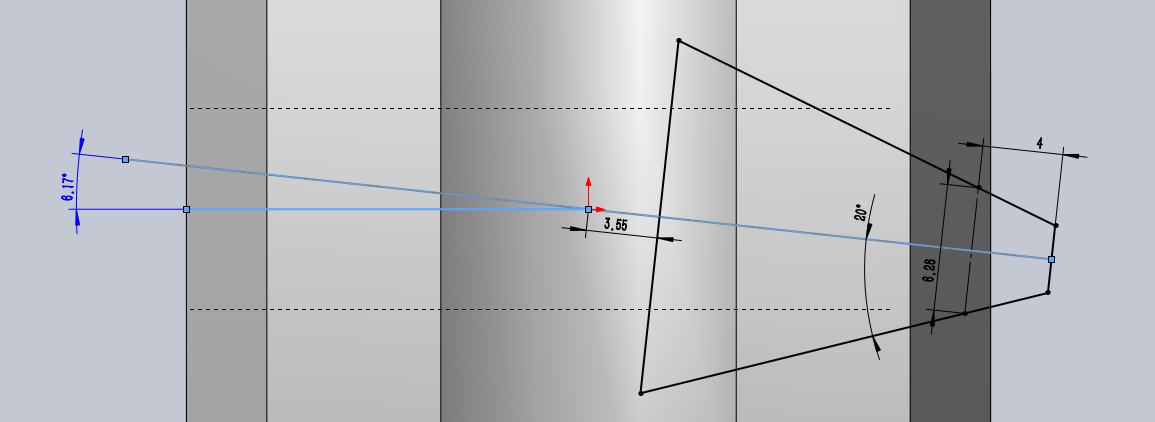

蜗轮切齿扫描路径
46.6是蜗轮齿根圆弧半径rf2=0.5da1+0.2m=23.2 的直径值
切出来的齿形 深度好小啊？是不是那个地方出错了？？
配合

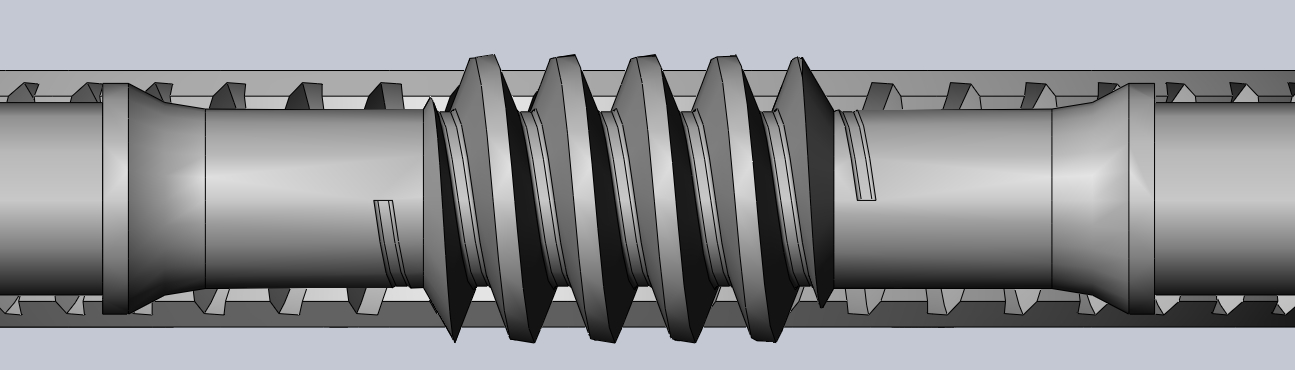

中心距152.5配合的也不是很好啊！还有有些蜗轮齿形是斜的，这是依据什么画的？导程角？？
各位大神帮我看看有哪些地方出错了！指点指点！！！

蜗轮： 导程角y=6°10′12″ 是在这里用的吗？？？

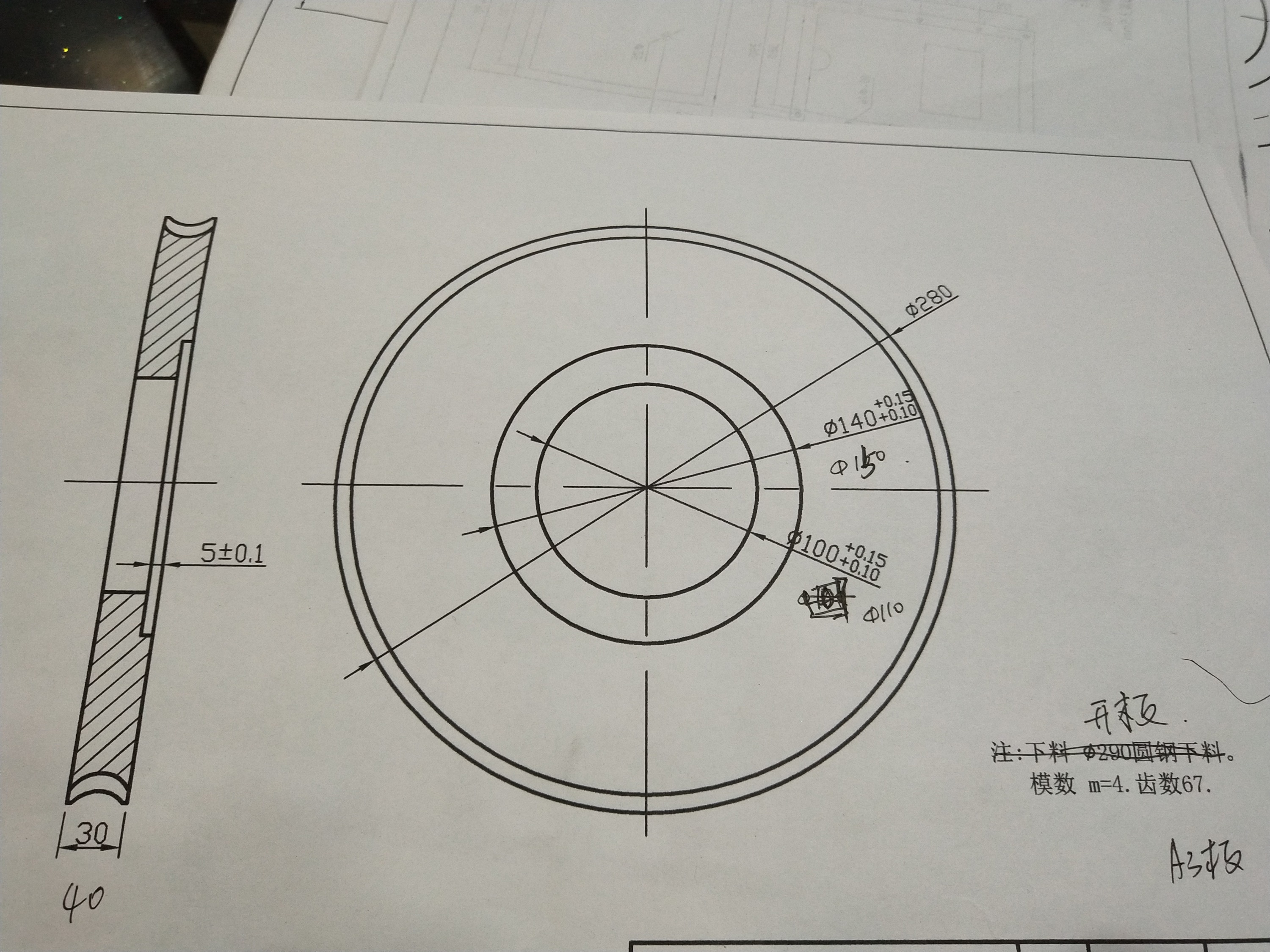

齿深是不是变位系数x2的问题啊（蜗轮最大外圆直径da2max<=da2+2m=276+2*4=284 而图纸取的是280，这就得取变位系数配凑中心距，是这样的吗？？）
可是我也取了变位系数 最大外圆半径减少了2，所以我把中心距减2求变位系数
152.5-2=（d1+d2+x2*m*2）/2 算得x2=-0.5 （符合-1≤x2≥1）
涡轮喉圆直径da2=(z2+2+2*x2)m=272
涡轮咽喉母圆半径rg2=a-0.5da2=14.5(取变位系数后这个值没有改变，只改变了中心距)
涡轮齿深依旧很浅啊！都没过倒角线（Cm,4x45°），即使我取x2=-1 中心距也只是减小了4毫米 我这样计算对吗？我自己都怀疑自己。。。
