chuanping324 楼主

万能的吧友，请问这种零件怎么画

2018年10月23日 03点10分 1

level 7

葡萄爸爸🌊

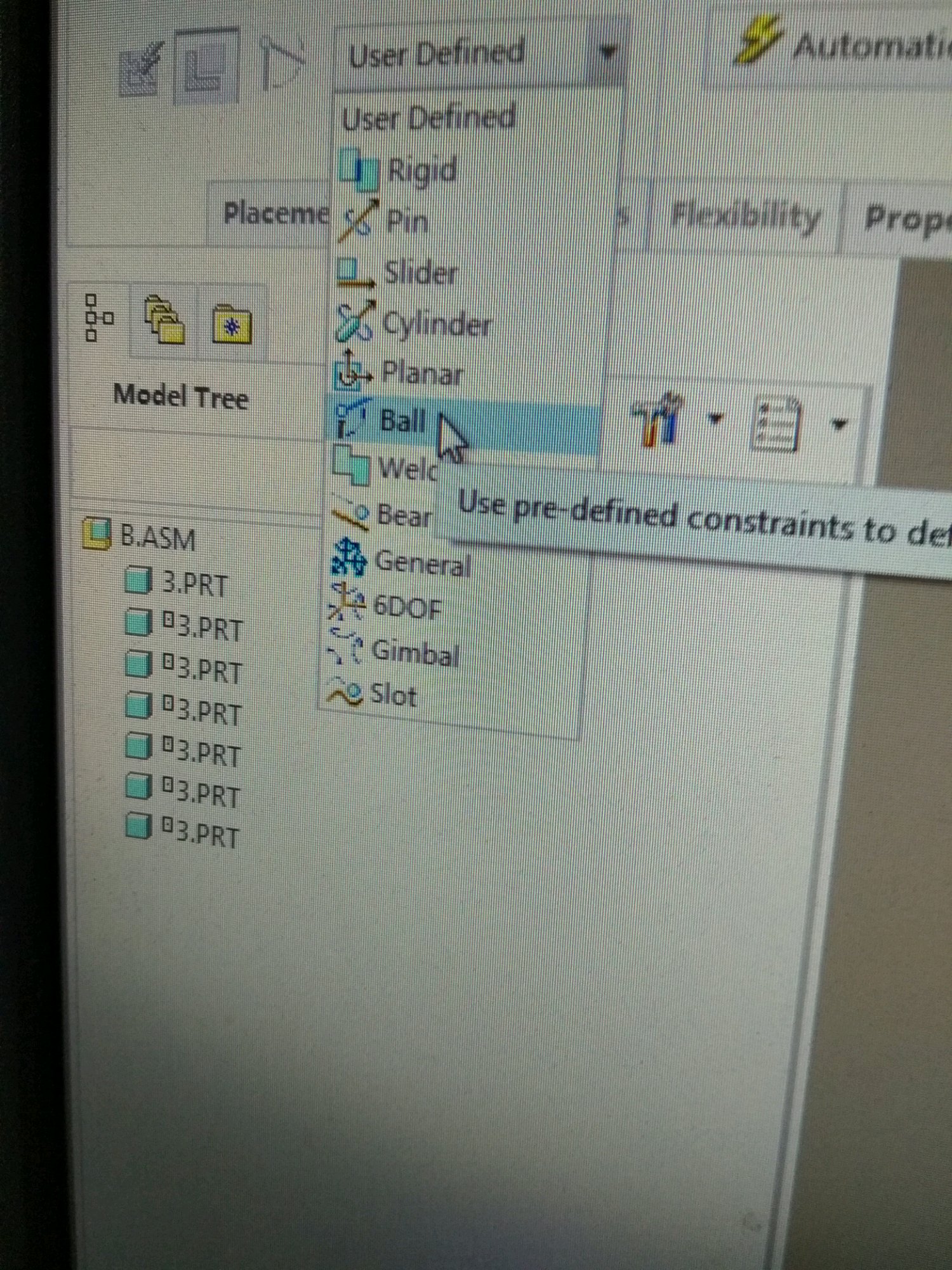

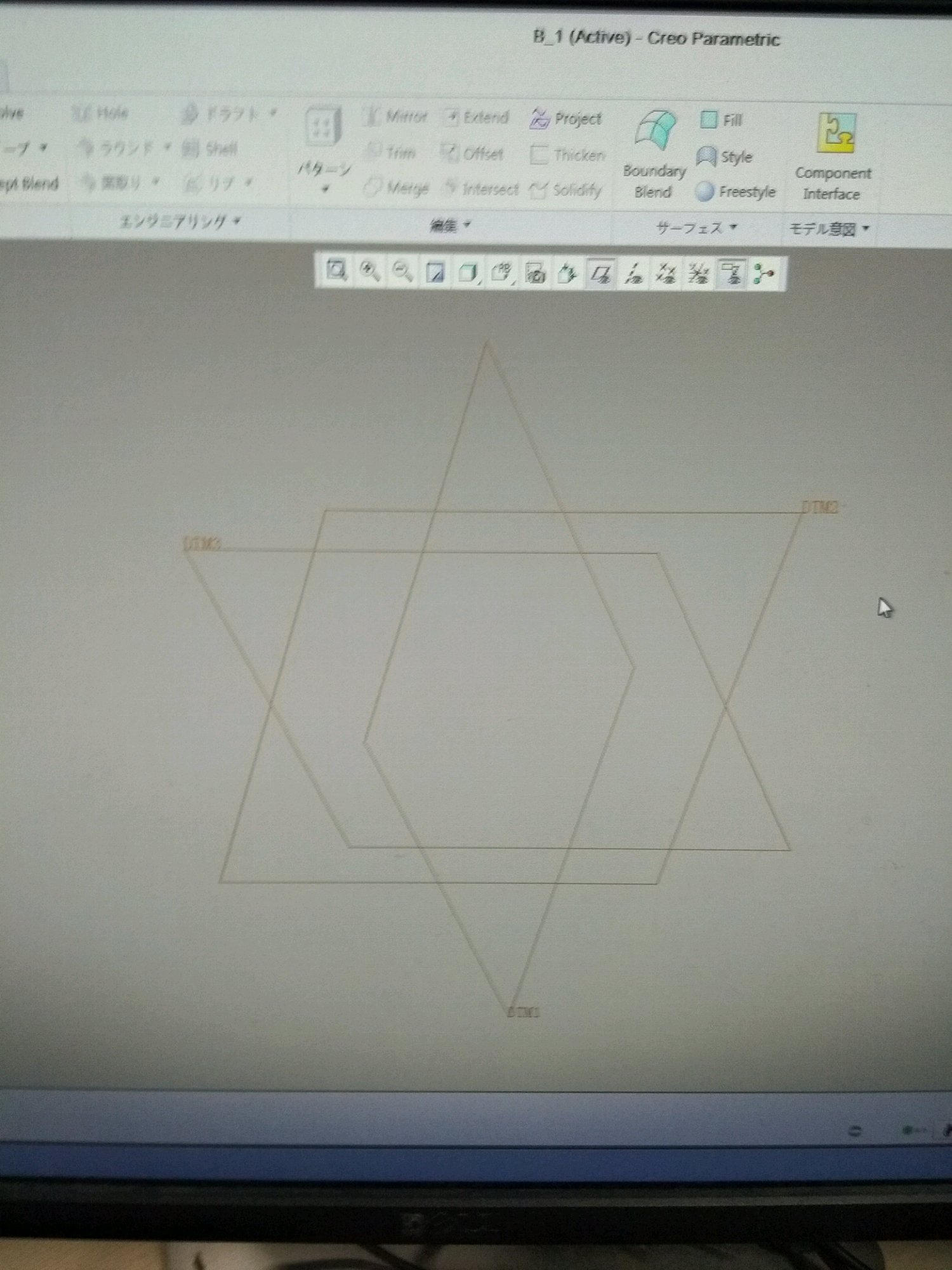

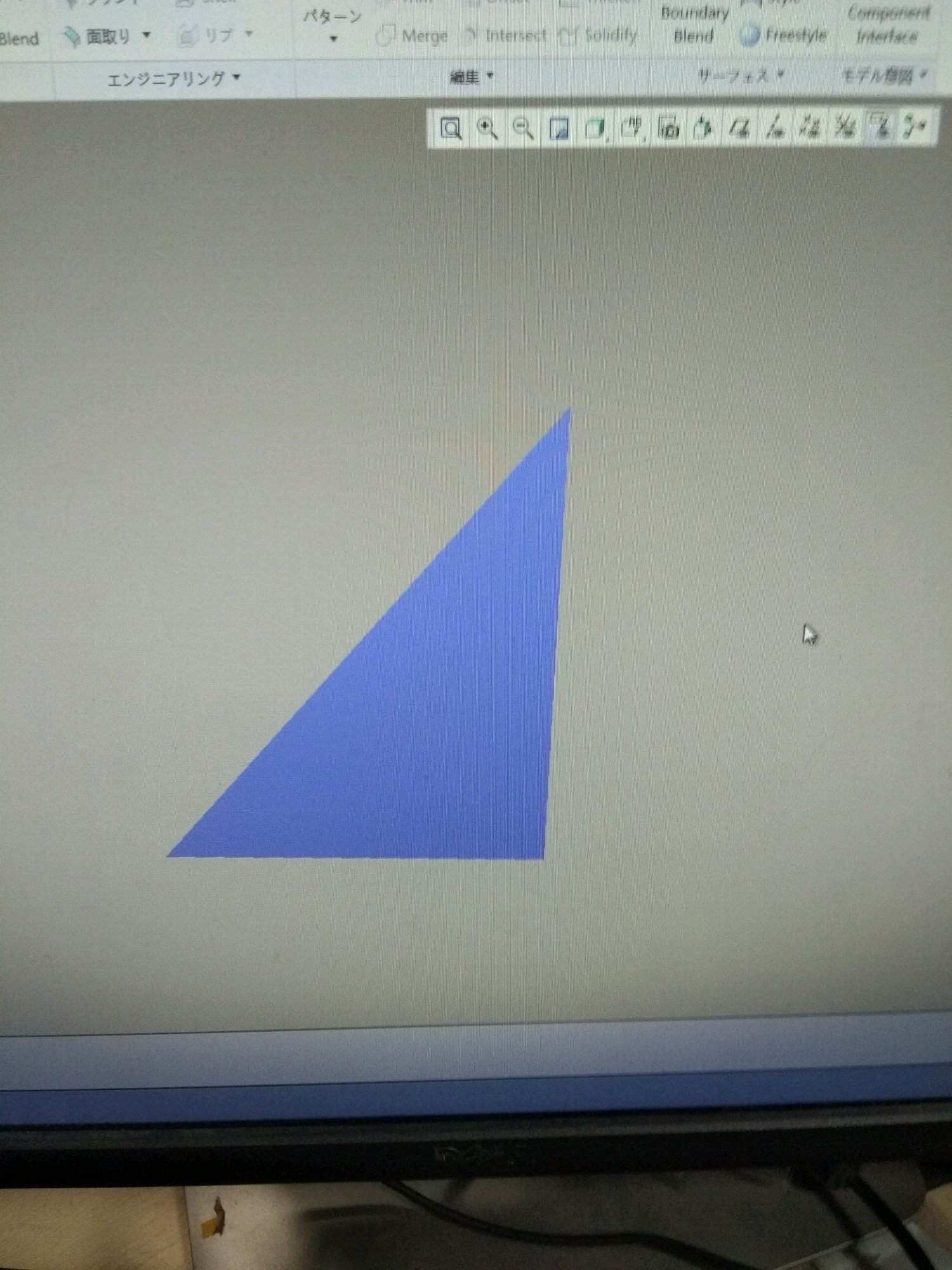

我的画法可能麻烦一点，先把菠萝珠上的几个面都单独建一个零件做一个平面，然后新建装配，把第一个平面默认装配，把其他的面用机械装配的球和圆柱方式拼进去，在新建一个空零件，保存后默认装配到刚才那个装配里，在装配件里激活，一个面一个面的复制粘贴，在将面两两混合成一个整的面组，然后就可以实体化了，我只大概画了个盖，所以就加厚示意一下。
