小白刚接触zvs，，，做了3个无抽头的失败3个了，刚做的有抽
zvs吧
全部回复
仅看楼主
level 9
DC-440V 楼主
小白刚接触zvs，，，做了3个无抽头的失败3个了，刚做的有抽头的也不振，电阻220欧，电感100uh，电容0.47uf，12v上电以后电流0.04a，求大佬[泪][泪]崩溃边缘了
2018年10月21日 08点10分 1
level 9
DC-440V 楼主
后来那个点补上了。。
2018年10月21日 08点10分 2
level 13
帅气的张先生
[捂嘴笑]
2018年10月21日 09点10分 3
level 12
◎侑利💖奈绪◎
认真检查电路有没有焊错少焊，还有无抽头好弄些[阴险]
2018年10月21日 09点10分 4
level 12
◎侑利💖奈绪◎
还有有没有用错管子[阴险]或者不合适之类的
2018年10月21日 09点10分 5
DC-440V

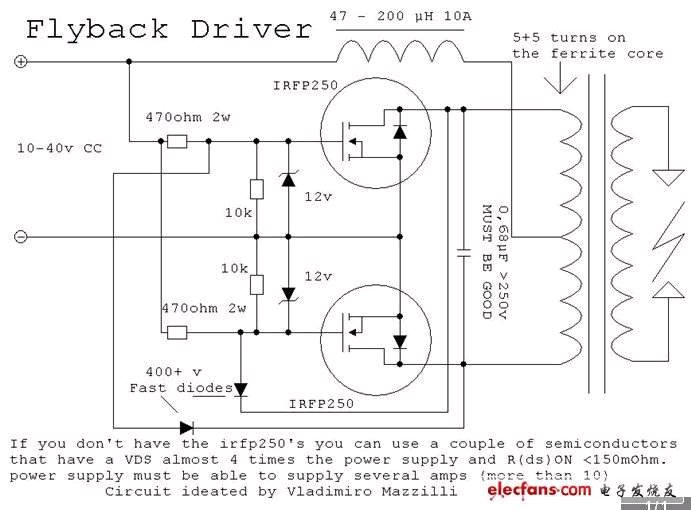

图上用的是470，我用的220
2018年10月21日 10点10分
level 10
灬cc成风
灵魂加热线圈
2018年10月21日 12点10分 6
DC-440V
啥意思啊
2018年10月21日 13点10分
level 1
十五税一
线圈抽头那根线接的电源？仔细看看图，电源要接哪儿？
2018年10月22日 00点10分 7
DC-440V
没接电源，接的电感，刚才改进了线圈，5+5，直径改成5cm，好像有效果了。电压6v电流0.63，插铁棒变成了0.65a
2018年10月22日 01点10分
十五税一
电压不能太低，irfp250起码的12v以上
2018年10月22日 05点10分
DC-440V
@十五税一 用的260，上电测试好使了，但是加热速度慢，线圈用的0.55mm，怎么提高功率呢？
2018年10月22日 05点10分
level 9
DC-440V 楼主
找到问题了，线圈的直径太小。改进后成功了，但是加热速度有点慢，，30s才能把一个六角扳手加热到50多°，待后续改进😂
2018年10月22日 02点10分 8
十五税一
加热圈线径不能太细，电源要能提供10A以上电流才好，供电的线也不能太细
2018年10月22日 06点10分
bu不方的😁
你这绕的跟弹簧一样不炸管就不错了[捂嘴笑]
2020年11月10日 17点11分
level 7
31415a44
做什么zvs，4046PLL单管并联谐振[滑稽]
2018年10月22日 05点10分 9
DC-440V
小白不懂。。。
2018年10月22日 06点10分
level 14
keyclone
电压低了不起振，线圈少了不起振，
2018年10月22日 05点10分 10
DC-440V
问大佬，zvs能加热焊锡吗？
2018年10月22日 06点10分
路人甲👦
@DC-440V 是金属就能加热
2018年10月22日 07点10分
31415a44
@DC-440V 还是铁为好，因为铁之类的东西还不止涡流加热一个效应
2018年10月22日 11点10分
level 14
世界级🌚可爱
电阻建议两个串联
2018年10月22日 14点10分 11
DC-440V
👌大佬问一句，增加电感和电容可以提供功率吗？
2018年10月22日 14点10分
世界级🌚可爱
@DC-440V 不可以
2018年10月22日 22点10分
TR3🌞
@DC-440V 功率看管子，
2020年07月06日 07点07分
level 11
啊‮‮♡~鱼杂‭‭ㅤ
像你这种情况我也遇到过，你应该是忘焊一个二极管或者电阻不对。
2018年10月27日 09点10分 12
DC-440V
并不是。。。线圈直径太小，没起振
2018年10月27日 09点10分
啊‮‮♡~鱼杂‭‭ㅤ
@DC-440V 我没看你下面的帖子直接说了。。
2018年10月27日 09点10分
level 13
AMDPENTIUM
电阻太低，稳压管容易过载损坏
2018年10月28日 03点10分 13
level 6
贴吧用户_71PaMSe
楼主你用的那家的洞洞板，我买的都是焊盘很薄，焊2秒钟就掉了
2020年11月10日 10点11分 14
level 11
oznllლ
走得真漂亮……
我这一坨东西都成功，慢慢来
2020年11月13日 14点11分 15
