结构力学位移法，求教大神
结构力学吧
全部回复
仅看楼主
level 7
黎明的岸边 楼主
2018年10月20日 13点10分 1
level 14
麦克唠呗º

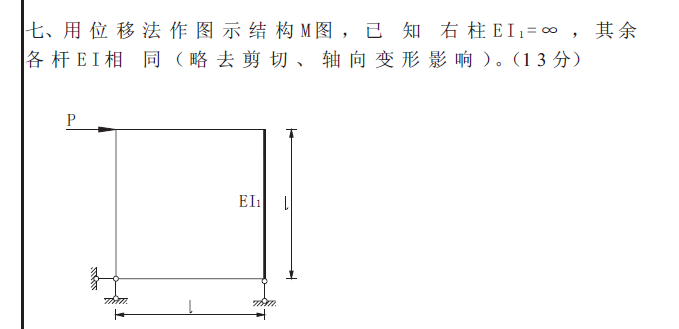

这种有EI无穷大的杆件题目，要先判断线位移。然后根据刚性杆性质来判断角位移。
底部两个结点都没有线位移，上部两个结点没有竖向线位移，但是可以有共同的水平线位移。约束住顶层线位移后，再判断角位移。顶部右侧刚结点和下部右侧刚结点因为右侧刚性杆两端都没有线位移，所以右侧两结点也没有角位移。只有左上侧结点有角位移。
2018年10月22日 14点10分 2
黎明的岸边
[大拇指]谢谢
2018年10月22日 15点10分
火车1221
高手。感谢！
2019年01月07日 05点01分
level 7
黎明的岸边 楼主
@麦克唠呗º @凤凰远凶真 求教这个画M1图和Mp图的时候，那个刚性杆的弯矩怎么考虑呀，它是没有力作用在上面，但是上刚结点没有刚臂约束无法平衡，有点纠结。
2018年10月22日 15点10分 3
level 11
凤凰远凶真
无外加刚臂 所以刚结点应该力矩平衡
2018年10月22日 16点10分 4
黎明的岸边
嗯，那M1图和Mp图要怎么画才合理呀
2018年10月22日 16点10分
level 14
麦克唠呗º
EI无穷大杆两端没有线位移时，起到刚臂的作用。
2018年10月22日 17点10分 5
黎明的岸边
对于第二个图，位移未知量有多少个呢
2018年10月23日 00点10分
level 7
黎明的岸边 楼主
@麦克唠呗º @凤凰远凶真 这个位移未知量怎么确定呀，那个悬臂端是静定部分，M1弯矩图怎么画的呀
2018年10月23日 15点10分 6
level 14
麦克唠呗º
带EI无穷大杆件涉及位移关联问题，刚性梁转角和B，C，D点竖向位移是线性相关的，任意取其中一个作为位移法基本未知量即可。

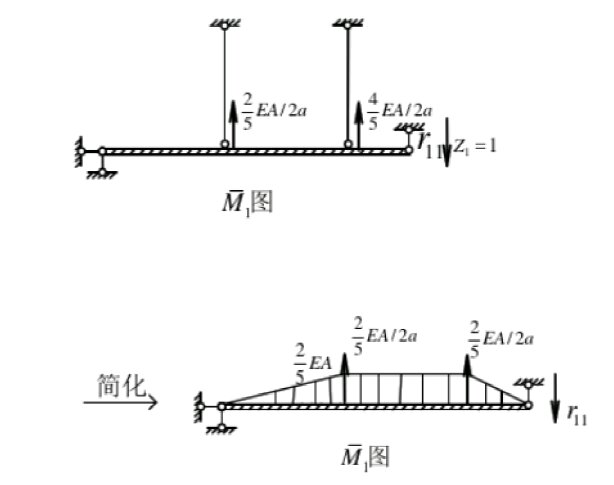

M1图是针对位移法基本体系来说的，所以没有悬臂梁，只有简支梁。跨中作用两个力可以根据B，C两点位移由胡克定律算出。
2018年10月23日 15点10分 7
黎明的岸边
简化成那个M1，两个二力杆简化成力，然后把它当做一个静定结构来算内力吗？
2018年10月23日 15点10分
level 11
凤凰远凶真
如楼上说的 选取D的竖向位移作为基本未知量 可以确定其他点的位移 所以一个未知量就够了
2018年10月23日 15点10分 8
level 7
黎明的岸边 楼主
@麦克唠呗º @凤凰远凶真 求等效结点荷载的时候为什么竖杆是一端固定一端铰接，但是查表的时候要按两端固接的来查呢，求指教！
2018年10月26日 11点10分 9
麦克唠呗º
矩阵位移法和位移法有一个区别，矩阵位移法支座处未知的结点位移是一定要选做基本未知量的，位移法不选。
2019年01月07日 06点01分
