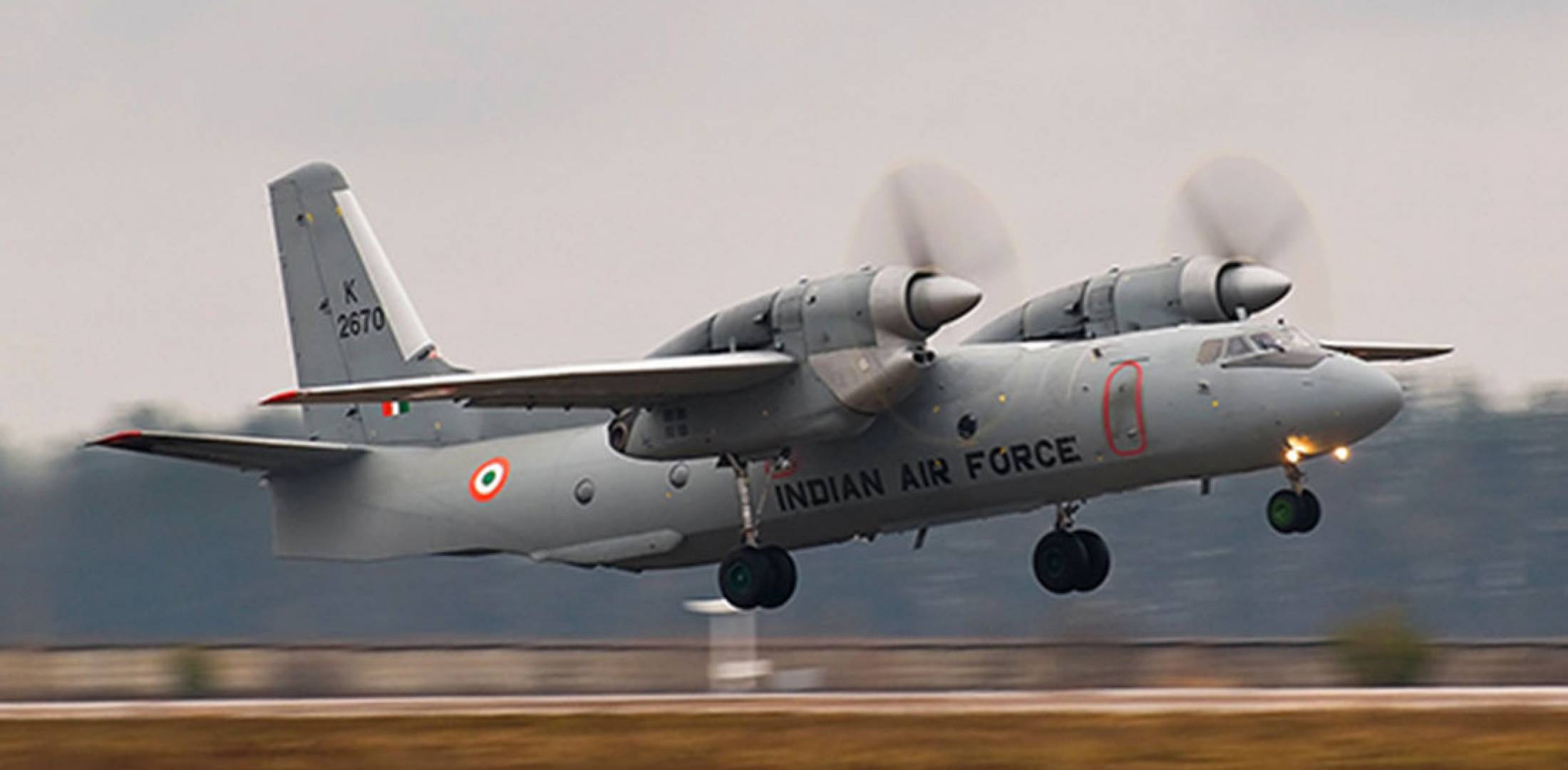

安东诺夫和雅克夫列夫在这个新型预警机项目中竞争,在安东诺夫方面,设计局将安-12,安-32,安-72中选择这种预警机的机体。由于性能落后,设备老旧,安-32被首先排除出局
2018年10月05日 10点10分 49
level 12
徐叔160◆ 楼主
1984年12月20日,反对航母研制的苏联国防部部长,苏联历史上唯一一位由工程师出生的苏联元帅——德米特里·费多罗维奇·乌斯季诺夫去世,苏联海军立刻提议建造新型核动力航母,尘封多年的核动力航母项目再次上马,即1143.7型,乌里扬诺夫斯克级航母,同时海军也要求研发新型航母舰载预警机
图一图二:德米特里·费多罗维奇·乌斯季诺夫元帅

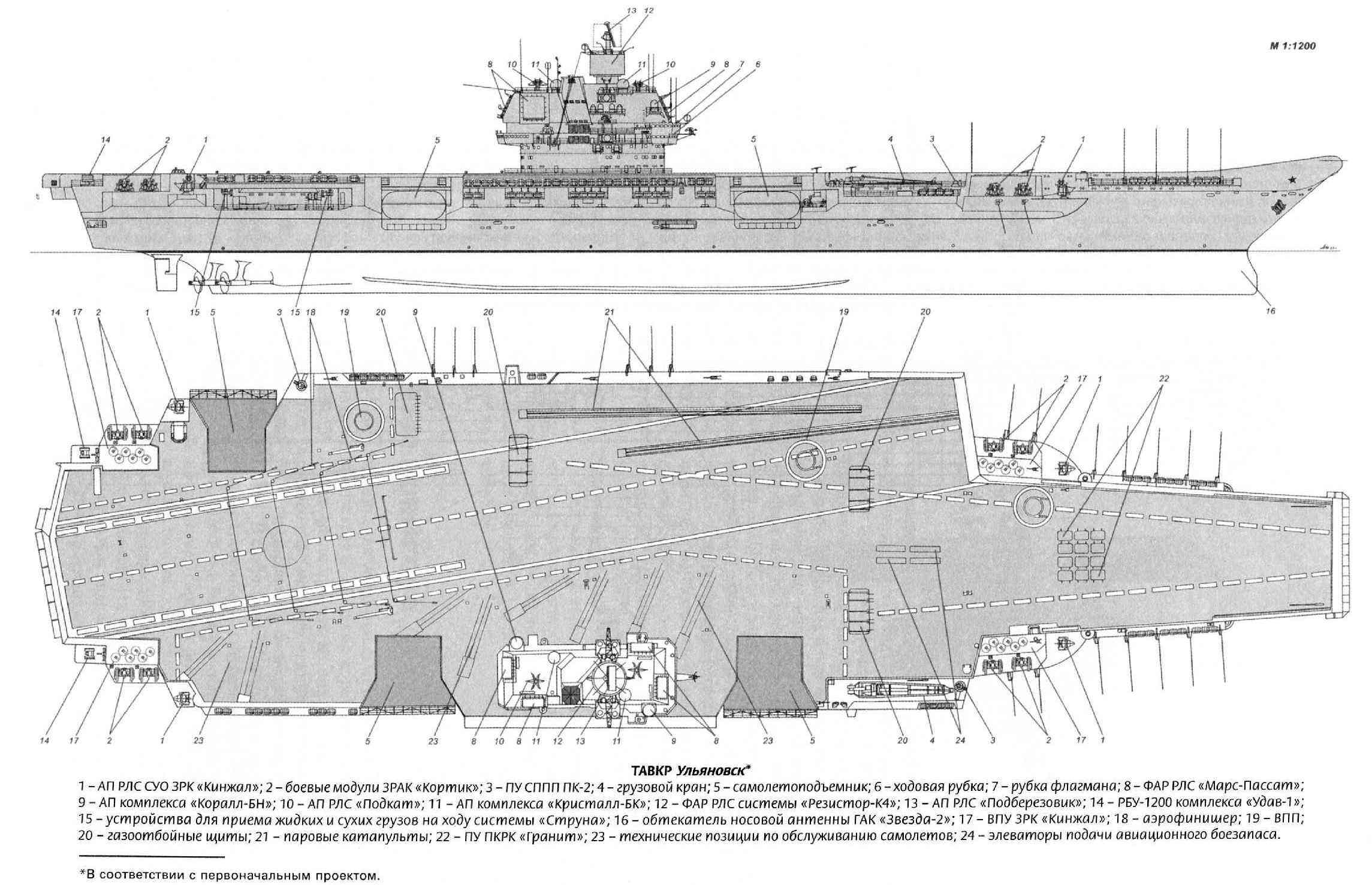

图三图四:乌里扬诺夫斯克级航母的线图

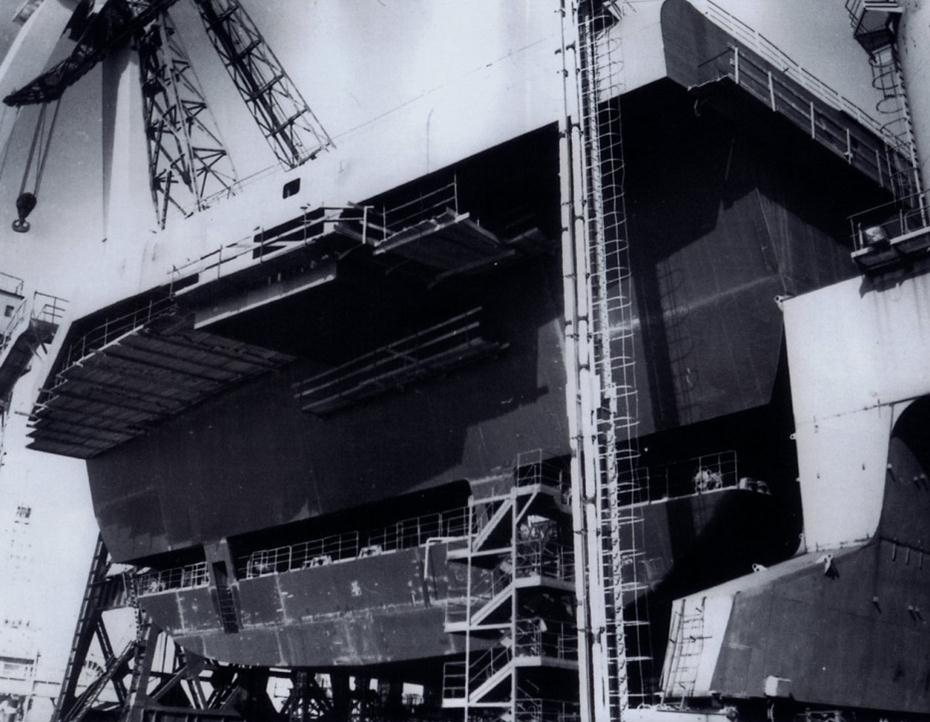

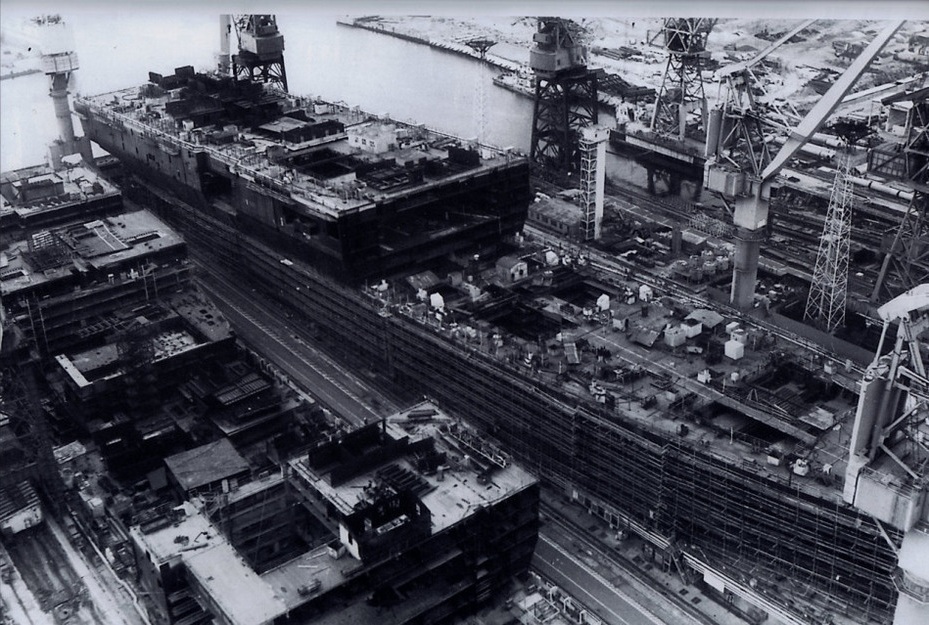

图五图六:建造中的乌里扬诺夫斯克号航母
2018年10月05日 11点10分 50
level 12
徐叔160◆ 楼主
暂时停更,留下悬念[OK]
2018年10月05日 12点10分 51
加油
2018年10月05日 14点10分
@0 某人指的是谁?
2018年10月06日 03点10分
level 12
徐叔160◆ 楼主
鉴于航母起降的需求,安东诺夫设计局最终选定以安-72作为这种预警机的机体。
2018年10月06日 02点10分 52
level 12
徐叔160◆ 楼主
由于1143.7型航母保留了此前1143.5(第比利斯,今库兹涅佐夫号)和1143.6(瓦良格,今辽宁舰)的滑跃起飞甲板,新的预警机也被要求可以在滑跃起飞甲板上依赖自身动力起飞(其实E-2也可以在不借助弹射器的情况下在小鹰级/企业级/尼米兹级/福特级的甲板上起飞),为了能在滑跃起飞甲板上起飞,安东诺夫将安-72原配的D-36引擎拆除,换为了推力更强的D-436K涡扇引擎,并在飞机尾部加上了一台RD-36引擎用于在起降时使用,所以说安-71实际上是一款三引擎飞机
2018年10月06日 02点10分 53
level 12
徐叔160◆ 楼主
D-436引擎数据:
类型:三轴高旁通涡扇
长度: 3,030毫米(119英寸)
直径: 1,390毫米(55英寸)
干重: 1,450千克(3,200磅)
压缩机:轴流式,1级33叶片风扇
性能
最大推力: 75.02 kN(7,650 kgf); (16,859 lbf)
总压力比: 21.9:1
涡轮机入口温度: 1,197 C(2,186 F)
油耗: 61 kg / kN / h(0.608 lb / lbf * hr)
推重比: 5.6

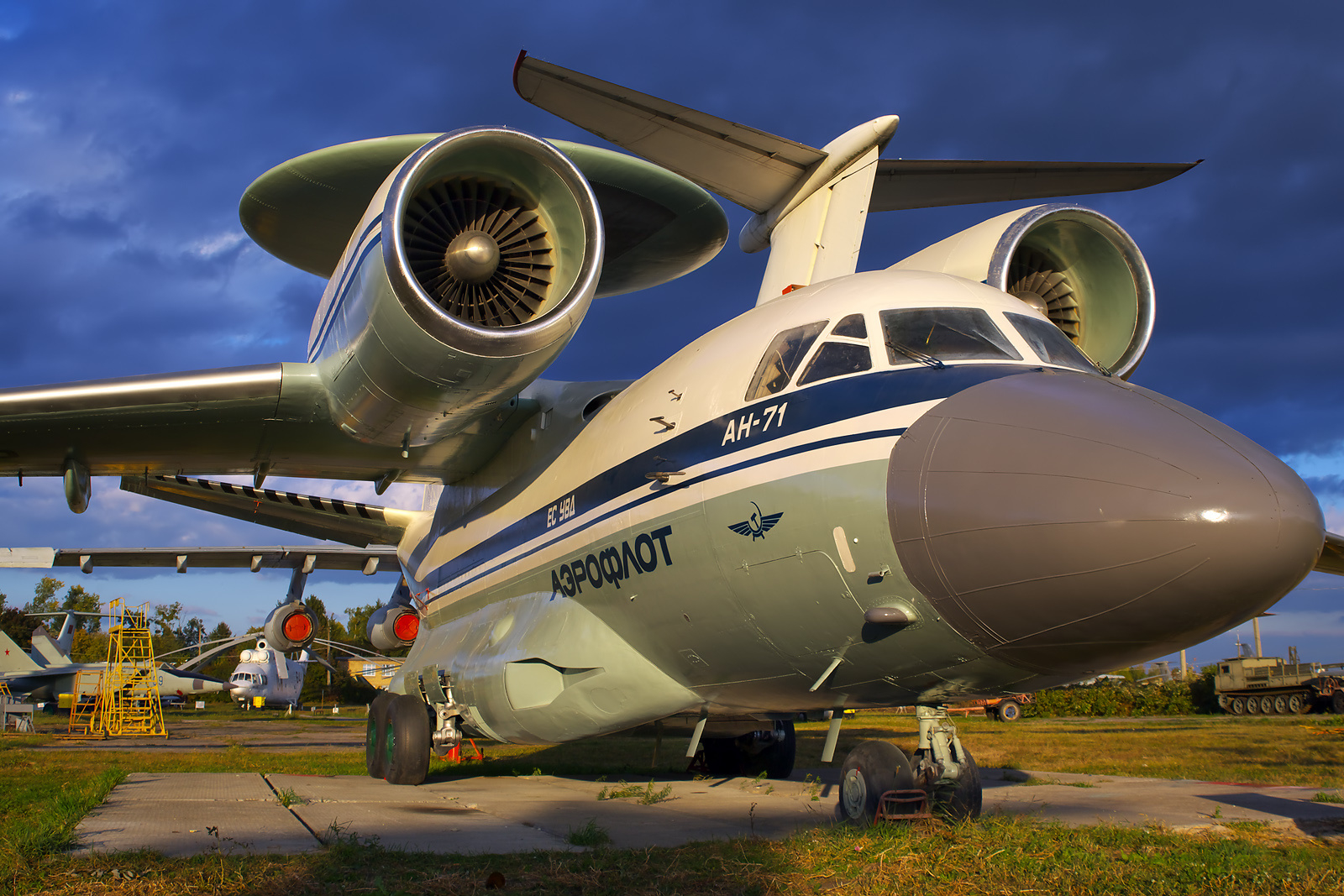

图为安-71的D-436引擎特写
2018年10月06日 03点10分 54
level 12
徐叔160◆ 楼主
安-71尾部安装的RD-36A(RD-38)数据
核心温度:957℃
重量:176kg
推力:31.9kN

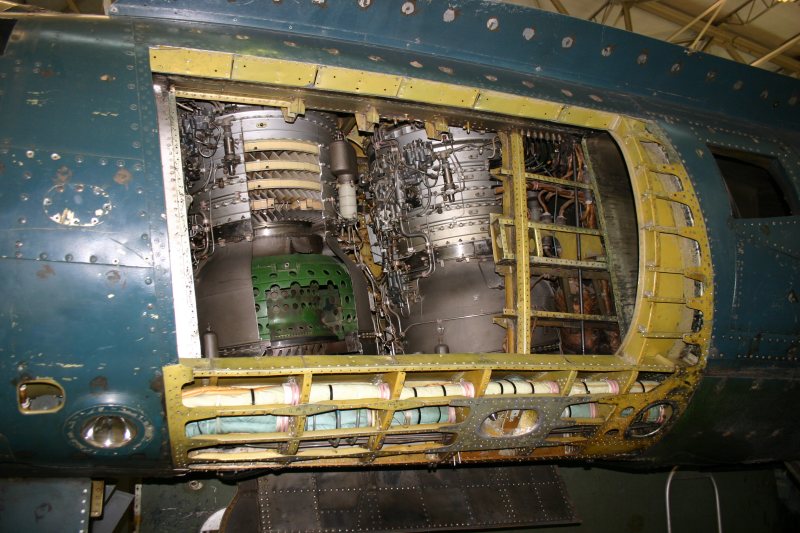

图为安装在雅克-38垂直/短距起降战斗机上的RD-36
2018年10月06日 04点10分 56
level 12
徐叔160◆ 楼主

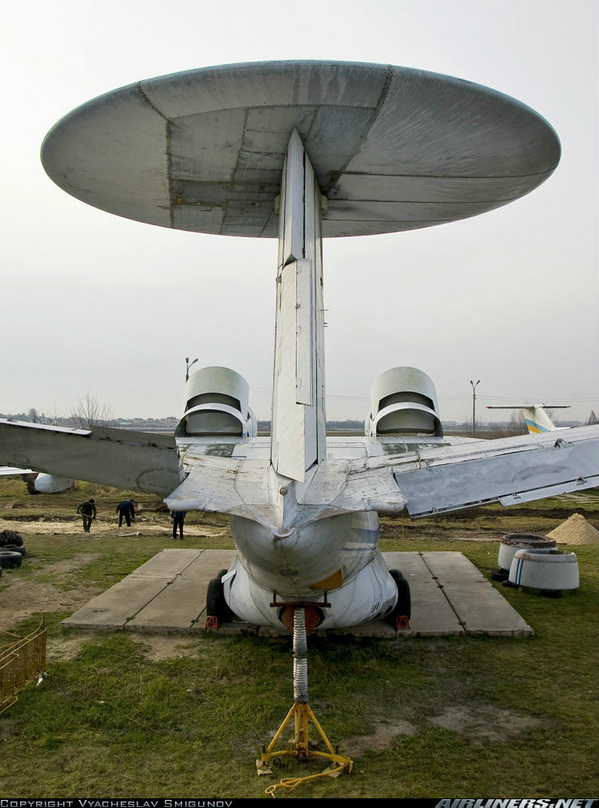

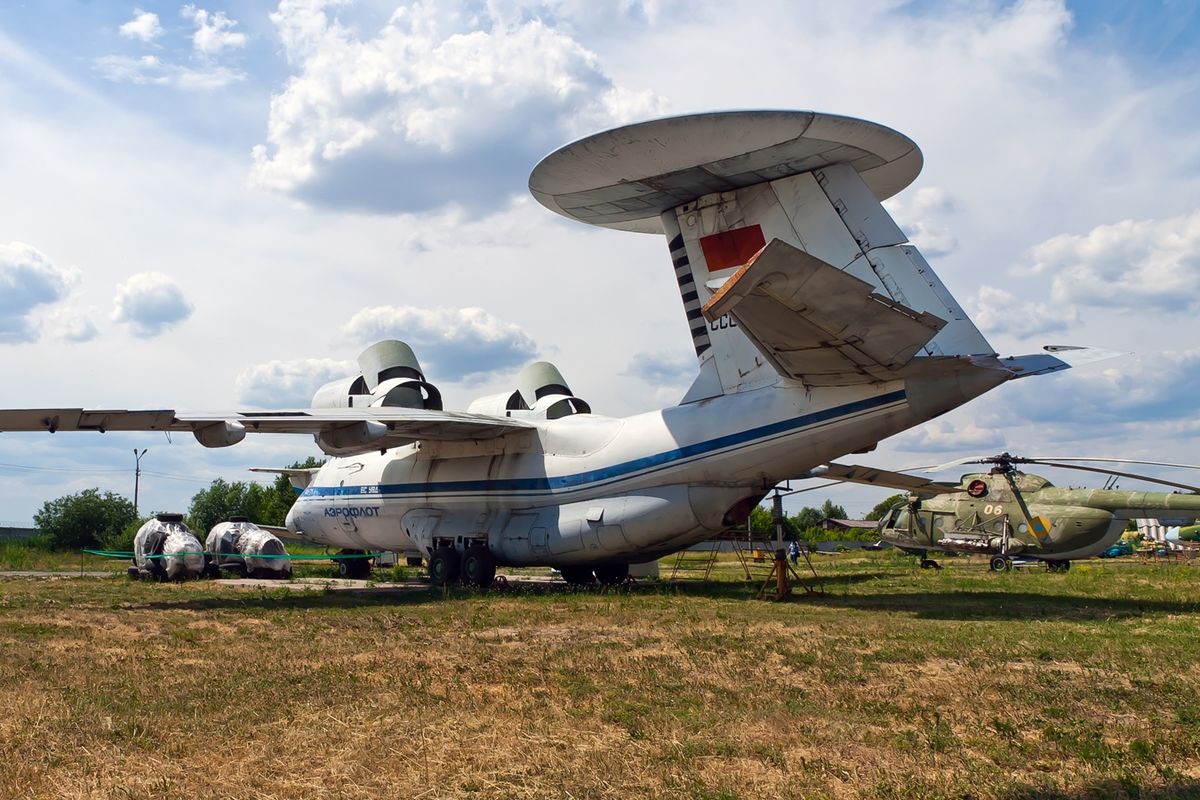

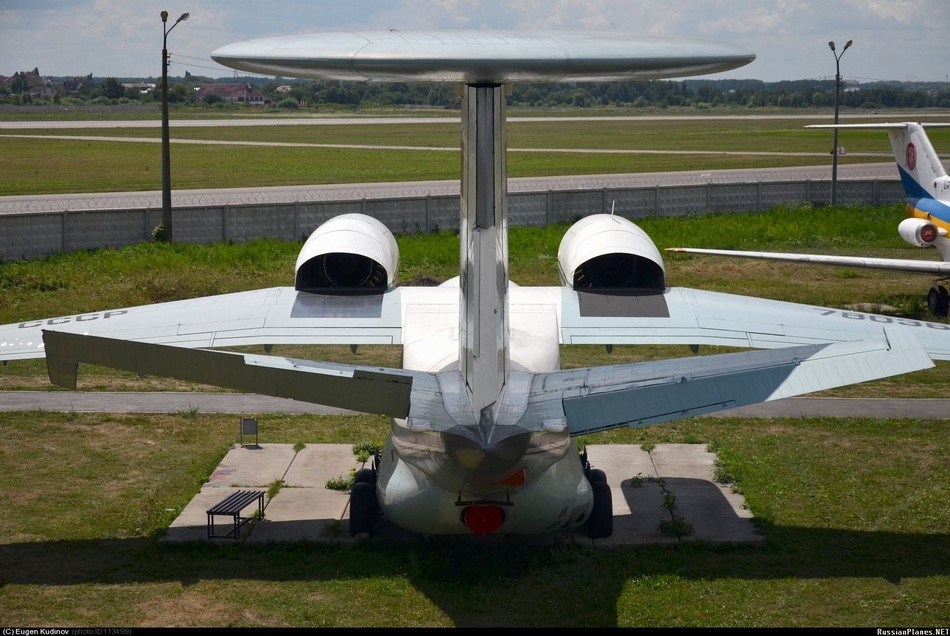

安-71的机尾,可见其尾部的RD-36引擎喷口
2018年10月06日 04点10分 57
level 12
徐叔160◆ 楼主
安-71安装的搜索雷达可以拥有最远达350公里的搜索半径,最多可以跟踪120个目标,最大可以搜索0-30公里高度范围内的目标,为了保证雷达的视界,安东诺夫设计局将雷达安装在了垂尾顶部,将垂尾前掠以保证雷达的前视界,同时将水平尾翼下移至机尾。

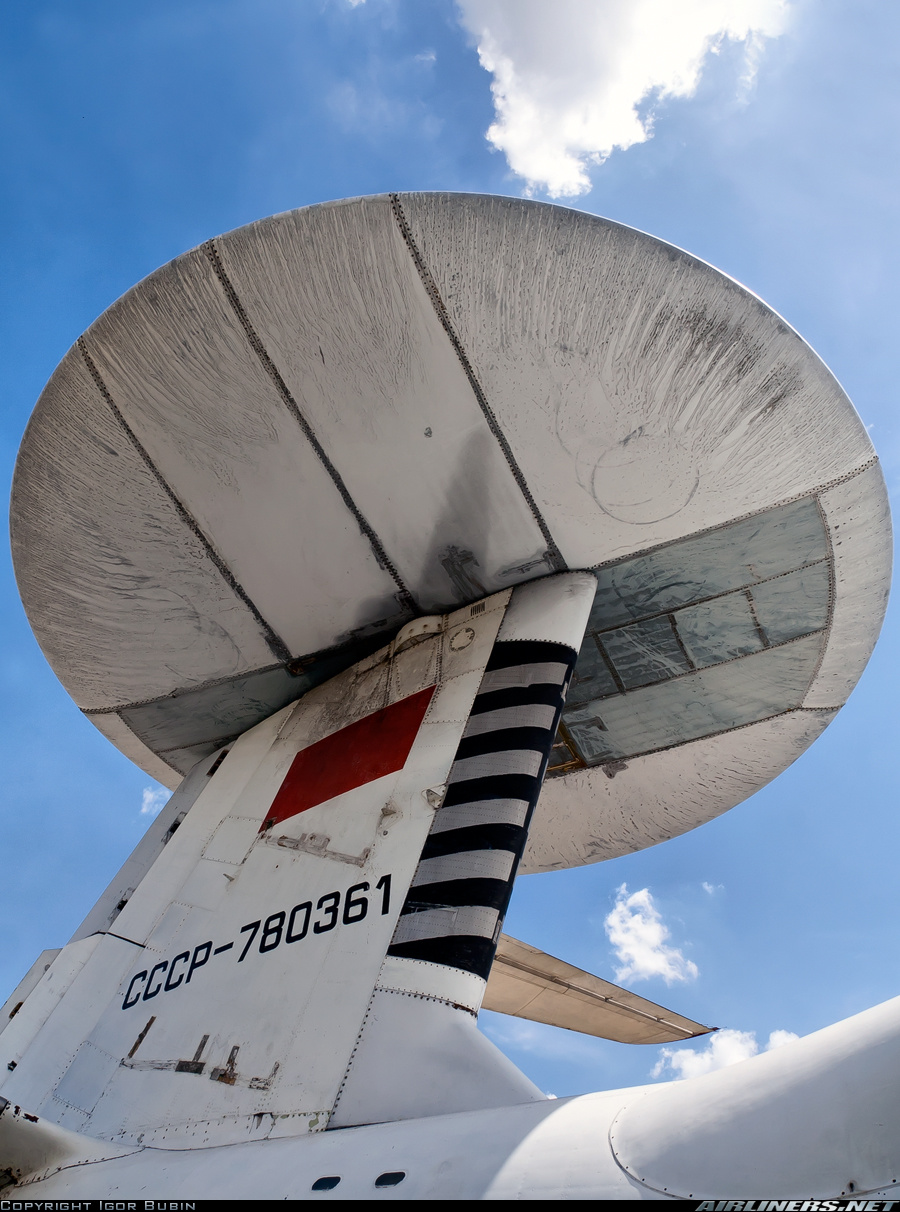

图一:安-71尾部的预警雷达
2018年10月06日 04点10分 58
这结构转是够悬的,难道是无缘相扫?80年代有这技术A50EI还让以色列人掺和么。
2018年10月27日 16点10分
level 12
徐叔160◆ 楼主
再次暂停
2018年10月06日 09点10分 59
level 12
徐叔160◆ 楼主

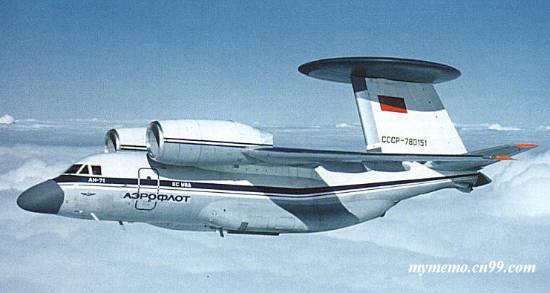

1985年7月12日,在苏联空军提出新型预警机的要求不到3年时间后,安-71的原型机首度飞上了蓝天,随即进行了一系列的试飞工作,包括在当时刚刚完成舾装工作,还在黑海畔的第比利斯号航空母舰上进行了降落测试,看起来,新预警机的服役指日可待。
2018年10月08日 14点10分 60
level 12
徐叔160◆ 楼主
自1986年开始,天灾(亚美尼亚大地震)人祸(切尔诺贝利事故)不断降临到苏联的头上,自勃 列 日 涅 夫以来的苏联政治的弊病开始逐渐挖空苏联大厦的根基,戈 尔 巴 乔 夫操之过急的激进改革更是使苏联的局势雪上加霜。1991年8月24日,乌克兰宣布独立,同月,第比利斯号航母匆忙逃离乌克兰,把自己的全部舰载机和大量未来得及登船的船员甩在了乌克兰。同时,未完成舾装的瓦良格,未完成建造的乌里扬诺夫斯克也逐渐减缓了工程。1991年12月8日,别洛韦日协定的签署宣告了苏联已是名存实亡。1991年12月25日,戈尔巴乔夫宣布辞职,苏联正式解体。乌克兰停止了在其境内所有原苏联武器装备的研发,生产,包括安-71,随着乌里扬诺夫斯克号航母的拆除,安-71彻底失去了存在的价值。因为已经没有能够运行安-71预警机的航母了(第比利斯号航母后改为库兹涅佐夫号,但是由于库舰的机库尺寸,库舰并不能真正运行安-71预警机)
图一:勃列日涅夫

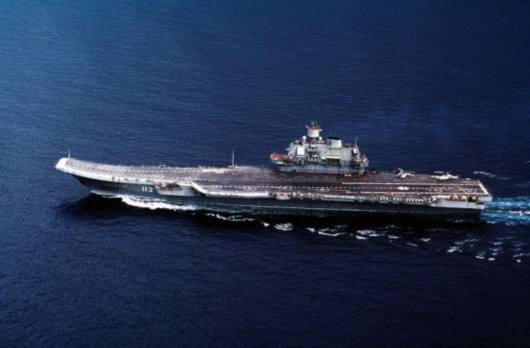

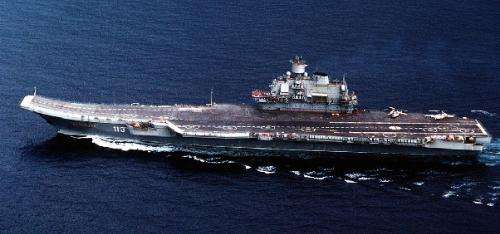

图二图三:乌克兰独立时逃离乌克兰的第比利斯号航母(即库兹涅佐夫号)
图四:别洛韦日协定的签署
图五图六:苏联解体时期的照片
2018年10月08日 15点10分 61
突然有一种不想写介绍贴,改聊苏联解体的冲动[滑稽] 放心,介绍贴还会继续
2018年10月08日 15点10分
level 12
徐叔160◆ 楼主
更新再次暂停(这个安-72R的资料好少)
2018年10月08日 23点10分 63
http://militaryrussia.ru/blog/topic-669.html 俄罗斯网站上有篇介绍An-72R的,可以参考
2018年10月09日 02点10分
@Immnauel2010 谢谢
2018年10月09日 07点10分
level 12
徐叔160◆ 楼主
继续(这个安-71还没完呢)

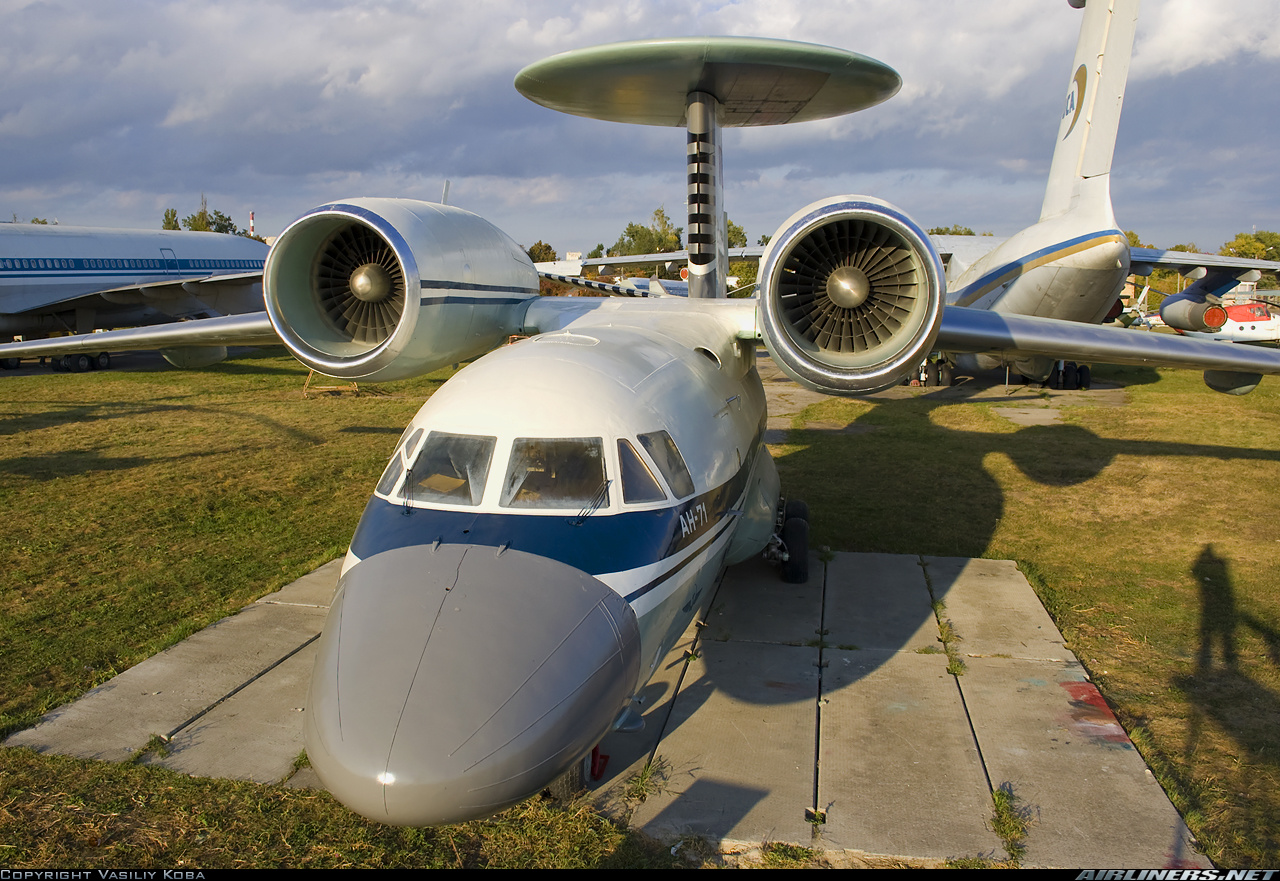

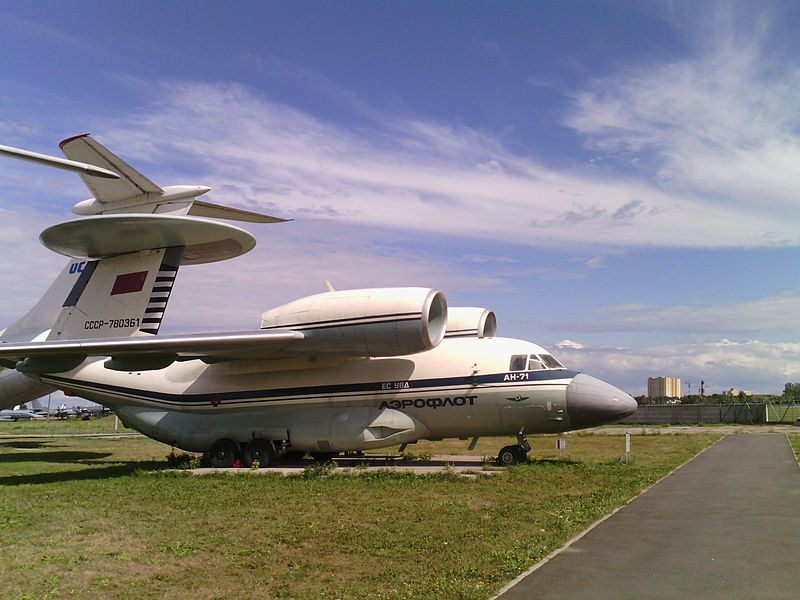

安-71一共生产3架,除了一架静力试验机之外,总共有两架飞机飞上过蓝天。目前,这3架飞机中有一架在乌克兰基辅的航空博物馆展出,情况最好,其余两架处于半被拆解状态
2018年10月09日 11点10分 64

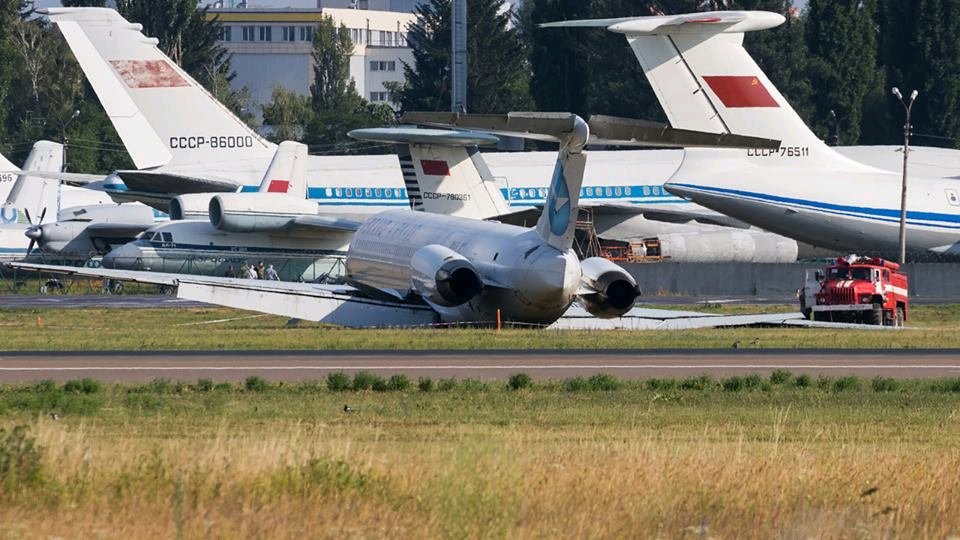

今年6月乌克兰MD-83冲出跑道时这架飞机也入了镜 @fubear🐼
2018年10月09日 11点10分
@徐叔160◆ 这架我很关注的,主要是燃气直接喷翼面是好还是不好呢?
2018年10月09日 11点10分
@fubear🐼 用燃气吹除附面层可以有效提高起飞距离,但也会带来机翼烧蚀,高空推力损失较大等缺点,尤其是机翼烧蚀会增加飞机维护成本,降低飞机寿命。所以一般还是选用更大推力的引擎比较好,具体要看飞机的实际设计要求
2018年10月09日 12点10分
@徐叔160◆ 高空推力主要靠风扇啊?和机翼啥关系?[疑问]
2018年10月09日 13点10分
level 12
徐叔160◆ 楼主
安-71性能数据
机组:6人
长度:23.50米翼展:31.89米
高度:9.20米
翼面积:98.60平方米
空机重:19760千克
最大起飞重量:32,100千克
发动机:两台D-436K发动机
一台RD-38A发动机
最高时速:650公里/小时
巡航速度:530公里/小时
实用升限:10,800米
巡逻时间:5小时
2018年10月09日 12点10分 65
