分为上篇下篇，上篇包括安-71/72/74/88
下篇包括安-148/158/178，超低速更新，不建议插楼。
祝各位吧友国庆快乐
2018年10月01日 05点10分 1
level 12
徐叔160◆ 楼主
https://tieba.baidu.com/p/5808469147?share=9105&fr=share&see_lz=0&sfc=copy&client_type=2&client_version=9.7.8.0&st=1538372789&unique=AB85C9A8CF0E2E7FDA59BCD95757D627
伊尔-96介绍贴
2018年10月01日 05点10分 2
level 12
徐叔160◆ 楼主
图-204介绍贴
https://tieba.baidu.com/p/5853904576?share=9105&fr=share&see_lz=0&sfc=copy&client_type=2&client_version=9.7.8.0&st=1538372830&unique=0563741B473A1BD465D15DA571CE2330
2018年10月01日 05点10分 3
level 14
RickyKang123
插[滑稽]顶
2018年10月01日 05点10分 4
level 12
徐叔160◆ 楼主
图-334介绍贴
https://tieba.baidu.com/p/5882372165?share=9105&fr=share&see_lz=0&sfc=copy&client_type=2&client_version=9.7.8.0&st=1538372912&unique=DFBD51D42E636D2442BEFB09A119AAB1
2018年10月01日 05点10分 5
level 11
hjddjd-
顶[滑稽]
2018年10月01日 05点10分 6
level 12
徐叔160◆ 楼主
正贴等我回家再开始
2018年10月01日 05点10分 7
cosis
来了，同乐[滑稽]
2018年10月01日 05点10分
吧务
level 15
fubear🐼
安-2么？[滑稽]
2018年10月01日 06点10分 8
徐叔160◆
喷气客货机，不包括安-2/3 安-24/26/30/32 安-70（虽然这个是桨扇） 安-130/140
2018年10月01日 06点10分
fubear🐼
@徐叔160◆ 吼啊！[哈哈]
2018年10月01日 06点10分
level 1
腹纹鸮🍄
Wow[惊讶]
2018年10月01日 06点10分 9
level 12
徐叔160◆ 楼主
正贴开始
2018年10月01日 06点10分 10
level 12
徐叔160◆ 楼主
上个世纪70年代初，苏联军队开始寻找一种全新的机型以替代日显老旧的安-24/26/30/32系列，要求新飞机必须拥有短距起降能力，可以在未经过铺设的跑道上起降（话说苏联飞机似乎都有这个要求）并拥有不亚于安-24/26/30/32系列的载重及航程，安东诺夫设计局参照当时也在试飞中的波音短距起降运输机YC-14的翼上双发设计，也开发了一款类似机型，及安-72

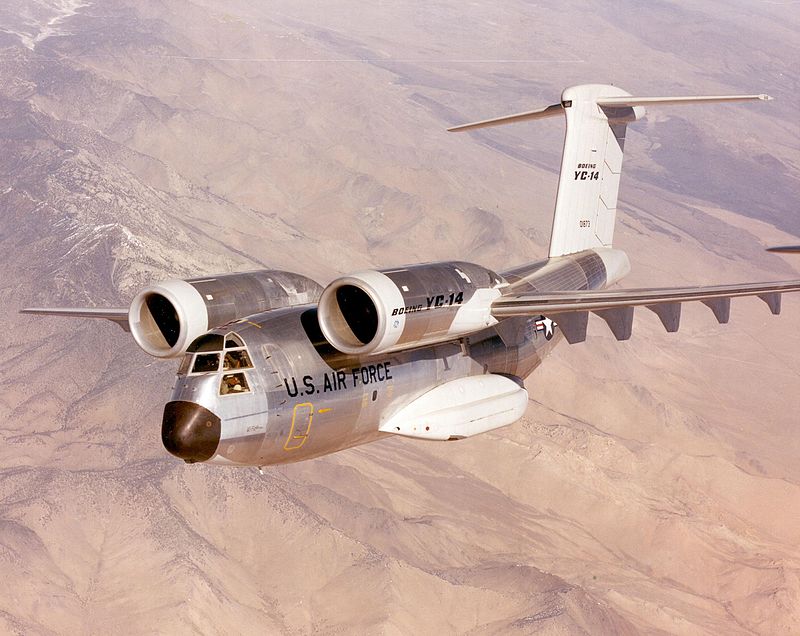

图一：波音YC-14

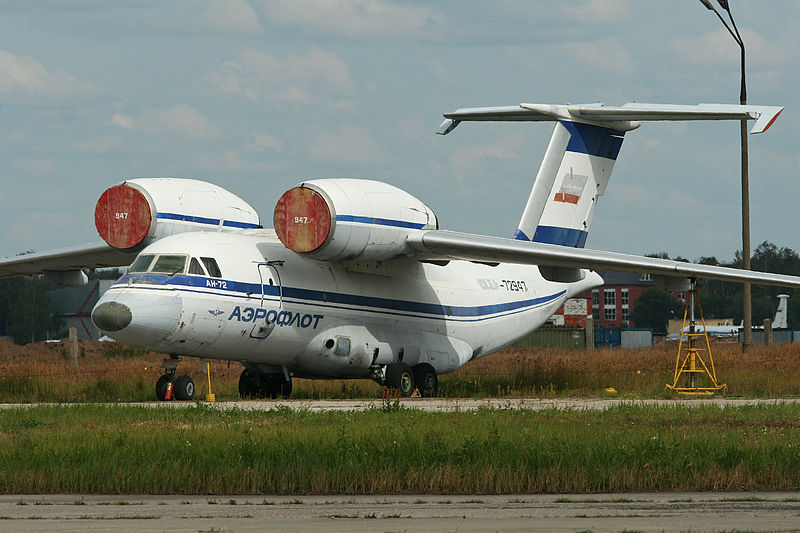

图二：安-72
2018年10月01日 06点10分 12
◆N365FE
都有这个要求？伊尔86？
2018年10月01日 10点10分
空客内燃机车Ω
都有这个要求？图144？[滑稽]
2018年10月01日 14点10分
纳尔逊乌沙科夫
因为军用运输机嘛 其实米帝C-17也有野战机场起飞要求
2018年10月02日 02点10分
徐叔160◆
@◆N365FE 伊尔-86有这个要求的，它可以在未经铺设的跑道上起降
2018年10月02日 02点10分
level 12
徐叔160◆ 楼主

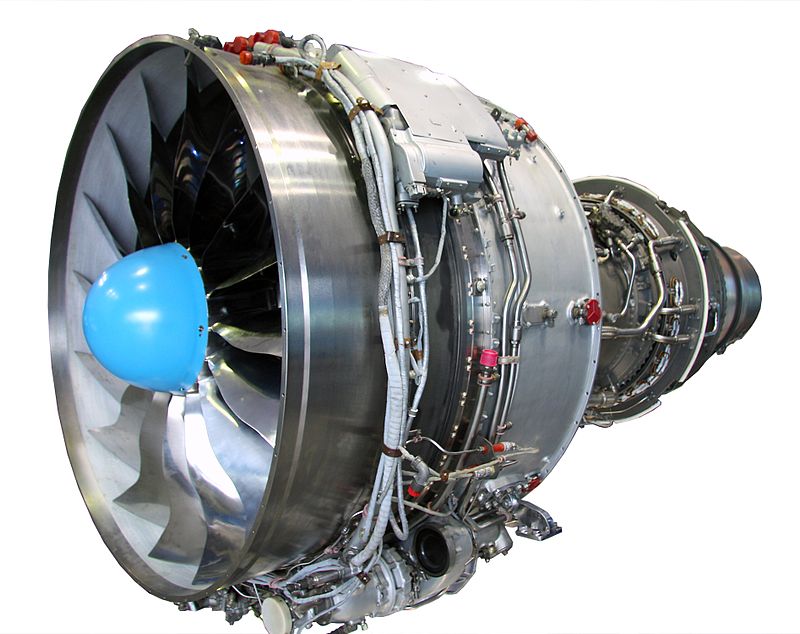

在动力系统方面，安-72采用了伊夫琴科D-36涡扇引擎
引擎最大推力63.75KN
涵道比5.6:1
引擎直径1333mm
长度3192mm
重量1124Kg
推重比约为5.79:1
2018年10月01日 07点10分 13
D-ALCC
这是苏联最早的高涵道比引擎之一，而且是三转子引擎
2018年10月10日 05点10分
吾之妻77W😄
@D-ALCC 可以视作做d18t的等比缩小版，推力也正好是前者的四分之一。当然从进度上看应该反过来说
2018年10月27日 16点10分
level 12
徐叔160◆ 楼主

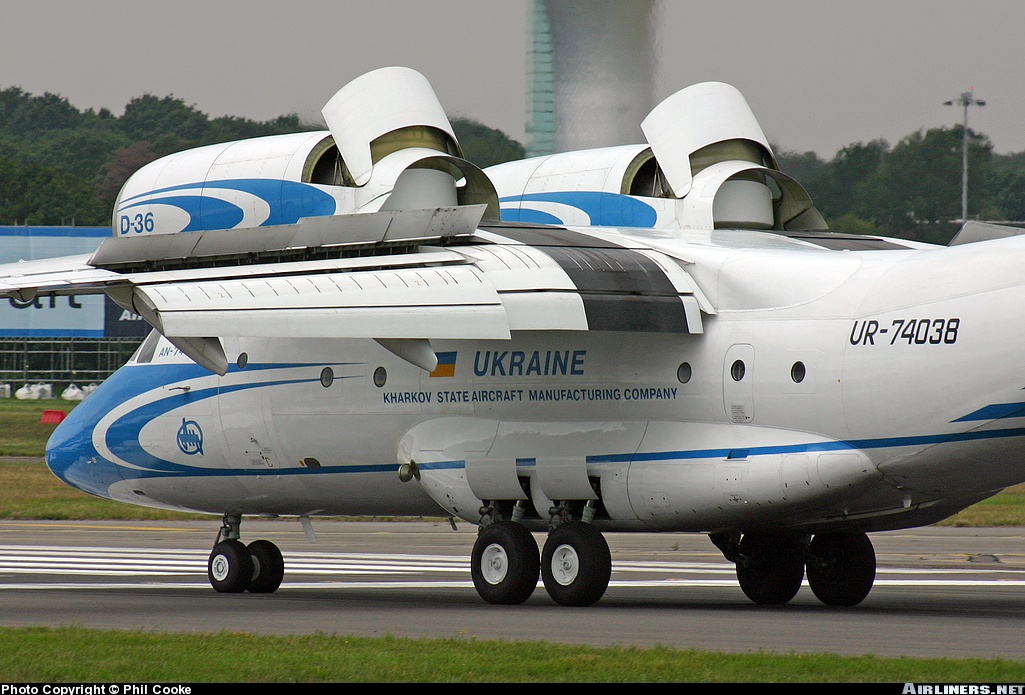

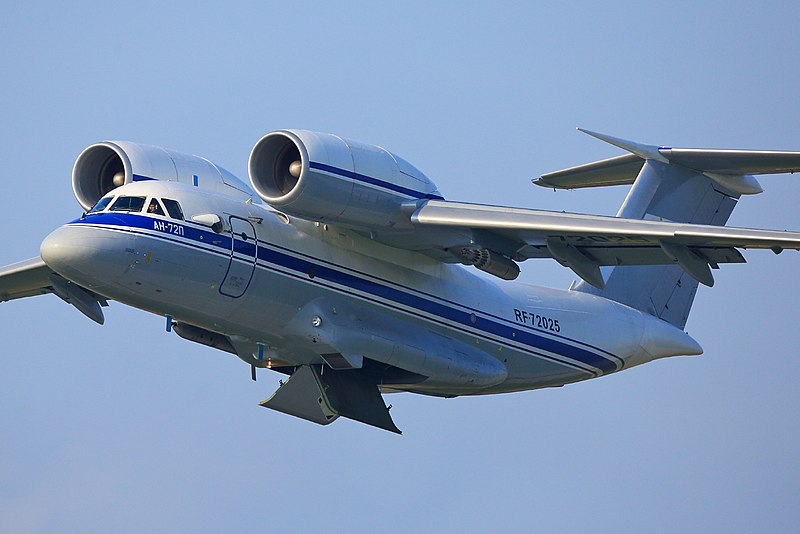

安-72的引擎安装于机翼前方，托架镶嵌在机翼前缘，引擎喷口紧贴机翼上表面，以利用引擎喷气吹除机翼上的附面层，达成短距起降的目的，但也带来了了机翼烧蚀严重等缺点。

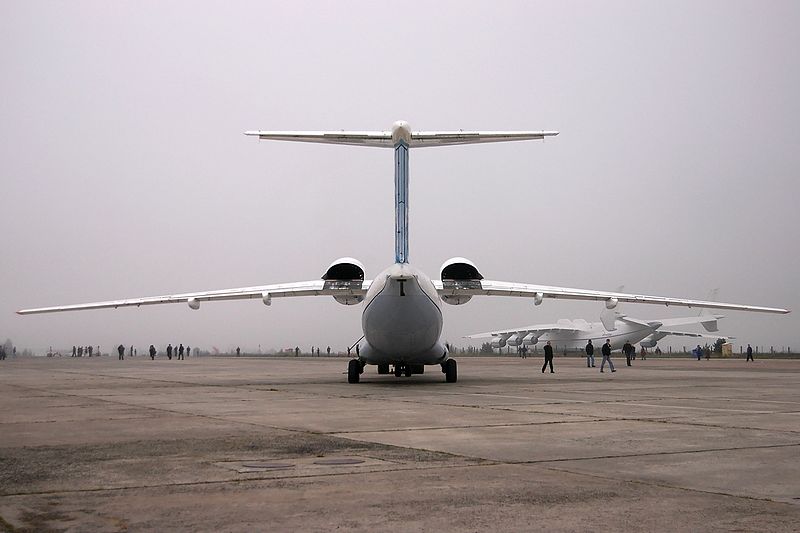

图一：安-72的尾部特写（目光不要被右侧的飞机吸引）

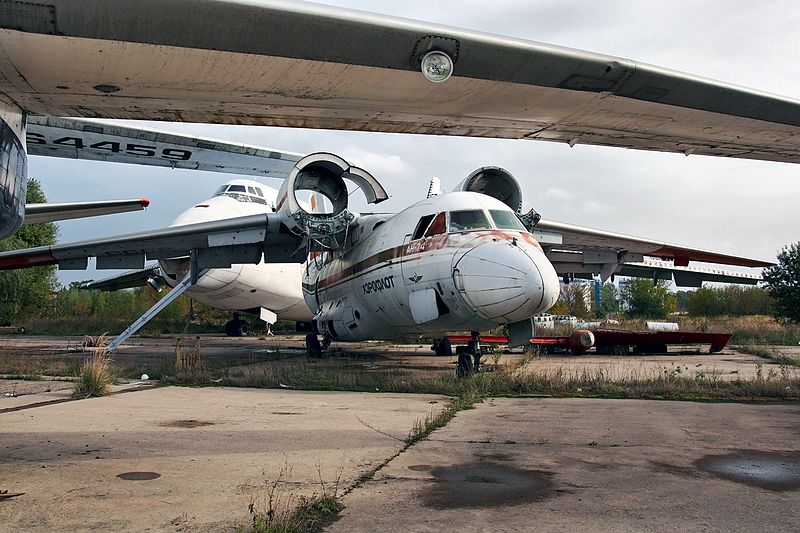

图二：半被拆解的安-72，可见其引擎托架部分结构

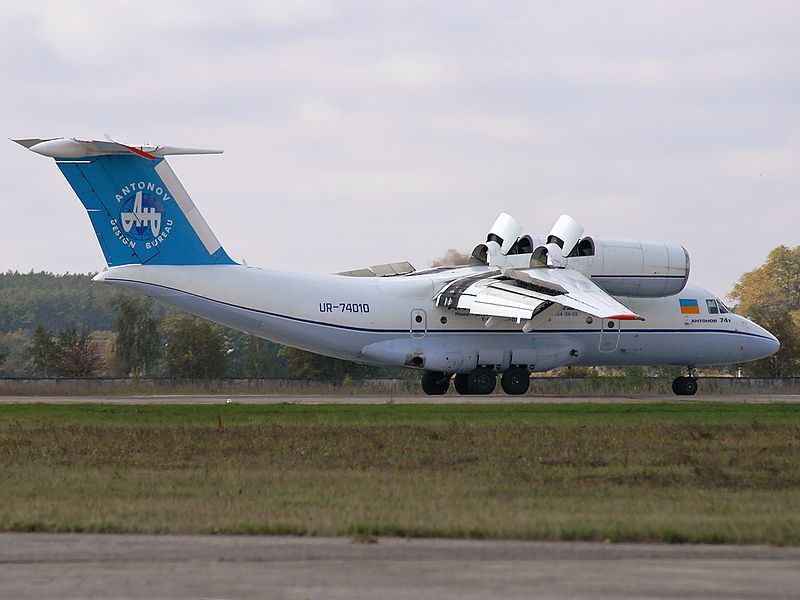

图三图四：安-72的抓斗式反推
2018年10月01日 07点10分 14
PTRZ46
An-225成功吸引注意力[滑稽]
2018年10月01日 19点10分
◎潮風♤
你一说反而被吸引了[喷]
2018年10月02日 15点10分
功耗决定一切-
被议论嘲笑[阴险]
2018年10月06日 22点10分
level 12
徐叔160◆ 楼主

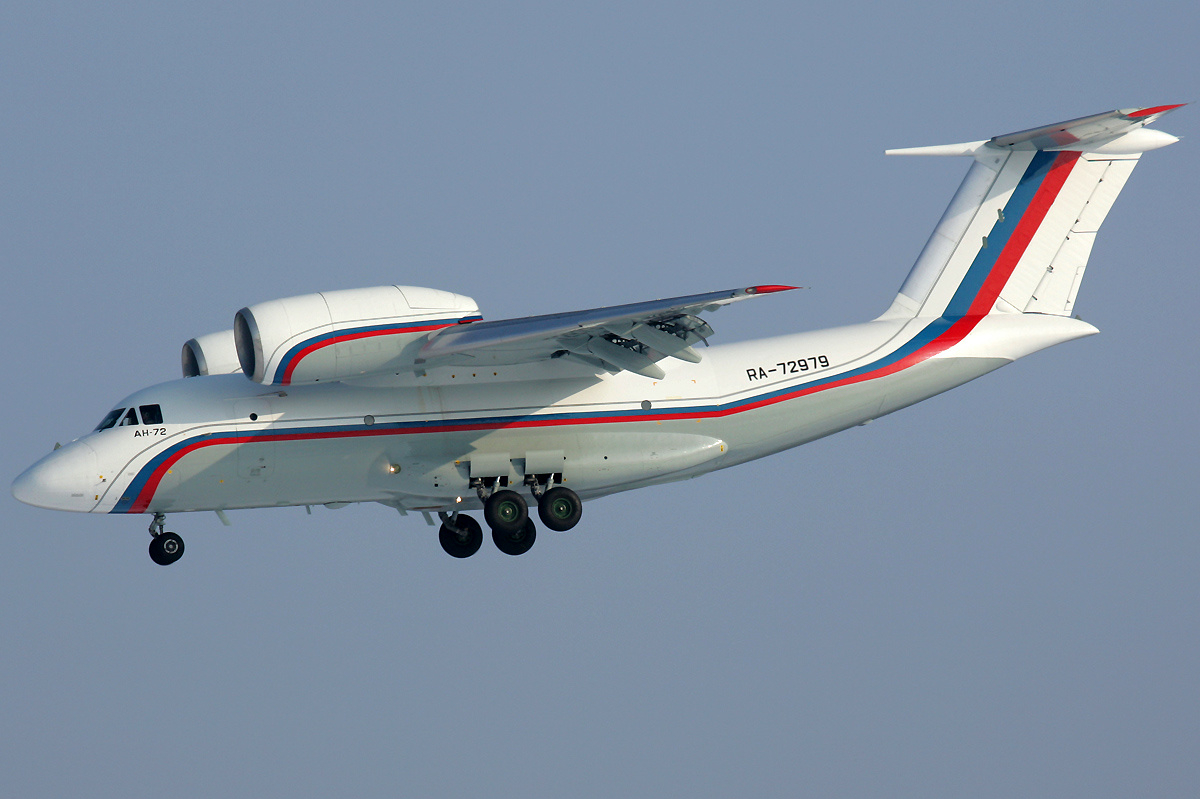

安-72的主起落架采用串列双轮设计，前起落架则采用正常并列双轮设计，使用低压轮胎以在未经铺设的跑道上起降。

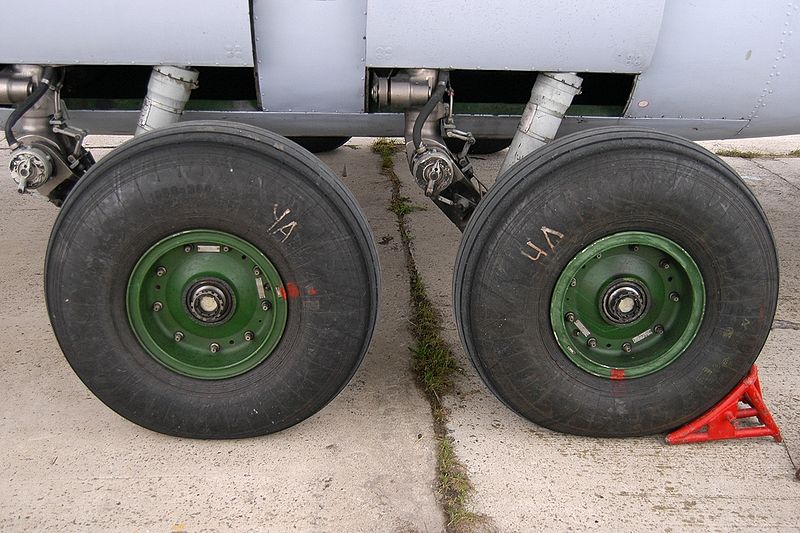

图一：安-72的主起落架特写
图二：安-72的主起落架轮舱
2018年10月01日 07点10分 15
level 12
徐叔160◆ 楼主
安-72采用5人制机组，分别为：机长，副机长，飞行工程师，领航员，装载员

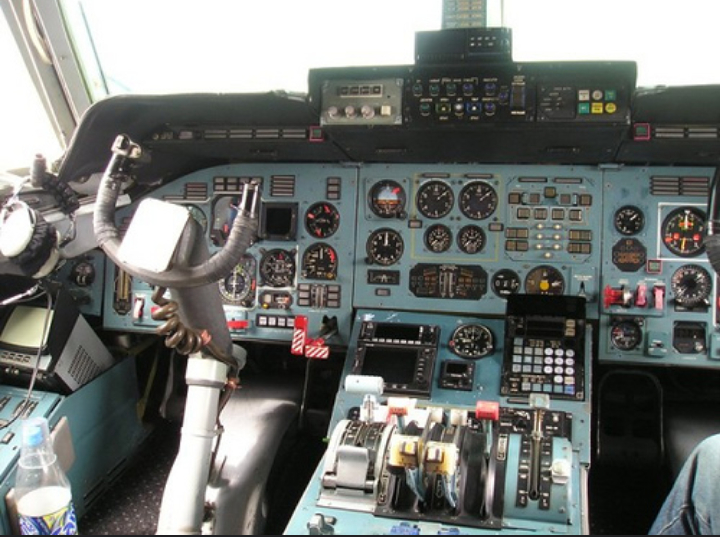

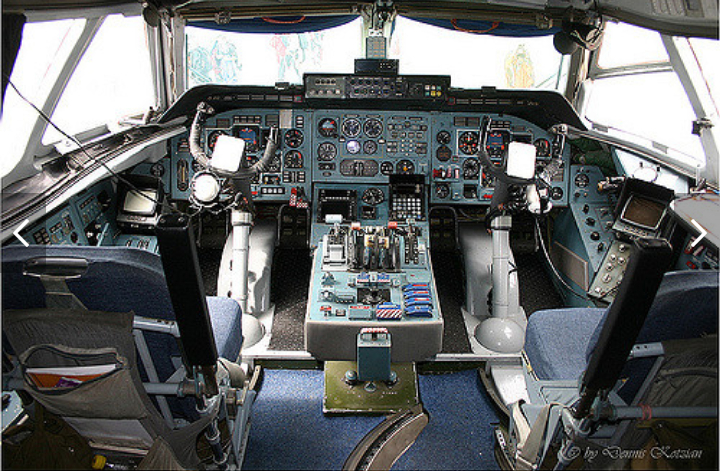

图一图二图三：机长副机长的仪表盘

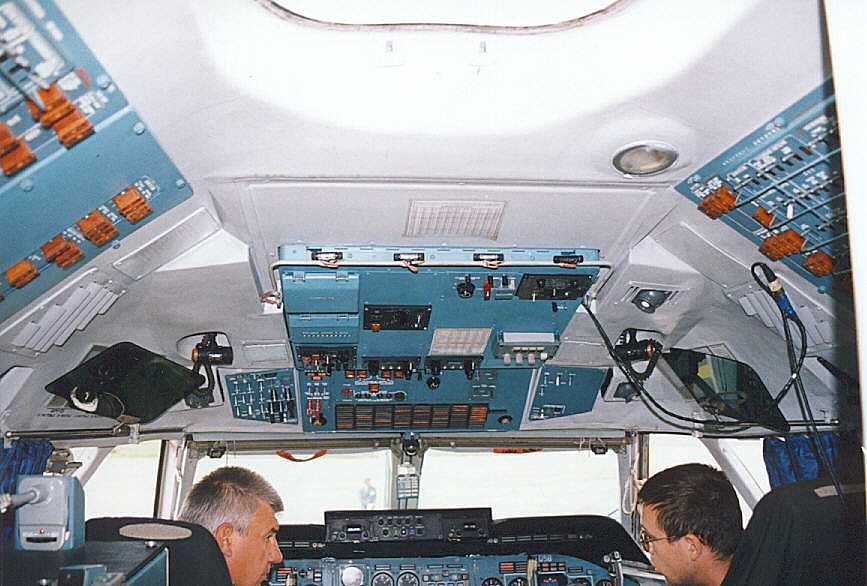

图四：机长副机长的顶板

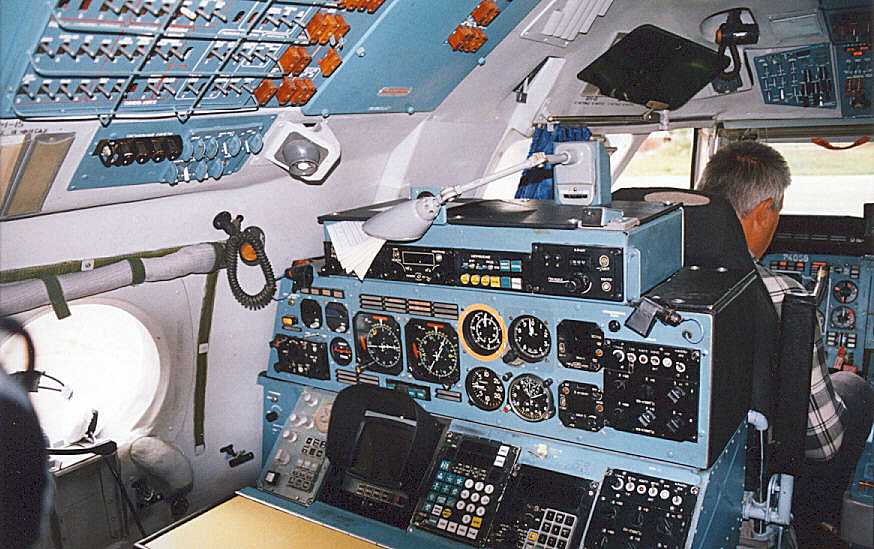

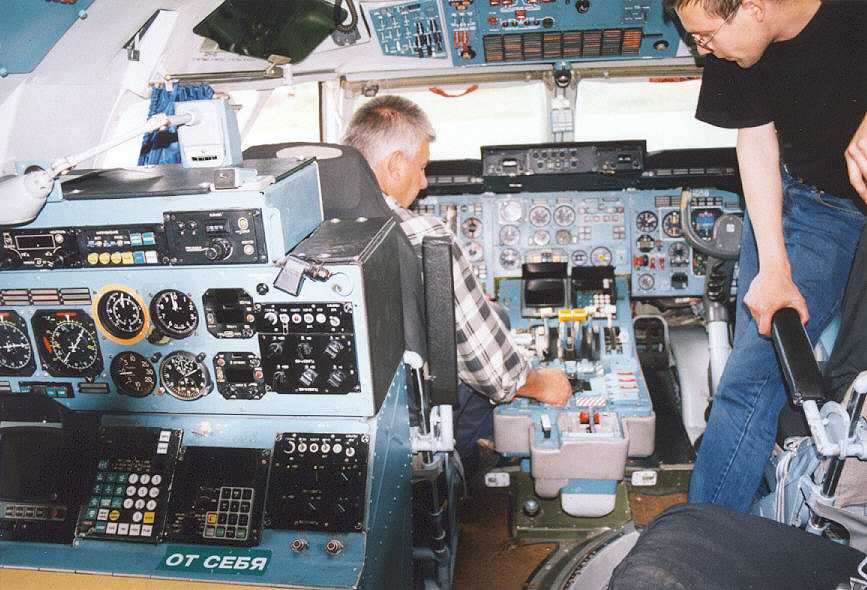

图五图六：领航员面板

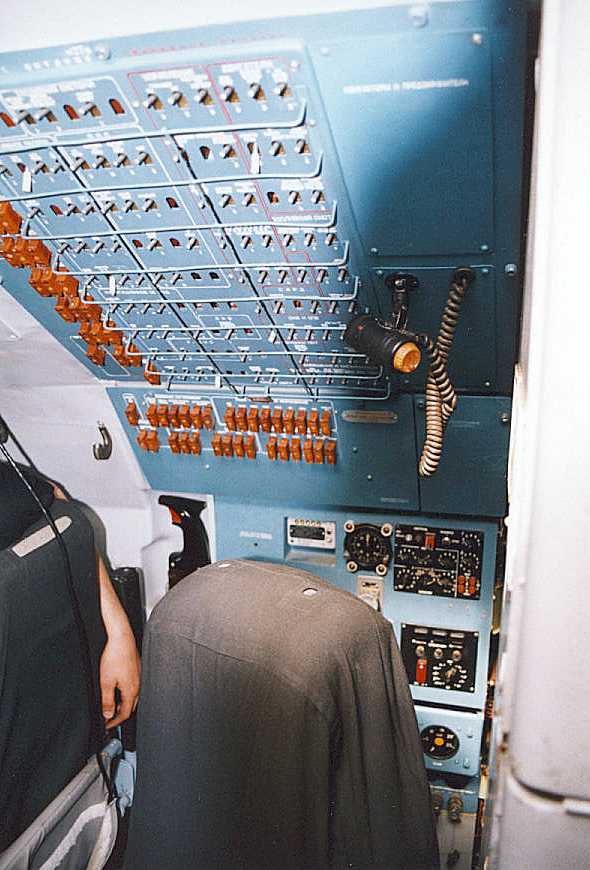

图七：飞行工程师面板
2018年10月01日 07点10分 16
GE-90
毛式暴力美学[滑稽]
